ໂຮງງານຜະລິດ Csivei 0.75-2.2kW 3 Phase 380V Solar Pump ແລະ General Purpose Inverter VFD ມີລັກສະນະການປ້ອນຂໍ້ມູນ DC ແຮງດັນສູງ. ການປ້ອນຂໍ້ມູນ DC ສູງສຸດແມ່ນ 900 VDC, ມີລະດັບແຮງດັນໄຟຟ້າທີ່ແນະນໍາຂອງວົງຈອນເປີດແມ່ນ 550–750 VDC ແລະໄລຍະ MPPT ຂອງ 450–600 VDC. ຊ່ວງແຮງດັນເລີ່ມຕົ້ນທີ່ສາມາດປັບໄດ້ແມ່ນ 300-900 VDC. ຄ່າເຫຼົ່ານີ້ເປັນພື້ນຖານສໍາລັບການເລືອກແຖບແຖບທີ່ສະແດງຢູ່ໃນຕາຕະລາງ array ທີ່ແນະນໍາ.
ຊຸດດັ່ງກ່າວກວມເອົາສາມການຈັດອັນດັບມໍເຕີ: 0.75 kW, 1.5 kW ແລະ 2.2 kW. ກະແສຜົນຜະລິດທີ່ໄດ້ຮັບການຈັດອັນດັບຂອງພວກເຂົາແມ່ນ 2.1 A, 3.8 A ແລະ 5.1 A ຕາມລໍາດັບ. ແຕ່ລະຕົວແບບໄດ້ຖືກອອກແບບສໍາລັບການສະຫນອງສາມເຟດ 380 V AC ແລະຍັງສາມາດເຮັດວຽກກັບອາເລ photovoltaic ທີ່ຖືກຕັ້ງຄ່າຢ່າງຖືກຕ້ອງໃນຮູບແບບປັ໊ມແສງຕາເວັນ. ທາງເລືອກຂອງຮູບແບບການດໍາເນີນງານກໍານົດວ່າໄດຖືກນໍາໃຊ້ສໍາລັບການສູບແສງຕາເວັນຫຼືເປັນ inverter ຈຸດປະສົງທົ່ວໄປ.
ສຳລັບຕົວເລືອກໂມດູນທີ່ລະບຸໄວ້, ອາເຣທີ່ແນະນຳໃຊ້ໜຶ່ງສະຕຣິງຂອງ 18 ໂມດູນທີ່ຖືກປະເມີນຢູ່ທີ່ 250 W (37±1 V) ຫຼືໜຶ່ງສະຕຣິງຂອງ 15 ໂມດູນທີ່ໃຫ້ຄະແນນຢູ່ທີ່ 300 W (45±1 V). ແຮງດັນຂອງສາຍ PV ທີ່ສູງຂຶ້ນສາມາດຫມາຍເຖິງກະແສໄຟຟ້າ DC ຕ່ໍາສໍາລັບລະດັບພະລັງງານທີ່ກໍານົດໄວ້, ເຊິ່ງອາດຈະຊ່ວຍຈັດການກະແສສາຍແລະແຮງດັນຫຼຸດລົງໃນເວລາແລ່ນຕໍ່ໄປອີກແລ້ວ. ການອອກແບບສະຕຣິງສຸດທ້າຍຈະຕ້ອງໃຊ້ຂໍ້ມູນໄຟຟ້າຂອງໂມດູນຕົວຈິງ ແລະຮັກສາແຮງດັນວົງຈອນເປີດສູງສຸດຂອງອາເຣຢູ່ໃນຂອບເຂດຈຳກັດຂອງໄດຣຟ໌.

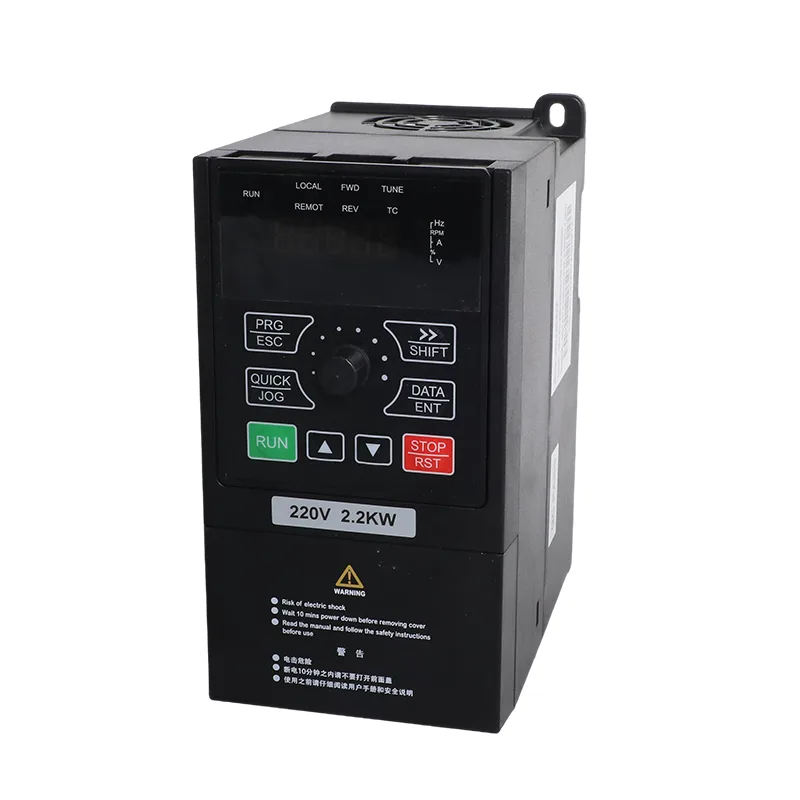

ທັງ 3 ຮຸ່ນແມ່ນໃຊ້ຕົວເຄື່ອງຂະໜາດນ້ອຍ 171 × 86 × 138 ມມ ແລະ ນ້ຳໜັກປະມານ 1 ກິໂລກຣາມ. ຮອຍຕີນຕິດຂອງ 67.3 × 157.5 ມມຊ່ວຍໃຫ້ເຫມາະ inverter ເຂົ້າໄປໃນຕູ້ຄວບຄຸມຂະຫນາດນ້ອຍກວ່າຫຼື enclosures ອຸປະກອນ. ຮູບແບບທີ່ຫນາແຫນ້ນນີ້ແມ່ນເປັນປະໂຫຍດທີ່ປັ໊ມຂະຫນາດນ້ອຍຫຼືເຄື່ອງຈັກຕ້ອງການການຄວບຄຸມຄວາມໄວທີ່ປ່ຽນແປງໄດ້ແຕ່ພື້ນທີ່ການຕິດຕັ້ງແມ່ນຈໍາກັດ.
ດ້ວຍ P8-00 ຕັ້ງເປັນ 1, ໄດເຮັດວຽກຢູ່ໃນໂຫມດປັ໊ມແສງຕາເວັນ. ການຕິດຕາມ MPPT ປັບການປະຕິບັດການຕອບສະຫນອງຕໍ່ພະລັງງານ photovoltaic ທີ່ມີຢູ່, ໃນຂະນະທີ່ເຫດຜົນດ້ານແສງສະຫວ່າງອ່ອນໆແລະຫນ້າທີ່ປ້ອງກັນທີ່ກ່ຽວຂ້ອງກັບປັ໊ມຊ່ວຍຈັດການການປ່ຽນແປງຂອງສະພາບແສງຕາເວັນ. ແຮງດັນຂອງສາຍອາເຣ, ການຈັດອັນດັບມໍເຕີ ແລະຄວາມຕ້ອງການປັ໊ມຕ້ອງຖືກກວດສອບທັງໝົດເມື່ອລະບຸລະບົບ.
ດ້ວຍ P8-00 ຕັ້ງເປັນ 0, ຮາດແວດຽວກັນສາມາດໃຊ້ສໍາລັບມໍເຕີສາມເຟດທີ່ເຂົ້າກັນໄດ້ໂດຍບໍ່ມີອາເລແສງອາທິດ. ການຄວບຄຸມ SVC ຫຼື V/F ສະຫນັບສະຫນູນກົດລະບຽບຄວາມໄວຂອງມໍເຕີ, ໃນຂະນະທີ່ PID ແລະ RS485 Modbus RTU ທີ່ມີໃນຕົວມີສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ເຫມາະສົມ, ຄວາມກົດດັນ, ການໄຫຼຫຼືຂະບວນການຄວບຄຸມ. CSIVEI ສາມາດກໍານົດຮູບແບບການດໍາເນີນງານທີ່ຮ້ອງຂໍກ່ອນການຂົນສົ່ງ; ການປ່ຽນແປງຮູບແບບຕໍ່ມາແມ່ນເຮັດຜ່ານພາລາມິເຕີທີ່ກ່ຽວຂ້ອງແລະຄວນປະຕິບັດຕາມຄູ່ມືຜະລິດຕະພັນ.
| ລາຍການ | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| ມໍເຕີທີ່ໃຊ້ໄດ້ | 0.75 kW / 1 HP | 1.5 kW / 2 HP | 2.2 kW / 3 HP |
| ຄວາມອາດສາມາດນາມ | 1.5 kVA | 3 kVA | 4 kVA |
| ປ້ອນຂໍ້ມູນປະຈຸບັນ | 3.4 ກ | 5 ກ | 5.8 ກ |
| ປະຈຸບັນຜົນຜະລິດ | 2.1 ກ | 3.8 ກ | 5.1 ກ |
| ແຮງດັນໄຟຟ້າ AC | AC 3 PH 380 V (-15%) ເຖິງ 440 V (+10%) | ||
| ສູງສຸດ. ແຮງດັນ input DC | 900 VDC | ||
| ຊ່ວງ Voc ທີ່ແນະນຳ | 550 ຫາ 750 VDC | ||
| ຊ່ວງ MPPT ທີ່ແນະນຳ | 450 ຫາ 600 VDC | ||
| ໄລຍະແຮງດັນເລີ່ມຕົ້ນ | 300 ຫາ 900 VDC, ພາລາມິເຕີປັບໄດ້ | ||
| ລະດັບແຮງດັນຜົນຜະລິດ | 3 PH 380 V AC | ||
| ລະດັບສຽງ | ສູງສຸດ 50 dBA |
| ຕົວແບບ | 37±1 V ໂມດູນ, 250 W±5 Wp | 45±1 V ໂມດູນ, 300 W±5 Wp | ||
| ໂມດູນຕໍ່ສະຕຣິງ | ສາຍ | ໂມດູນຕໍ່ສະຕຣິງ | ສາຍ | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| ລາຍການ | ຂໍ້ມູນຈໍາເພາະ |
| ລະດັບຄວາມຖີ່ | 50/60 Hz |
| ຊ່ວງຄວາມຖີ່ຂອງການປ້ອນຂໍ້ມູນ | ±5% (47.5 ຫາ 63 Hz) |
| ແຮງດັນຂາອອກ | 0 ກັບແຮງດັນ input |
| ຄວາມຖີ່ຂອງຜົນຜະລິດ | 0.1 ຫາ 500 Hz |
| ຄວາມຖີ່ສູງສຸດ | 0 ຫາ 500 Hz (ການຄວບຄຸມ SVC ແລະ V/F) |
| ຄວາມຖີ່ຂອງຜູ້ໃຫ້ບໍລິການ | 0.8 kHz ຫາ 8 kHz, ປັບອັດຕະໂນມັດເພື່ອໂຫຼດ (ຮອງຮັບສູງສຸດ 16 kHz) |
| ຄວາມລະອຽດຄວາມຖີ່ | ການຕັ້ງຄ່າດິຈິຕອນ 0.01 Hz; ການຕັ້ງຄ່າການປຽບທຽບ 0.025% ຂອງຄວາມຖີ່ສູງສຸດ |
| ໂໝດຄວບຄຸມ | ການຄວບຄຸມ vectorless sensor (SVC); ການຄວບຄຸມ V/F |
| ແຮງບິດເລີ່ມຕົ້ນ | 0.5 Hz / 150% (SVC) |
| ຊ່ວງຄວາມໄວ | 1:100 (SVC) |
| ຄວາມຖືກຕ້ອງຄວາມສະຖຽນລະພາບຄວາມໄວ | ±0.5% (SVC) |
| ຄວາມຈຸເກີນ | 150% rating ໃນປັດຈຸບັນສໍາລັບ 60 s; 170% ສໍາລັບ 12 s; 190% ສໍາລັບ 1.5 s |
| ການເພີ່ມແຮງບິດ | ການເພີ່ມແຮງບິດອັດຕະໂນມັດ; ການເພີ່ມຂຶ້ນດ້ວຍມື 0.1% ເປັນ 30.0% |
| ເສັ້ນໂຄ້ງ V/F | Linear, ຫຼາຍຈຸດ, ແລະເສັ້ນໂຄ້ງມົນທົນ (1.2 / 1.4 / 1.6 / 1.8 / 2.0 ພະລັງງານ) |
| ແຍກ V/F | ການແຍກອອກຢ່າງເຕັມທີ່, ການແຍກອອກເຄິ່ງຫນຶ່ງ |
| ການເລັ່ງ / ຊ້າ | Linear ຫຼື S-curve, 0.0 ຫາ 6500.0 s |
| ເບກ DC | ຄວາມຖີ່ເລີ່ມຕົ້ນ 0.00 Hz ຫາຄວາມຖີ່ສູງສຸດ; ເວລາ 0.0 ຫາ 36.0 s; ປັດຈຸບັນ 0.0% ຫາ 100.0% |
| ການຄວບຄຸມ JOG | JOG ຄວາມຖີ່ 0.00 Hz ຫາຄວາມຖີ່ສູງສຸດ (ຄ່າເລີ່ມຕົ້ນ 5 Hz); accel/decel 0.0 ຫາ 6500.0 s |
| PID ໃນຕົວ | ແມ່ນແລ້ວ, ສໍາລັບຄວາມກົດດັນ, ການໄຫຼຫຼືອຸນຫະພູມປິດ loop ໂດຍບໍ່ມີຕົວຄວບຄຸມພາຍນອກ |
| AVR | ແຮງດັນຂາອອກຄົງທີ່ເມື່ອແຮງດັນຂອງຕາຂ່າຍໄຟຟ້າເໜັງຕີງ |
| ສະຖານີປ້ອນຂໍ້ມູນ | 5 ວັດສະດຸປ້ອນດິຈິຕອນ, DI5 ສະຫນັບສະຫນູນກໍາມະຈອນຄວາມໄວສູງເຖິງ 50 kHz; 1 analog input 0-10 V ຫຼື 0-20 mA; 1 ປຸ່ມປ້ອນ potentiometer |
| ສະຖານີຜົນຜະລິດ | 1 ຜົນຜະລິດກໍາມະຈອນຄວາມໄວສູງເຖິງ 50 kHz; 1 ຜົນຜະລິດ relay; 1 ຜົນຜະລິດ analog 0-20 mA ຫຼື 0-10 V |
| ການສື່ສານ | RS485, Modbus RTU |
| ການປົກປ້ອງ | ການກວດຫາວົງຈອນສັ້ນຂອງມໍເຕີທີ່ເປີດ, ການສູນເສຍໄລຍະຜົນຜະລິດ, over-Current, over-voltage, under-voltage, over-temperature, overload, underload, ແສງອ່ອນ |
| ອຸນຫະພູມປະຕິບັດການ | -10°C ຫາ 50°C; derate 1% ຕໍ່ 1°C ເກີນ 40°C |
| ອຸນຫະພູມການເກັບຮັກສາ | -20°C ເຖິງ 60°C |
| ຄວາມຊຸ່ມຊື່ນ | ຕ່ໍາກວ່າ 95% RH, ບໍ່ມີ condensation |
| ລະດັບຄວາມສູງ | ຕ່ໍາກວ່າ 1000 m; derate 1% ຕໍ່ 100 m ຈາກ 1000 ຫາ 3000 m |
| ການສັ່ນສະເທືອນ | ຕ່ຳກວ່າ 5.9 m/s² (0.6 g) |
| ເອກະສານຄັດຕິດ | IP20, ຕິດຝາຫຼືຕູ້, ການຕິດຕັ້ງແນວຕັ້ງ |
| ລະບົບການແຈກຢາຍ | TN, TT |
| EMC / ຄວາມປອດໄພ | IEC 61800-3 (C3); IEC 61800-5-1 |
ລະດັບພະລັງງານນີ້ແມ່ນມີຈຸດປະສົງສໍາລັບປັ໊ມສາມເຟດຂະຫນາດນ້ອຍກວ່າແລະອຸປະກອນທີ່ຂັບເຄື່ອນດ້ວຍມໍເຕີບ່ອນທີ່ຄວາມໄວທີ່ສາມາດປັບໄດ້, ການດໍາເນີນງານຂອງແສງຕາເວັນຫຼືທັງສອງແມ່ນມີປະໂຫຍດ.
ສໍາລັບລະບົບປັ໊ມ, ການເລັ່ງແລະການຫຼຸດລົງທີ່ສາມາດປັບໄດ້ສາມາດຊ່ວຍຈັດການອັດຕາການໄຫຼຂອງການກໍ່ສ້າງແລະຫຼຸດລົງ. ການຕັ້ງຄ່າ ramp ທີ່ຖືກຕ້ອງແມ່ນຂຶ້ນກັບ pump, pipework ແລະສະພາບໄຮໂດຼລິກ; ເຂົາເຈົ້າຄວນຈະຖືກເລືອກໃນລະຫວ່າງການມອບຫມາຍແທນທີ່ຈະສົມມຸດຈາກພະລັງງານມໍເຕີຢ່າງດຽວ.
ການຕັ້ງຄ່າອາເຣທີ່ແນະນໍາໃຊ້ 18 ໂມດູນຢູ່ທີ່ 250 W ຫຼື 15 ໂມດູນທີ່ 300 W ໃນຫນຶ່ງສາຍ. inverter ຮອງຮັບສູງສຸດ 900 VDC, ມີລະດັບ Voc ແນະນໍາຂອງ 550-750 VDC ແລະໄລຍະ MPPT ຂອງ 450-600 VDC. ກວດເບິ່ງແຮງດັນວົງຈອນເປີດຕົວຈິງຂອງໂມດູນພາຍໃຕ້ເງື່ອນໄຂອຸນຫະພູມຂອງສະຖານທີ່ກ່ອນທີ່ຈະຢືນຢັນສາຍ.
ຕັ້ງ P8-00 ເປັນ 1 ສໍາລັບໂຫມດປັ໊ມແສງຕາເວັນຫຼື 0 ສໍາລັບໂຫມດຈຸດປະສົງທົ່ວໄປ. ແພລະຕະຟອມດຽວກັນປະສົມປະສານການສູບແສງຕາເວັນທີ່ອີງໃສ່ MPPT ກັບການຄວບຄຸມມໍເຕີ SVC / V / F, PID ແລະ Modbus RTU, ເຮັດໃຫ້ມັນສາມາດໃຫ້ບໍລິການເຄື່ອງສູບນ້ໍາທີ່ເຫມາະສົມຫຼືເຄື່ອງຈັກແສງສະຫວ່າງ.
P8-10 ຫາ P8-14 ກຳນົດຄ່າການຢຸດແສງອ່ອນ ແລະ ພຶດຕິກຳເລີ່ມຕົ້ນໃໝ່. ການປ້ອງກັນ underload ແລະວັດສະດຸປ້ອນລະດັບນ້ໍາຍັງສາມາດສະຫນັບສະຫນູນການປ້ອງກັນປັ໊ມໃນເວລາທີ່ມີສາຍແລະກໍາຫນົດຄ່າຢ່າງຖືກຕ້ອງສໍາລັບການຕິດຕັ້ງ.
ໂຕເຄື່ອງຂະໜາດ 171×86×138 ມມ ນ້ຳໜັກປະມານ 1 ກິໂລ. Built-in PID, ຫ້າ inputs ດິຈິຕອລ, analog I/O ແລະ RS485 Modbus RTU ສະຫນອງການຄວບຄຸມທ້ອງຖິ່ນແລະທາງເລືອກໃນການເຊື່ອມໂຍງໂດຍບໍ່ມີການຮຽກຮ້ອງໃຫ້ມີຕົວຄວບຄຸມ PID ແຍກຕ່າງຫາກສໍາລັບຄໍາຮ້ອງສະຫມັກວົງປິດທີ່ສະຫນັບສະຫນູນ.
18 ໂມດູນຂອງ 250 W (ປະເພດ 37 V) ໃນສາຍດຽວ, ຫຼື 15 ໂມດູນຂອງ 300 W (ປະເພດ 45 V). ທັງສອງລົງອາເລພາຍໃນຂອບເຂດວົງຈອນເປີດທີ່ແນະນໍາ 550 ຫາ 750 VDC. ບໍ່ໃຫ້ເກີນ 900 VDC, ຊຶ່ງເປັນອັດຕາສູງສຸດ.
ແມ່ນແລ້ວ, ນັ້ນແມ່ນການຕັ້ງຄ່ານອກຕາຂ່າຍປົກກະຕິ. ລວດອາເຣກັບ DC terminals ແລະປັ໊ມ U, V ແລະ W, ຕັ້ງ P8-15 ເປັນ 1 ສໍາລັບການສະຫນອງແສງຕາເວັນ, ແລະຂັບແລ່ນທຸກຄັ້ງທີ່ array ສະຫນອງແຮງດັນພຽງພໍ.
ທັງ. ການຄວບຄຸມແມ່ນ vectorless sensor ຫຼື V/F, ທັງສອງທີ່ບໍ່ມີຄວາມຄິດເຫັນ. MPPT, ການປ້ອງກັນການແລ່ນແຫ້ງ, ການປົກປ້ອງ underload ແລະ PID ທາງເລືອກສໍາລັບຄວາມກົດດັນຄົງທີ່ແມ່ນມີຢູ່ໃນໄດ.
P8-09 ກໍານົດຂອບເຂດຈໍາກັດຕ່ໍາຂອງຄວາມຖີ່ຂອງການດໍາເນີນງານ, 10.00 Hz ໂດຍຄ່າເລີ່ມຕົ້ນ. ຮ່ວມກັນກັບຂອບເຂດແສງສະຫວ່າງອ່ອນໆໃນ P8-10, ນັ້ນແມ່ນສິ່ງທີ່ຢຸດການຂັບຂີ່ຈາກການປັ່ນປ່ຽງຊ້າເກີນໄປທີ່ຈະຍ້າຍນ້ໍາ.
ຫຼາຍກວ່າ RS485 ກັບ Modbus RTU, ແມ່ນແລ້ວ. ຄວາມຖີ່ຂອງການດໍາເນີນງານ, ແຮງດັນລົດເມ, ກະແສໄຟຟ້າ, ພະລັງງານຜົນຜະລິດ, ສະຖານະ DI ແລະ DO ແລະຮູບແບບການສະຫນອງໃນປະຈຸບັນແມ່ນສາມາດອ່ານໄດ້ທັງຫມົດຈາກກຸ່ມຕິດຕາມ U0, ມີໂຫມດການສະຫນອງທີ່ U0-49 ສະແດງຕາຂ່າຍໄຟຟ້າຫຼືແສງຕາເວັນ.
ແມ່ນແລ້ວ. ສ່ວນແບ່ງຂະຫນາດໃຫຍ່ຂອງຂະຫນາດນີ້ສົ່ງໃນໂຫມດຈຸດປະສົງທົ່ວໄປ, ຂັບລົດພັດລົມເຮືອນແກ້ວ, ປັ໊ມໃນກອງປະຊຸມ, ການໄຫຼວຽນຂອງ coolant ແລະເຄື່ອງອັດຂະຫນາດນ້ອຍກ່ຽວກັບການສະຫນອງ 380 V ໂດຍບໍ່ມີອາເລຢູ່ບ່ອນໃດບ່ອນໃດບ່ອນຫນຶ່ງ. ຮາດແວດຽວກັນ, ຕົວກໍານົດການດຽວກັນ, ຮູບແບບທີ່ແຕກຕ່າງກັນ. ບອກພວກເຮົາວ່າອັນໃດທີ່ທ່ານຕ້ອງການເມື່ອທ່ານສັ່ງ. ເຄື່ອງທີ່ຊື້ໃນໂຫມດປັ໊ມແສງຕາເວັນແມ່ນປ່ຽນໄປໂດຍການຕັ້ງຄ່າ P8-00 ເປັນ 0.
ບອກພວກເຮົາກ່ຽວກັບການປະສົມແບບຈໍາລອງແລະປະລິມານແລະພວກເຮົາອ້າງເຖິງວັນທີຂົນສົ່ງເປັນລາຍລັກອັກສອນກັບລາຄາ. ການຈັດອັນດັບມາດຕະຖານແລະຫນ່ວຍງານທີ່ມີຍີ່ຫໍ້ OEM ບໍ່ໄດ້ຈັດສົ່ງໃນຕາຕະລາງດຽວກັນ, ເພາະວ່າການພິມກໍລະນີແລະປ້າຍຊື່ແມ່ນເຮັດກັບວຽກງານສິລະປະຂອງເຈົ້າ, ດັ່ງນັ້ນມັນຈຶ່ງສົມຄວນທີ່ຈະຕັດສິນໃຈວ່າກ່ອນທີ່ທ່ານຈະສັ່ງຊື້.
