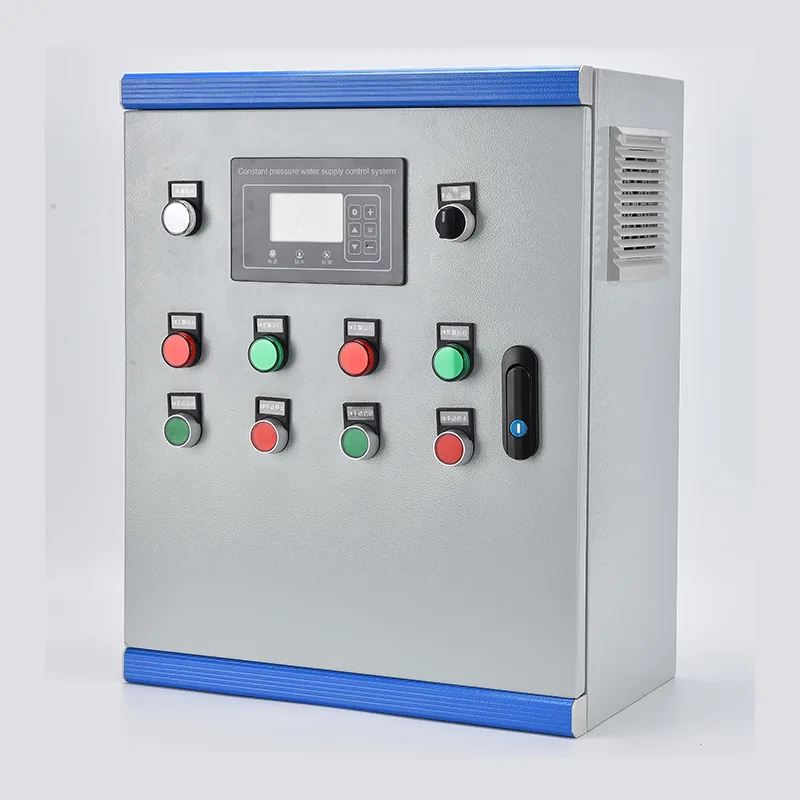

ຕູ້ຄວບຄຸມການສະຫນອງນ້ໍາຄວາມກົດດັນຄົງທີ່

ຕູ້ຄວບຄຸມການສະຫນອງນ້ໍາຄວາມກົດດັນຄົງທີ່ປະສົມປະສານ VFD, PLC ຫຼືຕົວຄວບຄຸມປັ໊ມທີ່ອຸທິດຕົນ, breakers ວົງຈອນຂາເຂົ້າ, contactors ຜົນຜະລິດຕໍ່ປັ໊ມ, ການຄວບຄຸມການຫັນປ່ຽນ, ແລະການໂຕ້ຕອບການສົ່ງຄວາມກົດດັນເຂົ້າໄປໃນ enclosure ຊັ້ນດຽວ. ການປະເມີນພະລັງງານແມ່ນ 0.75 kW ຫາ 400 kW ທີ່ 380-480 V ສາມເຟດ. ເຊັນເຊີຄວາມດັນຢູ່ໃນຫົວຫຼັກຈະສົ່ງສັນຍານ 4–20 mA ໄປຫາຕົວຄວບຄຸມ, ເຊິ່ງສືບຕໍ່ປຽບທຽບຄວາມກົດດັນຕົວຈິງຕໍ່ກັບຈຸດຕັ້ງທີ່ຜູ້ໃຊ້ກຳນົດເອງ ແລະ ປັບຄວາມຖີ່ການອອກ VFD ຜ່ານຮອບ PID ເພື່ອຮັກສາລະບຽບພາຍໃນ ± 0.02 MPa. ໃນລະບົບປັ໊ມຫຼາຍ, ປັ໊ມນໍາພາເຮັດວຽກພາຍໃຕ້ການຄວບຄຸມ VFD ໃນຂະນະທີ່ປັ໊ມ lag ຖືກເລີ່ມຕົ້ນຕາມລໍາດັບຫຼືຫຼົ່ນລົງຕາມຄວາມຕ້ອງການຂອງການເຫນັງຕີງ. ການດຸ່ນດ່ຽງການຫມຸນຫນ້າທີ່ເຮັດວຽກເປັນຊົ່ວໂມງໃນທົ່ວປັ໊ມທັງຫມົດ. ການປົກປ້ອງກວມເອົາການແລ່ນແຫ້ງ, overload, ການສູນເສຍໄລຍະ, ວົງຈອນສັ້ນ, ແລະ overpressure. ໜ້າຈໍສຳຜັດ HMI ທີ່ຕິດປະຕູຈະສະແດງຄວາມກົດດັນຂອງລະບົບ, ສະຖານະປ້ຳ, ຄວາມຖີ່, ບັນທຶກຄວາມຜິດ ແລະຂໍ້ມູນພະລັງງານ. ການສື່ສານຜ່ານ Modbus RTU/TCP ຫຼືທາງເລືອກ 4G gateway cloud ຊ່ວຍໃຫ້ການຕິດຕາມຫ່າງໄກສອກຫຼີກແລະການເຊື່ອມໂຍງ SCADA. enclosure ແມ່ນ fabricated ຈາກເຫຼັກ galvanized ທີ່ມີການເຄືອບຝຸ່ນ, ຈັດອັນດັບມາດຕະຖານ IP54 ຫຼືເຖິງ IP65 ສໍາລັບການນໍາໃຊ້ນອກ.

ຄໍາຮ້ອງສະຫມັກທີ່ເຫມາະສົມ

ບ່ອນທີ່ຄວາມກົດດັນຂອງນ້ໍາຕ້ອງມີຄວາມສອດຄ່ອງເຖິງວ່າຈະມີການປ່ຽນແປງຄວາມຕ້ອງການ, ຕູ້ຄວບຄຸມການສະຫນອງນ້ໍາຄວາມກົດດັນຄົງທີ່ປ່ຽນແທນການເກັບຮັກສາແຮງໂນ້ມຖ່ວງແລະການສູບນ້ໍາທີ່ມີຄວາມໄວຄົງທີ່ດ້ວຍການຄວບຄຸມອັດຕະໂນມັດ, ຕອບສະຫນອງຄວາມຕ້ອງການ.

ສະຖານີນ້ຳປະປາ ເທດສະບານ

ເຄືອຂ່າຍນ້ໍາໃນຕົວເມືອງປະສົບກັບຄວາມກົດດັນທີ່ກວ້າງຂວາງລະຫວ່າງຊົ່ວໂມງສູງສຸດແລະໄລຍະເວລາທີ່ມີນ້ໍາຕ່ໍາໃນຄືນ. ຕູ້ຮັກສາຄວາມກົດດັນຄົງທີ່ໃນຈຸດເຄືອຂ່າຍທີ່ກໍານົດໂດຍການປັບຄວາມໄວຂອງປັ໊ມແລະຂັ້ນຕອນ, ກໍາຈັດການຫົດຕົວແລະແຮງດັນທີ່ທໍ່ຄວາມກົດດັນແລະສ້າງການຮ້ອງທຸກການບໍລິການ. ສຳ​ລັບ​ສະ​ຖາ​ນີ​ເສີມ​ຕາມ​ສາຍ​ສົ່ງ​ສາຍ​ສົ່ງ​ຍາວ, ວົງ PID ຈະ​ປັບ​ຕົວ​ເຂົ້າ​ກັບ​ການ​ປ່ຽນ​ແປງ​ຄວາມ​ກົດ​ດັນ​ເທິງ​ນ້ຳ ແລະ​ການ​ປ່ຽນ​ແປງ​ຂອງ​ການ​ຫຼຸດ​ລົງ​ໃນ​ນ້ຳ.

ອາຄານທີ່ຢູ່ອາໄສ ແລະການຄ້າຊັ້ນສູງ

ຫໍອາພາດເມັນ, ໂຮງແຮມ, ແລະອາຄານຫ້ອງການຕ້ອງການຄວາມກົດດັນທີ່ເຊື່ອຖືໄດ້ໃນຊັ້ນເທິງ. ຕູ້ຄວາມກົດດັນຄົງທີ່ທີ່ມີປັ໊ມຫຼາຍຂັ້ນຕອນໃນແນວຕັ້ງຈະປັບຜົນຜະລິດໃຫ້ກົງກັບຄວາມຕ້ອງການໂດຍອີງໃສ່ການຄອບຄອງ - ຕ່ໍາໃນຕອນທ່ຽງ, ສູງກວ່າໃນຊ່ວງເວລາເຊົ້າແລະຕອນແລງ. ລະບົບກໍາຈັດຄວາມຕ້ອງການຂອງຖັງມຸງທີ່ມີຂະຫນາດໃຫຍ່ພ້ອມກັບການໂຫຼດໂຄງສ້າງ, ຄວາມສ່ຽງ legionella, ແລະຄວາມຕ້ອງການການເຂົ້າເຖິງການບໍາລຸງຮັກສາ.

ຂະບວນການອຸດສາຫະກໍາ & ນ້ໍາເຢັນ

ໂຮງງານຜະລິດ, ໂຮງງານປຸງແຕ່ງສະບຽງອາຫານ, ແລະສະຖານີພະລັງງານຮຽກຮ້ອງໃຫ້ມີນ້ໍາຂະບວນການທີ່ມີຄວາມກົດດັນຄວບຄຸມແຫນ້ນ. ຕູ້ສະຫນອງເຄື່ອງແຕ່ງຫນ້າ tower cooling, ສາຍ washdown, ອາຫານ boiler, ແລະວົງຈອນນ້ໍາການຜະລິດທີ່ມີຄວາມຖືກຕ້ອງລະບຽບການທີ່ເຫມາະສົມກັບຄວາມຕ້ອງການຂອງຂະບວນການ. ການຄວບຄຸມທີ່ອີງໃສ່ VFD ກໍາຈັດສິ່ງເສດເຫຼືອພະລັງງານແລະການສວມໃສ່ຂອງວາວທີ່ກ່ຽວຂ້ອງກັບການຂັດຂວາງ.

ຊົນລະປະທານກະສິກຳ

ລະບົບ drip, sprinkler, ແລະສູນກາງ -pivot ຂະຫນາດໃຫຍ່ຕ້ອງການການໄຫຼວຽນຂອງຄວາມກົດດັນທີ່ຫມັ້ນຄົງໃນທົ່ວເຂດພາກສະຫນາມທີ່ມີລັກສະນະ emitter ທີ່ແຕກຕ່າງກັນ. ຕູ້ຈັດການການຕັ້ງຄ່າເຄື່ອງສູບນ້ຳຫຼາຍອັນ, ລວມທັງຂຸມຝັງນ້ຳໃຕ້ນ້ຳ ແລະປ້ຳເສີມແນວນອນ, ຈັບຄູ່ຜົນຜະລິດໂດຍອັດຕະໂນມັດກັບຈຳນວນພື້ນທີ່ຊົນລະປະທານທີ່ເປີດ. ປັ໊ມປ້ອງກັນການແລ່ນແຫ້ງທີ່ມີຕົວຊ່ວຍປ້ອງກັນໃນໄລຍະການປ່ຽນແປງລະດັບນ້ໍາແຫຼ່ງ.

ການສະໜອງນ້ຳໃນຊົນນະບົດ ແລະຊຸມຊົນ

ລະບົບບ້ານແລະການຕັ້ງຖິ່ນຖານຫ່າງໄກສອກຫຼີກໄດ້ຮັບຜົນປະໂຫຍດຈາກການຈັດການຄວາມກົດດັນອັດຕະໂນມັດທີ່ປ່ຽນແທນການເຮັດວຽກຂອງປັ໊ມດ້ວຍມື. ປະສົມປະສານກັບເຊັນເຊີລະດັບຖັງເກັບຮັກສາ, ຕູ້ເລີ່ມຕົ້ນແລະຢຸດອັດຕະໂນມັດເພື່ອຮັກສາການຕື່ມຂໍ້ມູນໃສ່ຖັງໃນຂະນະທີ່ສົ່ງຄວາມກົດດັນຢ່າງຕໍ່ເນື່ອງໃຫ້ກັບຜູ້ບໍລິໂພກ. ການຕິດຕາມໄລຍະໄກຜ່ານ 4G ໃຫ້ຜູ້ປະຕິບັດການດຽວຈັດການສະຖານີທີ່ກະແຈກກະຈາຍຫຼາຍຈາກໂທລະສັບມືຖືຫຼືສູນກາງ SCADA.

ໂຮງແຮມ, ຣີສອດ ແລະ ການຕ້ອນຮັບ

ຣີສອດ ແລະສະຖານທີ່ພັກຜ່ອນທີ່ມີອາຄານທີ່ແຜ່ລາມໄປທົ່ວສະຖານທີ່ຕ້ອງການຄວາມກົດດັນທີ່ເປັນເອກະພາບສໍາລັບຫ້ອງພັກ, ຫ້ອງຄົວ, ຊັກລີດ ແລະ ການຈັດສວນ. ຕູ້ດັ່ງກ່າວຈັດການປັ໊ມຫຼາຍເຄື່ອງເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການສູງສຸດໃນຕອນເຊົ້າແລະຕອນແລງ, ໃນຂະນະທີ່ຫຼຸດຜ່ອນພະລັງງານໃນລະຫວ່າງຊົ່ວໂມງນອກ, ໂດຍລະບົບສ່ວນໃຫຍ່ແມ່ນຢູ່ໃນຮູບແບບການນອນຄືນ.

ເຈາະເລິກດ້ານວິຊາການ

ຕູ້ຄວບຄຸມການສະຫນອງນ້ໍາຄວາມກົດດັນຄົງທີ່ປະສົມປະສານການຄວບຄຸມຄວາມໄວ VFD, ການຈັດລໍາດັບປັ໊ມ PLC, ແລະການປົກປ້ອງທີ່ສົມບູນແບບເຂົ້າໄປໃນບ່ອນຫຸ້ມຂອງໂຮງງານດຽວ, ສະຫນອງການຄຸ້ມຄອງຄວາມກົດດັນແບບອັດຕະໂນມັດສໍາລັບປັ໊ມດຽວກັບການຕິດຕັ້ງຫຼາຍປັ໊ມ.

ກົດລະບຽບຄວາມກົດດັນຂອງວົງປິດ PID

ເຄື່ອງສົ່ງຄວາມກົດດັນໃນທໍ່ຫົວຕົ້ນຕໍປ່ຽນຄວາມກົດດັນນ້ໍາເປັນສັນຍານອະນາລັອກ 4-20 mA. ຕົວຄວບຄຸມດໍາເນີນການສູດການຄິດໄລ່ PID ດິຈິຕອລ: ການໄດ້ຮັບອັດຕາສ່ວນກໍານົດວິທີການຮຸກຮານຂອງລະບົບການຕອບສະຫນອງຕໍ່ຄວາມກົດດັນ deviation, ທີ່ໃຊ້ເວລາປະສົມປະສານລົບລ້າງການຊົດເຊີຍສະຖານະຄົງທີ່, ແລະ derivative damping ສະກັດກັ້ນ overshoot ໃນໄລຍະການປ່ຽນແປງການໄຫຼກະທັນຫັນ. ຜົນຜະລິດ PID ກໍານົດໂດຍກົງການອ້າງອິງຄວາມຖີ່ VFD, ປັບຄວາມໄວປັ໊ມເພື່ອໃຫ້ກົງກັບຄວາມຕ້ອງການໃນເວລາທີ່ແທ້ຈິງ. ຄວາມ​ຖືກ​ຕ້ອງ​ຂອງ​ລະ​ບຽບ​ການ​ປົກ​ກະ​ຕິ​ຖື​ຢູ່​ພາຍ​ໃນ ±0.02 MPa ເມື່ອ tuned ກັບ​ລັກ​ສະ​ນະ​ລະ​ບົບ​ສະ​ເພາະ — ຄວາມ​ຍາວ​ຂອງ​ທໍ່​, ເສັ້ນ​ໂຄ້ງ​ສູບ​, ແລະ​ປະ​ລິ​ມານ​ເຮືອ​ຄວາມ​ກົດ​ດັນ​.

Multi-Pump Sequencing Logic

ເມື່ອຄວາມຕ້ອງການເກີນຄວາມອາດສາມາດຂອງປັ໊ມທີ່ຂັບເຄື່ອນດ້ວຍ VFD ດຽວ, ການຄວບຄຸມຂັ້ນຕອນການປັ໊ມເພີ່ມເຕີມເຂົ້າໄປໃນການດໍາເນີນງານ. ປັ໊ມນໍາພາແລ່ນພາຍໃຕ້ການຄວບຄຸມ VFD. ຖ້າມັນມາຮອດຄວາມຖີ່ສູງສຸດແລະຄວາມກົດດັນຍັງຕໍ່າກວ່າຈຸດຕັ້ງ, ຕົວຄວບຄຸມຈະໂອນປັ໊ມນີ້ໄປສູ່ການເຮັດວຽກທີ່ມີຄວາມໄວຄົງທີ່ຜ່ານ contactor bypass ຂອງມັນແລະເລີ່ມປັ໊ມ lag ພາຍໃຕ້ການຄວບຄຸມ VFD. ເມື່ອຄວາມຕ້ອງການຫຼຸດລົງແລະ VFD ມາຮອດຄວາມຖີ່ຕ່ໍາສຸດທີ່ມີຄວາມກົດດັນຂ້າງເທິງຈຸດທີ່ກໍານົດໄວ້, ປັ໊ມ lag ໄດ້ຖືກຫຼົ່ນລົງຫນຶ່ງຄັ້ງແລະປັ໊ມນໍາພາກັບຄືນສູ່ການຄວບຄຸມຄວາມໄວທີ່ປ່ຽນແປງໄດ້. ນີ້ຮັບປະກັນພຽງແຕ່ຫນຶ່ງປັ໊ມແລ່ນດ້ວຍຄວາມໄວທີ່ປ່ຽນແປງໄດ້ຕະຫຼອດເວລາໃນຂະນະທີ່ເຄື່ອງອື່ນໆເຮັດວຽກຢູ່ໃນຄວາມໄວຄົງທີ່ຢູ່ໃກ້ກັບຈຸດປະສິດທິພາບທີ່ດີທີ່ສຸດຂອງພວກເຂົາ.

ການຫມູນວຽນຫນ້າທີ່ແລະການສະເຫມີພາບ

ເພື່ອແຈກຢາຍການສວມໃສ່ໃຫ້ເທົ່າທຽມກັນ, ຕົວຄວບຄຸມຈະໝຸນການກຳນົດປ້ຳນຳໂດຍອີງຕາມຊົ່ວໂມງແລ່ນສະສົມ ຫຼືເລີ່ມນັບ. ປັ໊ມທີ່ມີຊົ່ວໂມງຕ່ໍາສຸດຈະກາຍເປັນຕົວນໍາຕໍ່ໄປເມື່ອການຫມຸນກະຕຸ້ນ, ເຊິ່ງເກີດຂື້ນໃນເງື່ອນໄຂການໄຫຼຕ່ໍາເພື່ອຫຼີກເວັ້ນການຂັດຂວາງຄວາມກົດດັນ. ປັ໊ມທີ່ເອົາອອບໄລນ໌ສໍາລັບການບໍາລຸງຮັກສາແມ່ນຖືກລັອກຈາກການຫມຸນຜ່ານລະບົບດິຈິຕອນ, ແລະຕົວຄວບຄຸມຈະຈັດສັນຫນ້າທີ່ໃນທົ່ວປັ໊ມທີ່ຍັງເຫຼືອ.

ນອນ, ຕື່ນ, ແລະການຄຸ້ມຄອງການໄຫຼຕໍ່າ

ໃນລະຫວ່າງໄລຍະເວລາຄວາມຕ້ອງການສູນ - ຄ້າງຄືນໃນອາຄານການຄ້າ, ຕົວຢ່າງ - VFD ໃນທີ່ສຸດກໍ່ມາຮອດຄວາມຖີ່ຕໍາ່ສຸດທີ່ຂອງມັນໃນຂະນະທີ່ຄວາມກົດດັນຢູ່ໃນຈຸດຕັ້ງ. ຫຼັງຈາກການລ່າຊ້າທີ່ສາມາດກໍານົດໄດ້, ຕົວຄວບຄຸມຈະເຂົ້າສູ່ໂຫມດນອນແລະຢຸດປັ໊ມທັງຫມົດ. ຖັງ diaphragm ຂະຫນາດນ້ອຍຮັກສາຄວາມກົດດັນຂອງລະບົບໃນລະຫວ່າງການນອນ. ເມື່ອຄວາມກົດດັນຫຼຸດລົງເຖິງເກນການປຸກ, ຕົວຄວບຄຸມຈະຣີສະຕາດປໍ້ານໍ້າມັນ ແລະ ເລັ່ງຂຶ້ນເພື່ອຟື້ນຟູຄວາມກົດດັນ. ວົງຈອນນີ້ປ້ອງກັນບໍ່ໃຫ້ປັ໊ມແລ່ນຕໍ່ກັບປ່ຽງປິດສໍາລັບໄລຍະເວລາທີ່ຍາວນານ, ປະຫຍັດພະລັງງານແລະປົກປ້ອງປັ໊ມຈາກຄວາມຮ້ອນເກີນໄປ.

Pump Protection Suite

ຕົວຄວບຄຸມສະຫນອງການປ້ອງກັນສະເພາະປັ໊ມທີ່ເກີນມາດຕະຖານມໍເຕີເກີນ. ການກວດຫາການແລ່ນແຫ້ງຈະໃຊ້ອິນພຸດດິຈິຕອລຈາກເຄື່ອງກວດຫາລະດັບດີ ຫຼື ເຊັນເຊີ undercurrent motor. ການເດີນທາງດ້ວຍຄວາມກົດດັນເກີນດ້ວຍການປັບອັດຕະໂນມັດປ້ອງກັນຄວາມເສຍຫາຍຂອງທໍ່ຖ້າວາວປິດຢ່າງກະທັນຫັນ. ການລັອກຮອບວຽນໄວຈະຈຳກັດຈຳນວນການເລີ່ມຕົ້ນຕໍ່ຊົ່ວໂມງເພື່ອປົກປ້ອງສາຍລົມມໍເຕີ. ການສູນເສຍໄລຍະແລະການຕິດຕາມລໍາດັບໄລຍະປ້ອງກັນຄວາມເສຍຫາຍກົນຈັກຈາກການຫມຸນປີ້ນກັບກັນ. ເຫດການການເດີນທາງທັງໝົດແມ່ນມີການປະທັບຕາເວລາ ແລະຖືກເກັບໄວ້ໃນບັນທຶກຄວາມຜິດ, ດ້ວຍການກຳນົດຈຳນວນການພະຍາຍາມຣີເຊັດອັດຕະໂນມັດກ່ອນການລັອກອອກຈະຕ້ອງມີການແຊກແຊງຂອງຜູ້ປະຕິບັດງານ.

ສະຖາປັດຕະຍະກໍາ VFD Drive

VFD ໄດ້ຖືກເລືອກສໍາລັບຫນ້າທີ່ຂອງປັ໊ມແຮງບິດທີ່ປ່ຽນແປງໄດ້ດ້ວຍອັດຕາ overload 110% ເປັນເວລາ 60 ວິນາທີ. ຄວາມສາມາດໃນການເລີ່ມການບິນເຮັດໃຫ້ການຣີສະຕາດຢ່າງລຽບງ່າຍໃນປັ໊ມ coasting ໂດຍບໍ່ມີການ tripping ກັບ overcurrent. Skip-frequency programming ຫຼີກລ້ຽງວົງດົນຕີ resonance. ການເພີ່ມປະສິດທິພາບພະລັງງານອັດຕະໂນມັດຊ່ວຍຫຼຸດຜ່ອນກະແສແມ່ເຫຼັກຂອງມໍເຕີໃນເວລາໂຫຼດແສງສະຫວ່າງ, ປະຫຍັດພະລັງງານເພີ່ມເຕີມເມື່ອປັ໊ມແລ່ນຕ່ໍາກວ່າຄວາມໄວເຕັມ. ທໍ່ເຊື່ອມຕໍ່ DC ທີ່ມີໃນຕົວແລະຕົວກອງ RFI ຫຼຸດຜ່ອນການສີດປະຈຸບັນປະສົມກົມກຽວໃສ່ການສະຫນອງ.

HMI ແລະການໂຕ້ຕອບຜູ້ປະຕິບັດງານ

ໜ້າຈໍສີທີ່ຕິດຢູ່ກັບປະຕູໃຫ້ຄວາມດັນຂອງລະບົບເວລາຈິງ ແລະຈຸດຕັ້ງ, ສະຖານະປ້ຳແຕ່ລະຕົວ, ຊົ່ວໂມງການແລ່ນສະສົມ ແລະເລີ່ມນັບຕໍ່ປ້ຳ, ສັນຍານເຕືອນທີ່ມີປະຫວັດຄວາມຜິດ, ແລະການເຂົ້າເຖິງພາລາມິເຕີທີ່ປ້ອງກັນດ້ວຍລະຫັດຜ່ານ. ການ​ຄວບ​ຄຸມ override ຄູ່​ມື​ສະ​ຫນັບ​ສະ​ຫນູນ​ກິດ​ຈະ​ກໍາ​ການ​ມອບ​ຫມາຍ​ແລະ​ບໍາ​ລຸງ​ຮັກ​ສາ​.

ການຕິດຕາມໄລຍະໄກ ແລະການສື່ສານ

ມາດຕະຖານ RS485 Modbus RTU ເຊື່ອມຕໍ່ກັບສະຖານທີ່ SCADA ຫຼືອຸປະກອນ telemetry. ທາງເລືອກ 4G ຫຼື Ethernet cloud gateway ຊ່ວຍໃຫ້ການເຂົ້າເຖິງທາງໄກຜ່ານທາງເວັບບຼາວເຊີ ຫຼືແອັບສະມາດໂຟນ, ສົ່ງຄວາມກົດດັນໃນເວລາຈິງ, ສະຖານະປັ໊ມ, ການບໍລິໂພກພະລັງງານ ແລະການແຈ້ງເຕືອນເຕືອນ. ຜູ້ປະຕິບັດງານສາມາດປັບຈຸດກໍານົດຄວາມກົດດັນຈາກໄລຍະໄກສໍາລັບຄວາມຕ້ອງການຂອງລະບົບສະເພາະ.

ການ​ກໍ່ສ້າງ​ສິ່ງ​ແວດ​ລ້ອມ​ແລະ​ສິ່ງ​ແວດ​ລ້ອມ

ຕູ້ຕັ້ງພື້ນໃຊ້ແຜ່ນເຫຼັກ galvanized 1.5-2.0 ມມ ທີ່ມີການເຄືອບຝຸ່ນທີ່ທົນທານຕໍ່ UV. IP54 ແມ່ນມາດຕະຖານສໍາລັບຫ້ອງສູບໃນລົ່ມ. IP55 ຫຼື IP65 ສາມາດໃຊ້ໄດ້ສໍາລັບສະພາບແວດລ້ອມພາຍນອກແລະນ້ໍາ. ການລະບາຍອາກາດທີ່ຖືກກັ່ນຕອງດ້ວຍການຄວບຄຸມພັດລົມ thermostatic ຮັກສາອຸນຫະພູມພາຍໃນພາຍໃນຂອບເຂດການດໍາເນີນງານຂອງ VFD. ສໍາລັບການຕິດຕັ້ງກາງແຈ້ງເຂດຮ້ອນຫຼືທະເລຊາຍ, ສາມາດກໍານົດຜ້າມ່ານບັງແດດແລະເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານການຂົ້ນ. ການເຂົ້າສາຍແມ່ນຜ່ານແຜ່ນຕ່ອມຢູ່ໃນຖານຕູ້. ຕູ້ດັ່ງກ່າວຖືກອອກແບບ ແລະ ກໍ່ສ້າງຕາມມາດຕະຖານ IEC 61439-1/2, ມີອົງປະກອບທັງໝົດທີ່ມີເຄື່ອງໝາຍ CE ແລະ ການຢັ້ງຢືນພາກພື້ນ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: ຕູ້ຮັກສາຄວາມກົດດັນຄົງທີ່ແນວໃດ?

ເຊັນເຊີຄວາມດັນຢູ່ໃນຫົວນ້ໍາຕົ້ນຕໍຢ່າງຕໍ່ເນື່ອງວັດແທກຄວາມກົດດັນຂອງລະບົບແລະສົ່ງສັນຍານ 4-20 mA ໄປຫາຕົວຄວບຄຸມ. ສູດການຄິດໄລ່ PID ຂອງຕົວຄວບຄຸມປຽບທຽບຄວາມກົດດັນຕົວຈິງຕໍ່ກັບເປົ້າໝາຍທີ່ຜູ້ໃຊ້ຕັ້ງໄວ້. ຖ້າຄວາມກົດດັນຫຼຸດລົງ, ມັນຈະເພີ່ມຄວາມຖີ່ຂອງຜົນຜະລິດ VFD ເພື່ອເພີ່ມຄວາມໄວຂອງປັ໊ມ. ຖ້າຄວາມກົດດັນເພີ່ມຂຶ້ນ, ມັນເຮັດໃຫ້ປັ໊ມຊ້າລົງ. ລະບຽບວົງປິດນີ້ດໍາເນີນການຢ່າງຕໍ່ເນື່ອງ, ໂດຍປົກກະຕິຖືຄວາມກົດດັນພາຍໃນ ± 0.02 MPa ຂອງຈຸດຕັ້ງ.

Q2: ຈັກສູບນ້ໍາຫນຶ່ງສາມາດຄວບຄຸມການສະຫນອງນ້ໍາຄວາມກົດດັນຄົງທີ່?

ການຕັ້ງຄ່າມາດຕະຖານສະຫນັບສະຫນູນ 1 ຫາ 6 ປັ໊ມ, ມີ 2 ຫຼື 3 ປັ໊ມເປັນການນໍາໃຊ້ທົ່ວໄປທີ່ສຸດ. ໃນລະບົບປັ໊ມຫຼາຍ, VFD ດຽວຈະຂັບປັ໊ມຄວາມໄວທີ່ປ່ຽນແປງໄດ້ໃນຂະນະທີ່ປັ໊ມເພີ່ມເຕີມເລີ່ມຕົ້ນດ້ວຍຄວາມໄວຄົງທີ່ຕາມຄວາມຕ້ອງການເພີ່ມຂຶ້ນ. ການຈັດລໍາດັບປັ໊ມທັງຫມົດ, ການສະຫຼັບ, ແລະເຫດຜົນການປ່ຽນແປງຄວາມຜິດແມ່ນສ້າງຂຶ້ນໃນຕົວຄວບຄຸມ.

Q3: ແມ່ນຫຍັງຄືຄວາມແຕກຕ່າງລະຫວ່າງຕູ້ນີ້ແລະການຕິດຕັ້ງ VFDs ແຍກຕ່າງຫາກໃນແຕ່ລະປັ໊ມ?

ຕູ້ດັ່ງກ່າວສະຫນອງລະບົບການຄວບຄຸມທີ່ສົມບູນ - ຕັນຕາມລໍາດັບ pump, ຄວາມກົດດັນ PID loop, ສະຫຼັບອັດຕະໂນມັດ, ການປ່ຽນແປງຄວາມຜິດ, ຟັງຊັນນອນ / ຕື່ນ, ແລະການໂຕ້ຕອບຜູ້ໃຊ້ດຽວ - ທັງຫມົດ pre-wired ແລະໂຮງງານຜະລິດການທົດສອບ. VFDs ສ່ວນບຸກຄົນບໍ່ສາມາດປະສານງານການດໍາເນີນງານຫຼາຍປັ໊ມໂດຍບໍ່ມີວິສະວະກໍາພາຍນອກທີ່ສໍາຄັນ.

Q4: ລະບົບສາມາດເຮັດວຽກໄດ້ກັບຫຼືບໍ່ມີຖັງເກັບຮັກສາ?

ທັງສອງ. ໃນ​ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​ການ​ເຕີມ​ຖັງ​, ຜູ້​ຄວບ​ຄຸມ​ຮັກ​ສາ​ຄວາມ​ກົດ​ດັນ​ຂອງ​ລະ​ບົບ​ໃນ​ຂະ​ນະ​ທີ່​ເຊັນ​ເຊີ​ລະ​ດັບ​ໃນ tank ໃຫ້​ສິດ​ອໍາ​ນາດ​ເລີ່ມ / ຢຸດ​. ໃນການຕັ້ງຄ່າຕົ້ນຕໍໂດຍກົງ, ຕົວຄວບຄຸມຮັກສາຄວາມກົດດັນໂດຍກົງໃສ່ທໍ່ແຈກຢາຍ, ປັບຄວາມໄວຂອງປັ໊ມເພື່ອໃຫ້ກົງກັບຄວາມຕ້ອງການຂອງຜູ້ບໍລິໂພກໂດຍບໍ່ມີຖັງເກັບຮັກສາ.

Q5: ປະເພດປັ໊ມໃດທີ່ເຫມາະສົມ?

ຕູ້ຄວບຄຸມມໍເຕີ induction ສາມເຟດມາດຕະຖານທີ່ໃຊ້ໃນປັ໊ມ borehole submersible, ປັ໊ມຫຼາຍຂັ້ນຕອນຕັ້ງ, ປັ໊ມ centrifugal end-suction ຕາມລວງນອນ, ແລະປັ໊ມ inline booster, ໃນທົ່ວ 380–480 V, 50/60 Hz. ມໍເຕີແມ່ເຫຼັກຖາວອນຍັງສາມາດຂັບເຄື່ອນດ້ວຍ VFDs ທີ່ເຂົ້າກັນໄດ້.

Q6: ຊ່ວງພະລັງງານແມ່ນຫຍັງ?

ການຕັ້ງຄ່າມາດຕະຖານກວມເອົາ 0.75 kW ຫາ 400 kW. ຂະຫນາດຕູ້ແມ່ນອີງໃສ່ຈໍານວນຂອງປັ໊ມ, ແຕ່ລະມໍເຕີຂອງປັ໊ມທີ່ກໍາລັງໂຫຼດເຕັມ, ແລະລະດັບຄວາມຜິດຂອງສະຖານທີ່. ວິສະວະກອນຂອງພວກເຮົາຈະເລືອກ VFD, contactors, breakers ວົງຈອນ, ແລະລະບົບ busbar ຈາກຂໍ້ມູນ pump ຂອງທ່ານ.

Q7: ທາງເລືອກໃນການຕິດຕາມຫ່າງໄກສອກຫຼີກແມ່ນຫຍັງ?

RS485 Modbus RTU ມາດຕະຖານເຊື່ອມຕໍ່ກັບສະຖານທີ່ SCADA. ທາງເລືອກ 4G ຫຼື Ethernet gateways ເຊື່ອມຕໍ່ກັບແພລະຕະຟອມຟັງ, ສະຫນອງການເຂົ້າເຖິງຜ່ານຕົວທ່ອງເວັບຫຼືແອັບຯໂທລະສັບສະຫຼາດເພື່ອຄວາມກົດດັນໃນເວລາຈິງ, ສະຖານະປັ໊ມ, ການບໍລິໂພກພະລັງງານ, ສັນຍານເຕືອນໄພ, ແລະຂໍ້ມູນປະຫວັດສາດ. SMS ຫຼື app push notifications ແຈ້ງເຕືອນຜູ້ປະຕິບັດງານເຖິງຄວາມຜິດ.

Q8: ການບໍາລຸງຮັກສາຕູ້ຕ້ອງການຫຍັງ?

ການກວດກາປະຈໍາເດືອນຂອງປະທັບຕາປະຕູແລະການກັ່ນຕອງລະບາຍອາກາດ. ກວດ​ສອບ​ປະ​ຈໍາ​ໄຕ​ມາດ​ຂອງ​ການ​ຢຸດ​ໄຟ​. ການທົດສອບການເຮັດວຽກປະຈໍາປີຂອງອຸປະກອນຄວາມປອດໄພແລະເຫດຜົນສະຫຼັບ. ພັດລົມລະບາຍຄວາມເຢັນ VFD ແລະຕົວເກັບປະຈຸເຊື່ອມຕໍ່ DC ມີອາຍຸການໃຊ້ງານ 5-10 ປີແລະສາມາດທົດແທນໄດ້. ເຄື່ອງສົ່ງຄວາມກົດດັນຄວນໄດ້ຮັບການປັບທຽບປະຈໍາປີ.

Q9: ລະບົບນີ້ປະຫຍັດພະລັງງານແນວໃດເມື່ອທຽບກັບການສູບນ້ໍາແບບດັ້ງເດີມ?

ປັ໊ມທີ່ມີຄວາມໄວຄົງທີ່ທີ່ມີປ່ຽງ throttling ຈະເສຍພະລັງງານທີ່ສູບກັບຂໍ້ຈໍາກັດປອມ. VFD ກົງກັບຄວາມໄວຂອງປັ໊ມໂດຍກົງກັບຄວາມຕ້ອງການ. ເນື່ອງຈາກວ່າປັ໊ມມີຂະຫນາດທີ່ມີຄວາມໄວຂອງ cube, ປັ໊ມທີ່ມີຄວາມໄວ 80% ດຶງເອົາພະລັງງານເຕັມຄວາມໄວປະມານ 50%. ດ້ວຍໂໝດການນອນໃນຊ່ວງໄລຍະທີ່ບໍ່ມີຄວາມຕ້ອງການ, ໂດຍທົ່ວໄປແລ້ວການຕິດຕັ້ງຈະບັນລຸການຫຼຸດພະລັງງານ 20% ຫາ 40%.

ການຍົກລະດັບນ້ຳປະປາຂັ້ນສອງຂອງເທດສະບານ — ເມືອງທີ່ຢູ່ອາໄສທີ່ມີຄວາມສູງ

ຄວາມເປັນມາ

ອຳນາດການປົກຄອງນ້ຳຂອງເທດສະບານໃນເມືອງໃຫຍ່ແຫ່ງໜຶ່ງໃນອາຊີ ໄດ້ຄຸ້ມຄອງສະຖານີສົ່ງເສີມນ້ຳປະປາຂັ້ນສອງຫຼາຍກວ່າ 80 ແຫ່ງທີ່ໃຫ້ບໍລິການຊຸມຊົນທີ່ຢູ່ອາໄສໃນຊັ້ນສູງ. ແຕ່​ລະ​ສະ​ຖາ​ນີ​ສະ​ຫນອງ​ໃຫ້ 200 ຫາ 800 ອາ​ພາດ​ເມັນ​ໃນ​ທົ່ວ towers ຈາກ 18 ຫາ 35 ຊັ້ນ​. ອຸປະກອນທີ່ມີຢູ່ແມ່ນເກົ່າແກ່ - ບາງສະຖານີໄດ້ໃຊ້ຖັງຫລັງຄາທີ່ມີການຕື່ມໃສ່ວາວລອຍ, ຄົນອື່ນໃຊ້ຊຸດປັ໊ມຄວາມໄວຄົງທີ່ທີ່ມີປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນ. ລັດ​ຖະ​ບານ​ເມືອງ​ໄດ້​ສັ່ງ​ໃຫ້​ຍົກ​ລະ​ດັບ​ເພື່ອ​ປັບ​ປຸງ​ຄຸນ​ນະ​ພາບ​ຄວາມ​ກົດ​ດັນ, ຖອດ​ຖັງ​ມຸງ​ຫຼັງ​ຄາ​ເພື່ອ​ສາ​ທາ​ລະ​ນະ​ສຸກ, ແລະ​ຫຼຸດ​ຜ່ອນ​ການ​ບໍ​ລິ​ໂພກ​ພະ​ລັງ​ງານ pumping.

ສິ່ງທ້າທາຍ

ແຕ່ລະສະຖານີ booster ໃຫ້ບໍລິການຫໍຄອຍທີ່ມີຄວາມຕ້ອງການທີ່ແຕກຕ່າງກັນ: ຈຸດສູງສຸດໃນຕອນເຊົ້າແລະຕອນແລງ, ຄວາມຕ້ອງການໃນກາງເວັນ, ແລະການໄຫຼເຂົ້າໃກ້ສູນໃນຄືນ. ປັ໊ມຄວາມໄວຄົງທີ່ທີ່ມີຢູ່ແລ້ວແລ່ນເຕັມທີ່ໂດຍບໍ່ຄໍານຶງເຖິງຄວາມຕ້ອງການ, ເລືອດອອກຄວາມກົດດັນເກີນຜ່ານປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນ. ນີ້ສູນເສຍພະລັງງານຢ່າງຫຼວງຫຼາຍໃນຂະນະທີ່ສ້າງຄວາມຮ້ອນແລະສິ່ງລົບກວນໃນຫ້ອງສູບ. ຖັງຫລັງຄາຈໍາເປັນຕ້ອງຖືກໂຍກຍ້າຍອອກເພື່ອຕອບສະຫນອງກົດລະບຽບສຸຂະພາບໃຫມ່, ແລະເຈົ້າຫນ້າທີ່ຕ້ອງການໃຫ້ສະຖານີໃຫມ່ທັງຫມົດລາຍງານຂໍ້ມູນກັບເວທີ SCADA ສູນກາງ. ພື້ນທີ່ທາງກາຍະພາບຍັງເຄັ່ງຄັດ - ຫ້ອງຈັກສູບນ້ຳສ່ວນໃຫຍ່ຖືກປັບໃສ່ພື້ນທີ່ຊັ້ນໃຕ້ດິນທີ່ມີຄວາມສູງເພດານຈຳກັດ ແລະການເຂົ້າເຖິງຖືກຈຳກັດ.

ເປັນຫຍັງຕ້ອງເລືອກຕູ້ຄວບຄຸມນໍ້າປະປາທີ່ມີຄວາມກົດດັນຄົງທີ່?

ຫຼັງ​ຈາກ​ການ​ທົດ​ລອງ​ສຳ​ເລັດ​ຢູ່ 3 ສະຖານີ, ອຳນາດ​ການ​ປົກຄອງ​ໄດ້​ເລືອກ​ເອົາ​ຕູ້​ຄວາມ​ດັນ​ຄົງ​ທີ່​ທີ່​ຜະລິດ​ດ້ວຍ​ເຄື່ອງຈັກ​ຂອງ​ໂຮງງານ. ຕູ້ຄອນເທນເນີອັນດຽວມີ VFD, ຕົວຄວບຄຸມ, ຕົວຕິດຕໍ່ຜົນຜະລິດສໍາລັບສາມປັ໊ມຫຼາຍຂັ້ນຕອນຕັ້ງ, ການໂຕ້ຕອບຄວາມກົດດັນ, ແລະຫນ້າຈໍສໍາຜັດ HMI - ກົງກັບຮອຍຕີນຂອງກະດານເກົ່າ. ການຄວບຄຸມຄວາມກົດດັນ PID ໄດ້ອະນຸຍາດໃຫ້ປ່ຽງຫຼຸດຜ່ອນຄວາມກົດດັນໄດ້ຖືກໂຍກຍ້າຍອອກທັງຫມົດ. ປັ໊ມຊັ້ນນໍາມີຄວາມໄວແຕກຕ່າງກັນເພື່ອໃຫ້ກົງກັບຄວາມຕ້ອງການ, ໂດຍມີປັ໊ມເພີ່ມເຕີມຕາມຄວາມຕ້ອງການ. ຄືນ, ລະບົບໄດ້ນອນ, ຄວາມກົດດັນຖືໂດຍເຮືອ diaphragm ຂະຫນາດນ້ອຍ.

ຄວາມກົດດັນນ້ໍາຢູ່ໃນອາພາດເມັນຊັ້ນເທິງໄດ້ສະຖຽນລະພາບໃນລະດັບຕໍາ່ສຸດທີ່ລະບຽບການໂດຍບໍ່ຄໍານຶງເຖິງຄວາມຕ້ອງການ, ໂດຍບໍ່ມີການຄວາມກົດດັນເກີນຢູ່ໃນຊັ້ນຕ່ໍາທີ່ລະບົບເກົ່າເຮັດໃຫ້ເກີດ. ການບໍລິໂພກພະລັງງານໄດ້ຖືກວັດແທກຕໍ່ສະຖານີແລະຖືກສົ່ງໄປຫາ SCADA ຂອງເຈົ້າຫນ້າທີ່ໃນໄລຍະ Modbus, ໃຫ້ຜູ້ປະຕິບັດການເບິ່ງເຫັນໃນເວລາທີ່ແທ້ຈິງແລະຄວາມສາມາດໃນການປັບຈຸດກໍານົດຄວາມກົດດັນຈາກໄລຍະໄກສໍາລັບຄວາມສູງສະເພາະຂອງແຕ່ລະ tower.

ການນຳໃຊ້

ສາມສິບສອງຕູ້ແຮງດັນຄົງທີ່ໄດ້ຖືກຕິດຕັ້ງໃນໄລຍະທໍາອິດໃນໄລຍະ 18 ເດືອນ. ແຕ່ລະຕູ້ໄດ້ຖືກບັນຈຸໄວ້ລ່ວງໜ້າດ້ວຍຂໍ້ມູນປ້ຳ ແລະຈຸດກຳນົດຄວາມກົດດັນທີ່ກົງກັບຫໍຄອຍສະເພາະ. ການຈັດວາງເຄື່ອງສົ່ງໄຟຟ້າຢູ່ສະຖານທີ່ເຊື່ອມຕໍ່, ສາຍມໍເຕີປັ໊ມ, ແລະເຄື່ອງສົ່ງຄວາມກົດດັນ - ໂດຍປົກກະຕິຈະສໍາເລັດໃນມື້ຫນຶ່ງຕໍ່ສະຖານີ.

ຜົນໄດ້ຮັບ

●  ການຮ້ອງຮຽນຄວາມກົດດັນຈາກຜູ້ອາໄສຢູ່ຊັ້ນເທິງໃນທົ່ວ 32 ຊຸມຊົນຫຼຸດລົງເປັນສູນພາຍໃນສາມເດືອນຂອງການແຕ່ງຕັ້ງ.

●  ການບໍລິໂພກພະລັງງານຂອງປ້ຳຫຼຸດລົງໂດຍສະເລ່ຍ 35% ເມື່ອປຽບທຽບກັບຄວາມໄວຄົງທີ່ພື້ນຖານກ່ອນໜ້ານີ້, ເກີນເປົ້າໝາຍທີ່ກຳນົດໄວ້ 25%.

●  ຖັງມຸງຫຼັງຄາຖືກປົດອອກ ແລະ ຖອດອອກ, ລົບລ້າງຄ່າໃຊ້ຈ່າຍໃນການບຳລຸງຮັກສາ ແລະ ການປະຕິບັດຕາມຄຸນນະພາບນ້ຳທີ່ກ່ຽວຂ້ອງ.

●  ຕອນນີ້ທີມປະຕິບັດການສອງຄົນໄດ້ຈັດການທັງໝົດ 32 ສະຖານີຈາກໄລຍະໄກຈາກສູນກາງ SCADA.

●  ເຈົ້າໜ້າທີ່ໄດ້ປັບມາດຕະຖານຕູ້ແຮງດັນຄົງທີ່ສຳລັບ 50 ສະຖານີທີ່ຍັງເຫຼືອ, ເຊິ່ງໄລຍະທີ 2 ພວມດຳເນີນຢູ່.
