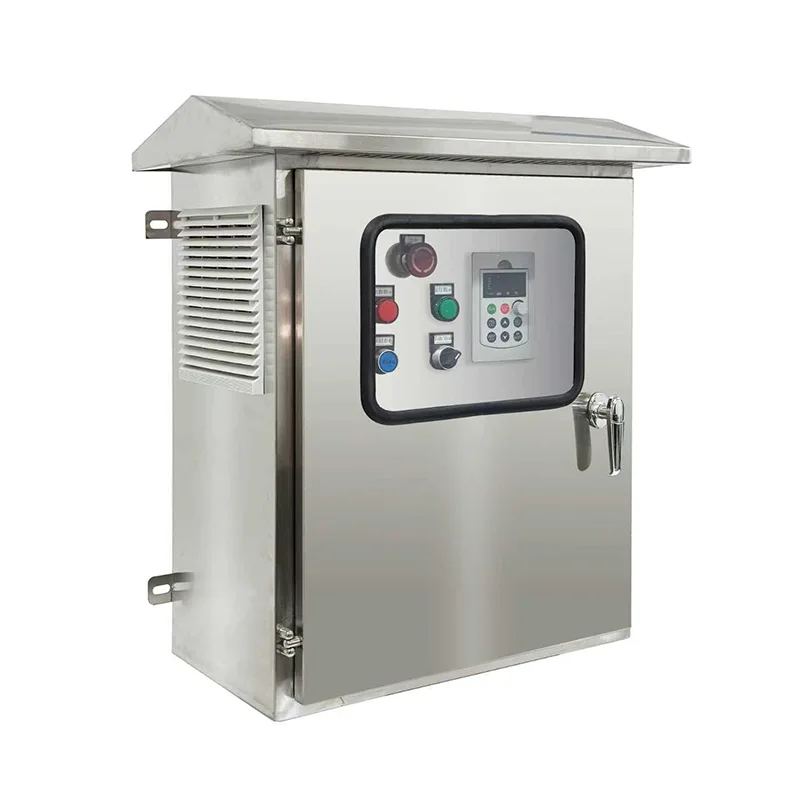

ຕູ້ Inverter Pumping ແສງອາທິດ

ຢູ່ໃນຕູ້ເຫຼັກທີ່ຢືນຢູ່ຊັ້ນທີ່ແຂງແຮງທີ່ມີລະດັບ IP54 ຫຼືສູງກວ່າ, ລະບົບ inverter ນີ້ປະສົມປະສານລະບົບຕ່ອງໂສ້ການປ່ຽນພະລັງງານເຕັມທີ່ - ການປ້ອງກັນການປ້ອນຂໍ້ມູນ DC, ຊ່ອງສຽບ MPPT ຫຼາຍ, ຂັ້ນຕອນການຂັບເຄື່ອນຄວາມຖີ່ຂອງຕົວປ່ຽນແປງ, ການກັ່ນຕອງຜົນຜະລິດ AC, ແລະເຄື່ອງຄວບຄຸມລະບົບທີ່ສົມບູນແບບ - ທັງຫມົດແມ່ນໄດ້ຜ່ານສາຍກ່ອນແລະໂຮງງານຜະລິດການທົດສອບການນໍາໃຊ້ພາກສະຫນາມຢ່າງໄວວາ. ການປະເມີນພະລັງງານໄດ້ກວມເອົາຈາກ 2.2kW ເຖິງຫຼາຍກວ່າ 250kW, ສະຫນັບສະຫນູນມໍເຕີປັ໊ມ AC ໄລຍະດຽວແລະສາມເຟດທີ່ແຮງດັນມາດຕະຖານ. ຂັ້ນຕອນວິທີ MPPT ຂັ້ນສູງບັນລຸໄດ້ປະສິດທິພາບການຕິດຕາມ > 99%, ປັບຄວາມໄວມໍເຕີແບບເຄື່ອນໄຫວໃນເວລາຈິງເນື່ອງຈາກແສງຕາເວັນມີການປ່ຽນແປງຕະຫຼອດມື້, ຮັບປະກັນການສະຫນອງນ້ໍາປະຈໍາວັນສູງສຸດ. ທາງເລືອກການປ້ອນຂໍ້ມູນແບບປະສົມຈະຮັບເອົາການສະໜອງສຳຮອງຂອງເຄື່ອງປັ່ນໄຟ AC ຫຼືກາຊວນ, ສະຫຼັບອັດຕະໂນມັດເພື່ອຮັກສາປະລິມານນ້ຳໃນຊ່ວງເວລາຝົນຕົກ ຫຼື ໃນເວລາກາງຄືນ. ການປົກປ້ອງລະບົບປະສົມປະສານກວມເອົາການແລ່ນແຫ້ງ, overload, overvoltage, undervoltage, ການສູນເສຍໄລຍະ, ແລະວົງຈອນສັ້ນ, ໃນຂະນະທີ່ການນອນອັດຕະໂນມັດແລະການຕື່ນຕາມເຫດຜົນໂດຍອີງໃສ່ຂອບເຂດພະລັງງານຕໍາ່ສຸດທີ່ກໍານົດໂດຍຜູ້ໃຊ້ປົກປ້ອງປັ໊ມແລະແຜງ. ໜ້າຈໍສຳຜັດແບບກາຟິກ HMI ສະແດງຂໍ້ມູນພະລັງງານ, ແຮງດັນ, ການໄຫຼ ແລະພະລັງງານແບບສົດໆ, ດ້ວຍ RS485 ແລະອິນເຕີເຟດ GPRS/4G/Wi-Fi ທາງເລືອກທີ່ຊ່ວຍໃຫ້ການຕິດຕາມໄລຍະໄກ ແລະການເຊື່ອມໂຍງເຂົ້າກັບເວທີ SCADA ຫຼື IoT ຜ່ານ Modbus. ອົງປະກອບພະລັງງານທັງໝົດແມ່ນຢູ່ພາຍໃນຕູ້ຄວບຄຸມສະພາບອາກາດທີ່ມີການກັ່ນຕອງອາກາດເຢັນ, ການປ້ອງກັນກະແສໄຟຟ້າ, ແລະປະຕິບັດຕາມມາດຕະຖານ IEC ແລະລະບົບຕາຂ່າຍໄຟຟ້າທ້ອງຖິ່ນ.

2.Ideal Applications

ອອກແບບມາສໍາລັບການສະຫນອງນ້ໍາທີ່ເພິ່ງພາໄດ້ຕະຫຼອດປີທີ່ພະລັງງານຕາຂ່າຍໄຟຟ້າບໍ່ຫນ້າເຊື່ອຖືຫຼືບໍ່ມີ, ຕູ້ Inverter Pumping Solar Pumping Inverter ສະຫນອງການຄວບຄຸມເຄື່ອງສູບນ້ໍາແບບອັດຕະໂນມັດ, ໂດຍບໍ່ມີການເບິ່ງແຍງສໍາລັບລະບົບກະສິກໍາ, ຊຸມຊົນ, ແລະອຸດສາຫະກໍານ້ໍາ.

ຊົນລະປະທານ & ການກະສິກໍາ

ໂຄງການຊົນລະປະທານຂະໜາດໃຫຍ່, ລະບົບການໃຫ້ອາຫານນ້ຳ ແລະ ການດຳເນີນງານຂອງສູນກາງການໝູນວຽນຢູ່ໃນພື້ນທີ່ກະສິກຳຫ່າງໄກສອກຫຼີກແມ່ນທາງເລືອກທີ່ເໝາະສົມ. ເຄື່ອງ inverter ຂັບເຄື່ອນປັ໊ມສາມເຟດທີ່ມີພະລັງງານສູງໂດຍກົງຈາກ arrays ແສງຕາເວັນ, ສະຫນອງການໄຫຼສູງສຸດໃນຊ່ວງເວລາທີ່ມີແສງແດດສູງສຸດ - ຊັດເຈນໃນເວລາທີ່ພືດຕ້ອງການນ້ໍາຫຼາຍທີ່ສຸດ. ຄວາມສາມາດໃນການປ້ອນຂໍ້ມູນແບບປະສົມເຮັດໃຫ້ຕາຂ່າຍໄຟຟ້າ ຫຼືການສຳຮອງຂອງເຄື່ອງກຳເນີດແບບບໍ່ມີຮອຍຕໍ່ໃນລະຫວ່າງໄລຍະການຂະຫຍາຍຕົວທີ່ສຳຄັນ. ໂດຍບໍ່ມີແບດເຕີຣີທີ່ຈະຮັກສາແລະການຕິດຕັ້ງກາງແຈ້ງທີ່ທົນທານຕໍ່ສະພາບອາກາດ, ຊາວກະສິກອນໄດ້ຮັບຜົນປະໂຫຍດຈາກການຫຼຸດຜ່ອນພະລັງງານແລະຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານຫຼາຍກວ່າການສູບກາຊວນ.

ການສະໜອງນ້ຳຊຸມຊົນ ແລະເທດສະບານ

ບັນດາບ້ານຊົນນະບົດ, ທີ່ຢູ່ຫ່າງໄກສອກຫຼີກ, ອຳນາດການປົກຄອງບ້ານນ້ຳຂອງເທດສະບານ ສາມາດນຳໃຊ້ຈັກສູບນ້ຳດ້ວຍພະລັງງານແສງຕາເວັນເພື່ອສະໜອງນ້ຳດື່ມທີ່ສະອາດ. ການເຮັດວຽກອັດຕະໂນມັດຂອງ inverter — ເລີ່ມແຕ່ຕອນຕາເວັນຂຶ້ນ ແລະຢຸດຕອນຕາເວັນຕົກ ຫຼືເມື່ອຖັງເກັບມ້ຽນເຕັມ — ກໍາຈັດຄວາມຕ້ອງການຂອງຜູ້ປະຕິບັດງານປະຈໍາວັນ. ການຕິດຕາມໄລຍະໄກຜ່ານ GPRS/4G ຊ່ວຍໃຫ້ເຈົ້າໜ້າທີ່ນ້ຳສາມາດຕິດຕາມສະຖານະປ້ຳ, ນ້ຳອອກ, ແລະ ສຸຂະພາບຂອງລະບົບຈາກຫ້ອງຄວບຄຸມສູນກາງ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການເຂົ້າເບິ່ງສະຖານທີ່. ການກໍ່ສ້າງທີ່ທົນທານຂອງຕູ້ປ້ອງກັນຝຸ່ນ, ແມງໄມ້, ແລະສະພາບອາກາດທີ່ຮຸນແຮງຕາມລະດູການ.

ການລ້ຽງສັດ & ການຫົດນໍ້າທີ່ຫ່າງໄກ

ສະຖານີລ້ຽງງົວ, ຟາມແກະ, ແລະການດໍາເນີນການລ້ຽງສັດຫ່າງໄກສອກຫຼີກທີ່ແຜ່ຂະຫຍາຍໄປທົ່ວພື້ນທີ່ກວ້າງຕ້ອງການການຈັດສົ່ງນ້ໍາທີ່ເຊື່ອຖືໄດ້ໄປຫາຖັງເກັບນ້ໍາແລະຖັງ. inverter ເຊື່ອມຕໍ່ໂດຍກົງກັບປັ໊ມ borehole, ກໍາຈັດການຂົນສົ່ງເຄື່ອງກໍາເນີດກາຊວນແລະຄ່າໃຊ້ຈ່າຍໃນການຂົນສົ່ງນໍ້າມັນເຊື້ອໄຟ. ການສູບພະລັງງານຈາກແສງຕາເວັນສອດຄ່ອງຕາມທໍາມະຊາດກັບຄວາມຕ້ອງການໃນລະດູຮ້ອນເມື່ອການບໍລິໂພກນ້ໍາສັດສູງສຸດ. ການປ້ອງກັນການແລ່ນແຫ້ງຈະຢຸດການເຮັດວຽກຂອງປັ໊ມໂດຍອັດຕະໂນມັດຖ້າລະດັບນ້ໍາຫຼຸດລົງ, ປ້ອງກັນການເຜົາໄຫມ້ຂອງມໍເຕີ downhole ຄ່າໃຊ້ຈ່າຍ.

ການປຸງແຕ່ງນ້ໍາອຸດສາຫະກໍາ & ນ້ໍາເສຍ

ການດໍາເນີນການຂຸດຄົ້ນບໍ່ແຮ່, ຂຸດຄົ້ນບໍ່ແຮ່, ແລະໂຮງງານອຸດສາຫະກໍາໃນສະຖານທີ່ນອກຕາຂ່າຍໄຟຟ້າສາມາດນໍາໃຊ້ລະບົບສໍາລັບການສະຫນອງນ້ໍາຂະບວນການ, dewatering, ຫຼືຫນອງການຍົກຍ້າຍນ້ໍາເສຍ. ການກໍ່ສ້າງຕູ້ rugged ຂອງ inverter ດ້ວຍການກອງຂີ້ຝຸ່ນແລະການເຮັດຄວາມເຢັນທີ່ຫ້າວຫັນເຫມາະສົມກັບສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ຮຸນແຮງ. ການປະສົມປະສານການປ້ອນຂໍ້ມູນແບບປະສົມກັບເຄື່ອງປັ່ນໄຟສຳຮອງທີ່ມີຢູ່ ຮັບປະກັນການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງໂດຍບໍ່ຄໍານຶງເຖິງສະພາບອາກາດ.

ການຄວບຄຸມທະເລຊາຍ & ໂຄງການສິ່ງແວດລ້ອມ

ການປູກຕົ້ນໄມ້ຂະໜາດໃຫຍ່, ການຟື້ນຟູທົ່ງຫຍ້າ, ແລະໂຄງການຊົນລະປະທານໃນທະເລຊາຍແມ່ນອີງໃສ່ການສະໜອງນ້ຳທີ່ສອດຄ່ອງກັນໃນສະພາບແວດລ້ອມຫ່າງໄກສອກຫຼີກ, ຄວາມບໍ່ສະດວກ. ເຄື່ອງຈັກສູບພະລັງງານແສງອາທິດໃຫ້ການເຮັດວຽກແບບອັດຕະໂນມັດໂດຍບໍ່ມີການຂົນສົ່ງນໍ້າມັນເຊື້ອໄຟ, ດ້ວຍການຕິດຕາມຫ່າງໄກສອກຫຼີກເຮັດໃຫ້ການຄຸ້ມຄອງສູນກາງຂອງສະຖານທີ່ປັ໊ມທີ່ກະແຈກກະຈາຍຫຼາຍໃນທົ່ວອານາເຂດທີ່ກວ້າງຂວາງ.

3.Technical Dive ເລິກ

The Solar Pumping Inverter Cabinet ປະສົມປະສານການປ່ຽນພະລັງງານທີ່ສົມບູນ, ການຄວບຄຸມ, ແລະຊຸດປ້ອງກັນເຂົ້າໄປໃນ enclosure ໄດ້ມາດຕະຖານ, ການທົດສອບໂຮງງານຜະລິດ - ຫຼຸດຜ່ອນວິສະວະກໍາສະຖານທີ່, ເລັ່ງການ commissioning, ແລະ maximize ຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວ.

ສະຖາປັດຕະຍະກຳການປ້ອນຂໍ້ມູນຫຼາຍຊ່ອງ MPPT ແລະ DC

ອາເຣແສງຕາເວັນແມ່ນເຊື່ອມຕໍ່ກັບ inverter ຜ່ານຊ່ອງທາງການປ້ອນຂໍ້ມູນ MPPT ເອກະລາດຫຼາຍຊ່ອງ, ແຕ່ລະຄົນມີຟິວ DC ທີ່ອຸທິດຕົນ, ອຸປະກອນປ້ອງກັນກະແສໄຟຟ້າ, ແລະປຸ່ມສະຫຼັບທີ່ໂດດດ່ຽວຢູ່ໃນພາກສ່ວນປ້ອນຂໍ້ມູນຂອງຕູ້. ຕົວຄວບຄຸມ MPPT ສືບຕໍ່ສະແກນແຮງດັນອາເຣໃນທົ່ວຂອບເຂດກ້ວາງ (ປົກກະຕິ 460V–850VDC ສໍາລັບລະບົບໃຫຍ່ກວ່າ) ເພື່ອຊອກຫາຈຸດພະລັງງານສູງສຸດ, ບັນລຸປະສິດທິພາບການຕິດຕາມຄົງທີ່> 99%. ການຕັ້ງຄ່າຊ່ອງ MPPT ແບບຄູ່ ຫຼືສາມເທົ່າອະນຸຍາດໃຫ້ສາຍທີ່ມີທິດທາງທີ່ແຕກຕ່າງກັນ, ມຸມອຽງ, ຫຼືຮູບແບບການຮົ່ມເພື່ອເຮັດວຽກໄດ້ຕາມຄວາມເໝາະສົມຂອງແຕ່ລະບຸກຄົນ, ເພີ່ມຜົນຜະລິດພະລັງງານປະຈໍາວັນທັງໝົດຢ່າງຫຼວງຫຼາຍເມື່ອທຽບກັບການອອກແບບ MPPT ດຽວ.

ການປ່ຽນ DC-to-AC ແລະຕົວປ່ຽນ-ຄວາມຖີ່ Drive

ລົດເມ DC ທີ່ຄວບຄຸມໂດຍ MPPT ສະໜອງຂັ້ນຕອນການຂັບຄວາມຖີ່ຕົວແປທີ່ມີປະສິດທິພາບສູງທີ່ສ້າງຂຶ້ນປະມານໂມດູນ IGBT ລຸ້ນທີ 6 ແລະການຄວບຄຸມ DSP ຄວາມໄວສູງ. ເຄື່ອງ inverter ສັງເຄາະຜົນຜະລິດ PWM sinusoidal ດ້ວຍແຮງດັນແລະຄວາມຖີ່ທີ່ສາມາດປັບໄດ້ (0–50/60Hz ຫຼືກວ້າງກວ່າ), ເຮັດໃຫ້ການຄວບຄຸມມໍເຕີເລີ່ມຕົ້ນອ່ອນໆໂດຍບໍ່ມີກະແສໄຟຟ້າ - ສິ່ງຈໍາເປັນສໍາລັບການປົກປ້ອງ windings pump submersible. ການຄວບຄຸມ V/f ຂັ້ນສູງດ້ວຍການຊົດເຊີຍການເລື່ອນ, ການເພີ່ມແຮງບິດ, ແລະເສັ້ນໂຄ້ງການເພີ່ມປະສິດທິພາບພະລັງງານອັດຕະໂນມັດກົງກັບຄຸນລັກສະນະຂອງມໍເຕີໃນທົ່ວລະດັບຄວາມໄວເຕັມ. ການກັ່ນຕອງຜົນອອກ — ການໃຊ້ chokes ເຊື່ອມຕໍ່ DC, ເຕົາປະຕິກອນຜົນຜະລິດ, ແລະການກັ່ນຕອງ dV/dt ຕາມຄວາມເຫມາະສົມ — ຮັບປະກັນສາຍຍາວແລ່ນລະຫວ່າງ inverter ແລະ borehole pump ໂດຍບໍ່ມີການຄວາມກົດດັນ insulation motor ຫຼືປະຈຸບັນ bearing.

ການຈັດການການປ້ອນຂໍ້ມູນພະລັງງານແບບປະສົມ

ຟັງຊັນການໂອນ ແລະ synchronization ອັດຕະໂນມັດແບບປະສົມປະສານຈະຮັບເອົາການປ້ອນຂໍ້ມູນ AC ເສີມຈາກຕາຂ່າຍໄຟຟ້າ ຫຼືເຄື່ອງກໍາເນີດກາຊວນ. ຕົວຄວບຄຸມລະບົບຈະປຽບທຽບພະລັງງານ PV ທີ່ມີຢູ່ຢ່າງຕໍ່ເນື່ອງຕໍ່ກັບພະລັງງານການເຮັດວຽກທີ່ຕ້ອງການຂອງປໍ້າ. ເມື່ອແສງຕາເວັນ irradiance ຕົກຕໍ່າກວ່າເກນທີ່ຜູ້ໃຊ້ກຳນົດໄວ້, ວັດສະດຸປ້ອນ AC ຈະເພີ່ມ ຫຼື ທົດແທນການສະໜອງ PV ໂດຍອັດຕະໂນມັດ — ການຮັກສາປະລິມານນ້ຳໄວ້ໂດຍບໍ່ມີການລົບກວນ. ໂໝດ AC-only, PV-only, ແລະ hybrid ບູລິມະສິດແມ່ນຜູ້ໃຊ້ສາມາດຕັ້ງຄ່າໄດ້. ໂຫມດບູລິມະສິດ PV ຂະຫຍາຍການໃຊ້ແສງຕາເວັນໃຫ້ສູງສຸດໃນຂະນະທີ່ໃຊ້ໄຟຟ້າ AC ເທົ່ານັ້ນສໍາລັບການຄຸ້ມຄອງການຂາດແຄນ, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍນໍ້າມັນຫຼືໄຟຟ້າ.

Pump-Specific Protection Algorithms

ຕົວຄວບຄຸມຝັງຕົວປະຕິບັດຊຸດຂອງການປົກປ້ອງທີ່ອຸທິດຕົນຂອງປັ໊ມທີ່ບໍ່ພົບຢູ່ໃນ VFD ທົ່ວໄປ. ການກວດຫາການແລ່ນແຫ້ງຈະຕິດຕາມກະແສມໍເຕີ, ປັດໄຈພະລັງງານ, ແລະຄວາມຖີ່ໃນເວລາຈິງ, ກໍານົດລັກສະນະການໂຫຼດຕ່ໍາຂອງປັ໊ມທີ່ບໍ່ມີນ້ໍາຫຼືແຫ້ງພາຍໃນຫນຶ່ງວິນາທີຂອງການກວດພົບ, ຫຼັງຈາກນັ້ນເລີ່ມຕົ້ນການປິດອັດຕະໂນມັດແລະກໍານົດເວລາການພະຍາຍາມ restart ປົກກະຕິ. ການປ້ອງກັນພະລັງງານຕໍາ່ສຸດທີ່ປ້ອງກັນການເຮັດວຽກທີ່ມີຄວາມໄວຕ່ໍາທີ່ບໍ່ມີປະສິດທິພາບທີ່ເຮັດໃຫ້ນ້ໍາເສຍໂດຍບໍ່ມີການສູບຜະລິດ. ໂໝດການນອນຈະມີສ່ວນຮ່ວມເມື່ອພະລັງງານແສງຕາເວັນທີ່ມີໃຫ້ຫຼຸດລົງຕໍ່າກວ່າເກນການປຸກທີ່ກຳນົດໄວ້ໂດຍຜູ້ໃຊ້, ເຂົ້າສູ່ສະຖານະການຕິດຕາມພະລັງງານຕໍ່າ ແລະ ເຮັດວຽກຄືນໃໝ່ໂດຍອັດຕະໂນມັດເມື່ອລັງສີກັບຄືນມາ. ການກວດຫານ້ຳເຕັມຈາກສະວິດລອຍລະດັບຖັງ ຫຼືຕົວສົ່ງແຮງດັນທີ່ປ້ອນເຂົ້າຢຸດປັ໊ມເພື່ອປ້ອງກັນການໄຫຼລົ້ນ, ບໍ່ຂຶ້ນກັບວົງຈອນແສງຕາເວັນປະຈຳວັນ.

ວິສະວະກໍາຕູ້ ແລະການປົກປ້ອງສິ່ງແວດລ້ອມ

ຕູ້ທີ່ຕັ້ງຢູ່ເທິງພື້ນແມ່ນຜະລິດຈາກແຜ່ນເຫຼັກ galvanized ທີ່ມີຝຸ່ນເຄືອບປ້ອງກັນດິນຟ້າອາກາດ, ບັນລຸລະດັບ IP54, IP55, ຫຼື IP65 ຂຶ້ນກັບຕົວແບບສະເພາະ. ຕູ້ໄດ້ຖືກແບ່ງອອກເປັນຊ່ອງທີ່ເປັນປະໂຫຍດ - DC input, ການແປງພະລັງງານ, ການຄວບຄຸມ, ແລະ AC output - ມີ hinged, gasketed ປະຕູສະຫນອງການເຂົ້າເຖິງຍ່າງເຖິງອົງປະກອບໃຫ້ບໍລິການທັງຫມົດ. ລະບົບທຳຄວາມເຢັນແບບບັງຄັບດ້ວຍອາກາດທີ່ມີການກັ່ນຕອງດ້ວຍພັດລົມຄວາມໄວຕົວປ່ຽນແປງທີ່ຄວບຄຸມອຸນຫະພູມຮັກສາສະພາບແວດລ້ອມພາຍໃນທີ່ເໝາະສົມທີ່ສຸດສຳລັບເຄື່ອງໃຊ້ໄຟຟ້າ. ການດູດອາກາດໃຊ້ຕົວກອງທີ່ມີປະສິດທິພາບສູງທີ່ເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມກະສິກໍາທີ່ມີຝຸ່ນ; ສະບັບ tropicalised ເພີ່ມການເຄືອບ conformal ໃນ PCBs ທັງຫມົດສໍາລັບພາກພື້ນທີ່ມີຄວາມຊຸ່ມຊື່ນສູງ. ເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານການຂົ້ນທີ່ຄວບຄຸມດ້ວຍລະບົບຄວບຄຸມອຸນຫະພູມແບບປະສົມປະສານແມ່ນມີໃຫ້ສໍາລັບການນໍາໃຊ້ສະພາບອາກາດເຢັນ.

ການຄວບຄຸມ, HMI, ແລະການເຊື່ອມຕໍ່ໄລຍະໄກ

ໜ້າຈໍສຳຜັດສີທີ່ຕິດໃສ່ປະຕູ HMI ໃຫ້ສະຖານະຂອງລະບົບທີ່ເບິ່ງໄດ້ທັນທີລວມທັງພະລັງງານປ້ອນຂໍ້ມູນ PV, ຄວາມໄວຂອງມໍເຕີ, ແຮງດັນອອກ, ຄວາມຖີ່, ຜົນຜະລິດພະລັງງານປະຈໍາວັນ, ແລະການສົ່ງນ້ໍາສະສົມ (ຄິດໄລ່ຈາກເສັ້ນໂຄ້ງປັ໊ມຫຼືເຄື່ອງວັດແທກການໄຫຼເຂົ້າ). ການ​ຕັ້ງ​ຄ່າ​ພາ​ຣາ​ມິ​ເຕີ​ແມ່ນ​ມີ​ລະ​ຫັດ​ຜ່ານ​ປ້ອງ​ກັນ​ກັບ​ລະ​ດັບ​ການ​ເຂົ້າ​ເຖິງ​ຫຼາຍ​. ການໂຕ້ຕອບການສື່ສານມາດຕະຖານປະກອບມີ RS485 (Modbus RTU) ສໍາລັບການເຊື່ອມໂຍງ SCADA, ມີໂມດູນທາງເລືອກ GPRS, 4G, Wi-Fi, ຫຼື Ethernet ສໍາລັບການຕິດຕາມໄລຍະໄກຈາກຄລາວ. ແພລະຕະຟອມອະນຸຍາດໃຫ້ເລີ່ມຕົ້ນ / ຢຸດຈາກໄລຍະໄກ, ການປ່ຽນແປງພາລາມິເຕີ, ການຮັບຮູ້ສັນຍານເຕືອນ, ແລະບັນທຶກຂໍ້ມູນ - ເຮັດໃຫ້ຜູ້ປະກອບການດຽວສາມາດຈັດການສະຖານທີ່ປັ໊ມທີ່ກະແຈກກະຈາຍຫຼາຍສິບແຫ່ງ.

4.ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: ປັ໊ມປະເພດໃດແລະຂະຫນາດມໍເຕີສາມາດຂັບ inverter ໄດ້?

ລະບົບສະຫນັບສະຫນູນມໍເຕີ induction AC ສາມເຟດແລະມໍເຕີ synchronous ແມ່ເຫຼັກຖາວອນໃນການຕັ້ງຄ່າປັ໊ມ submersible ແລະດ້ານ. ລະດັບພະລັງງານຕັ້ງແຕ່ 2.2kW ເຖິງ 250kW. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີປັ໊ມຂຸມເຈາະເລິກ, ປັ໊ມ centrifugal ຕາມແນວນອນ, ແລະປັ໊ມກັງຫັນ. ພວກ​ເຮົາ​ຈະ​ຊ່ວຍ​ໃຫ້​ມີ​ຄວາມ​ສາ​ມາດ inverter ການ​ຈັບ​ຄູ່​ກັບ​ຂໍ້​ມູນ​ຊື່​ແຜ່ນ​ມໍ​ເຕີ pump ຂອງ​ທ່ານ​.

Q2: ລະບົບຕ້ອງການຫມໍ້ໄຟບໍ?

ບໍ່. ເຄື່ອງ inverter ຂັບປັ໊ມໂດຍກົງຈາກແຜງແສງອາທິດ, ໂດຍບໍ່ຈໍາເປັນຕ້ອງມີທະນາຄານຫມໍ້ໄຟ. ນໍ້າຖືກສູບໃນຊ່ວງເວລາທີ່ມີແສງແດດ ແລະເກັບໄວ້ໃນຖັງນໍ້າ, ອ່າງເກັບນໍ້າ, ຫຼືຖັງຫົວ—ເຊິ່ງຈະຄຸ້ມຄ່າຫຼາຍກວ່າການເກັບຮັກສາໄຟຟ້າໄວ້ໃນຫມໍ້ໄຟ. ຖ້າຕ້ອງການນໍ້າປະປາຕະຫຼອດ 24 ຊົ່ວໂມງ, ວັດສະດຸປ້ອນ AC ແບບປະສົມແບບປະສົມສາມາດໃສ່ຕາຂ່າຍໄຟຟ້າ ຫຼືເຄື່ອງກໍາເນີດໄຟຟ້າໃນເວລາມືດ.

Q3: ຂ້ອຍຈໍາເປັນຕ້ອງມີແຜງພະລັງງານແສງອາທິດຫຼາຍປານໃດ, ແລະພວກມັນເຊື່ອມຕໍ່ກັນແນວໃດ?

ການຕັ້ງຄ່າແຜງແມ່ນກຳນົດໂດຍພະລັງງານປ້ຳຂອງທ່ານ, ເປົ້າໝາຍປະລິມານນ້ຳປະຈຳວັນ, ແລະການສ່ອງແສງຈາກແສງຕາເວັນໃນທ້ອງຖິ່ນ. ຊ່ວງແຮງດັນຂອງ MPPT ຂອງ inverter (ປົກກະຕິ 460–850VDC ສໍາລັບລະບົບສາມເຟດ) ກໍານົດຄວາມຍາວຂອງສາຍຊຸດ. ວິສະວະກອນການຂາຍຂອງພວກເຮົາຈະຄິດໄລ່ຂະຫນາດ array ແລະ string configuration ໂດຍອີງໃສ່ແບບສອບຖາມເວັບໄຊທ໌ງ່າຍດາຍ. ຕູ້ປະກອບມີສ່ວນຜະສົມຜະສານ DC ທີ່ມີວັດສະດຸປ້ອນເຂົ້າ, ເຮັດໃຫ້ສາຍໄຟອາເລງ່າຍຂຶ້ນ.

ຄຳຖາມທີ 4: ມີຫຍັງເກີດຂຶ້ນໃນມື້ມີເມກ ຫຼື ໃນຊ່ວງເວລາທີ່ມີແສງແດດໜ້ອຍ?

Inverter ຊ້າ motor pump ເປັນພະລັງງານແສງຕາເວັນຫຼຸດລົງ, ຮັກສາຢ່າງຕໍ່ເນື່ອງແຕ່ຫຼຸດລົງການໄຫຼຂອງນ້ໍາ. ຖ້າພະລັງງານຫຼຸດລົງຕໍ່າກວ່າເກນຕໍາ່ສຸດທີ່ຜູ້ໃຊ້ຕັ້ງໄວ້, ລະບົບຈະເຂົ້າສູ່ໂໝດນອນຫຼັບ ແລະ ກວດສອບການສະທ້ອນແສງທີ່ຟື້ນຕົວຄືນມາເປັນໄລຍະ. ຖ້າລະບົບຖືກຕິດຕັ້ງດ້ວຍທາງເລືອກການປ້ອນຂໍ້ມູນແບບປະສົມຂອງ AC, ຕາຂ່າຍໄຟຟ້າ ຫຼືເຄື່ອງກຳເນີດໄຟຟ້າຈະເພີ່ມ ຫຼືປ່ຽນແສງຕາເວັນໂດຍອັດຕະໂນມັດໃນລະຫວ່າງໄລຍະທີ່ມີການສ່ອງແສງໜ້ອຍ.

Q5: ການປົກປ້ອງແມ່ນຫຍັງຢູ່ໃນສະຖານທີ່ສໍາລັບປັ໊ມ?

ສູດການຄິດໄລ່ການປົກປ້ອງທີ່ສົມບູນແບບກວມເອົາການແລ່ນແຫ້ງ, overload, overcurrent, overvoltage, undervoltage, phase loss, short circuit, and over-temperature. ການກວດຫາການແລ່ນແຫ້ງແມ່ນສໍາຄັນໂດຍສະເພາະສໍາລັບການນໍາໃຊ້ borehole; ຕົວຄວບຄຸມກໍານົດເງື່ອນໄຂການໂຫຼດຕ່ໍາຕາມປົກກະຕິຂອງປັ໊ມແຫ້ງພາຍໃນວິນາທີແລະປິດລົງກ່ອນທີ່ຈະເກີດຄວາມເສຍຫາຍຂອງມໍເຕີ, ຫຼັງຈາກນັ້ນເລີ່ມຕົ້ນຮອບວຽນການເລີ່ມຕົ້ນໃຫມ່ໂດຍອັດຕະໂນມັດ.

Q6: ສາມາດຕິດຕັ້ງ inverter ກາງແຈ້ງໄດ້ບໍ?

ແມ່ນແລ້ວ. ຕູ້ໄດ້ຖືກຈັດອັນດັບ IP54, IP55, ຫຼື IP65 ຂຶ້ນກັບສະເພາະ, ແລະຖືກອອກແບບມາສໍາລັບການຕິດຕັ້ງກາງແຈ້ງຖາວອນ. ມັນປະກອບມີການລະບາຍອາກາດທີ່ມີການກັ່ນຕອງ, ຝາປິດປະຕູ, ແລະການເຄືອບຕ້ານ UV. ສໍາລັບສະພາບແວດລ້ອມທີ່ຮຸນແຮງ, ທາງເລືອກເພີ່ມເຕີມເຊັ່ນ: ຜ້າມ່ານບັງແດດ, ການປັບປຸງການກອງຂີ້ຝຸ່ນ, ແລະເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານການຂົ້ນຂອງພາຍໃນແມ່ນມີຢູ່.

Q7: ລະບົບຖືກກວດສອບແລະຄວບຄຸມຫ່າງໄກສອກຫຼີກແນວໃດ?

ມາດຕະຖານ RS485 Modbus RTU ອະນຸຍາດໃຫ້ການເຊື່ອມໂຍງ SCADA ຫຼື HMI ທ້ອງຖິ່ນ. ທາງເລືອກ GPRS/4G, Wi-Fi, ຫຼືໂມດູນ Ethernet ເປີດໃຊ້ການຕິດຕາມໄລຍະໄກແບບຄລາວຜ່ານທາງເວັບ ຫຼືແອັບຯມືຖື. ທ່ານ​ສາ​ມາດ​ເບິ່ງ​ສະ​ຖາ​ນະ​ພາບ​ທີ່​ໃຊ້​ເວ​ລາ​ທີ່​ແທ້​ຈິງ​, ໄດ້​ຮັບ​ການ​ແຈ້ງ​ການ​ປຸກ​, ດາວ​ໂຫຼດ​ຂໍ້​ມູນ​ປະ​ຫວັດ​ສາດ​, ແລະ​ປັບ​ຕົວ​ກໍາ​ນົດ​ການ​ຫ່າງ​ໄກ​ສອກ​ຫຼີກ​. ນີ້ແມ່ນມີຄຸນຄ່າໂດຍສະເພາະສໍາລັບສະຖານທີ່ຫຼາຍກວ່າພື້ນທີ່ທາງພູມສາດທີ່ກະແຈກກະຈາຍ.

Q8: ການບໍາລຸງຮັກສາຕູ້ຕ້ອງການຫຍັງ?

ການບໍາລຸງຮັກສາເປັນປົກກະຕິແມ່ນຫນ້ອຍ: ການເຮັດຄວາມສະອາດຫຼືການທົດແທນການກັ່ນຕອງອາກາດປະຈໍາໄຕມາດ, ການກວດກາສາຍຕາຂອງການເຊື່ອມຕໍ່ສາຍແລະປະທັບຕາປະຕູ, ແລະການທົດສອບການເຮັດວຽກປະຈໍາປີຂອງອຸປະກອນປ້ອງກັນ. ການອອກແບບທາງໜ້າຂອງຕູ້ໝາຍເຖິງອົງປະກອບທັງໝົດ — ຟິວສ, ຄອນແທັກເຕີ, PCBs ຄວບຄຸມ, ແລະໂມດູນພະລັງງານ — ສາມາດເຂົ້າເຖິງໄດ້ໂດຍບໍ່ຕ້ອງຖອດຝາປິດອອກ.

5.A ອຳນາດການກະເສດໃນພາກພື້ນ — ການນຳໃຊ້ລະບົບຊົນລະປະທານຂະໜາດໃຫຍ່

ຄວາມເປັນມາ

ອົງການພັດທະນາກະສິກໍາຂອງລັດຖະບານໃນເຂດເຄິ່ງແຫ້ງແລ້ງຂອງອະນຸພາກຕາເວັນອອກຊາຮາຣາອາຟຣິກາວາງແຜນທີ່ຈະທົດແທນເຄື່ອງສູບນ້ໍາຊົນລະປະທານທີ່ໃຊ້ກາຊວນດ້ວຍພະລັງງານແສງຕາເວັນໃນທົ່ວສະຫະກອນກະສິກໍາຫຼາຍແຫ່ງ. ​ໂຄງການ​ດັ່ງກ່າວ​ໄດ້​ວາງ​ເປົ້າ​ໝາຍ 20 ຂຸມ​ທີ່​ແຜ່​ລາມ​ໄປ​ທົ່ວ​ເຂດ​ພູມ​ສາດ​ທີ່​ກວ້າງ​ຂວາງ, ​ແຕ່​ລະ​ບ່ອນ​ສະໜອງ​ນ້ຳ​ໃຫ້​ແກ່​ການ​ປູກ​ພືດ​ສວນ​ແບບ​ນ້ຳ​ຝົນ​ແລະ​ພືດ​ສວນ. ການຂົນສົ່ງນໍ້າມັນກາຊວນກວມເອົາຫຼາຍກວ່າ 60% ຂອງຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານ, ແລະການທໍາລາຍເຄື່ອງກໍາເນີດໄຟຟ້າໄດ້ຂັດຂວາງການຊົນລະປະທານເລື້ອຍໆໃນໄລຍະການຂະຫຍາຍຕົວທີ່ສໍາຄັນ.

ສິ່ງທ້າທາຍ

ແຕ່ລະສະຖານທີ່ໄດ້ນໍາສະເຫນີຂໍ້ມູນທີ່ຄ້າຍຄືກັນ: ປັ໊ມຮູເຈາະສາມເຟດ 15kW ຫາ 45kW ທີ່ມີຢູ່ແລ້ວ, ສະຖານທີ່ຫ່າງໄກສອກຫຼີກທີ່ບໍ່ມີການເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ, ແລະລະດູແລ້ງທີ່ກົງກັນກັບແສງແດດສູງສຸດ. ຄວາມຮຽກຮ້ອງຕ້ອງການຂອງເຈົ້າໜ້າທີ່:

●  ສູນການຂຶ້ນກັບແບັດເຕີຣີເພື່ອຫຼຸດຕົ້ນທຶນ ແລະຄ່າໃຊ້ຈ່າຍໃນການປ່ຽນແທນ

●  ຄວາມສາມາດໃນການໃຫ້ປະລິມານນ້ຳສູງສຸດໃນລະຫວ່າງຊົ່ວໂມງກາງເວັນ ເມື່ອການລະເຫີຍຂອງພືດໄດ້ສູງສຸດ

●  ການປົກປ້ອງປໍ້ານໍ້າທີ່ມີລາຄາແພງຈາກການແລ່ນແຫ້ງໃນຂຸມທີ່ມີຜົນຜະລິດນໍ້າທີ່ປ່ຽນແປງໄດ້

●  ການຕິດຕາມສູນກາງຈາກໄລຍະໄກຂອງທັງໝົດ 20 ສະຖານທີ່ຈາກສໍານັກງານໃຫຍ່ຂອງພາກພື້ນ

●  ການກໍ່ສ້າງແຂງແຮງເພື່ອທົນທານຕໍ່ຂີ້ຝຸ່ນຕະຫຼອດປີ, ຝົນຕົກຕາມລະດູການ, ແລະອຸນຫະພູມອາກາດລ້ອມຮອບເຖິງ 45°C

ເປັນຫຍັງຕູ້ Inverter Pumping Solar?

ການແກ້ໄຂ inverter ແບບຕູ້ໄດ້ຖືກເລືອກສໍາລັບການຈັດສົ່ງທີ່ປະສົມປະສານຢ່າງເຕັມສ່ວນ, ລ່ວງຫນ້າ. ແຕ່ລະຕູ້ມາຮອດສະຖານທີ່ມີສາຍກ່ອນດ້ວຍການປ້ອງກັນການປ້ອນຂໍ້ມູນ DC, ໂມດູນ MPPT, ຂັ້ນຕອນຂອງໄດ VFD, ການກັ່ນຕອງຜົນຜະລິດ, ແລະຕົວຄວບຄຸມລະບົບ - ຕ້ອງການພຽງແຕ່ການເຊື່ອມຕໍ່ກັບ PV array ແລະສາຍປັ໊ມສໍາລັບຄະນະກໍາມະ.

MPPT ຫຼາຍຊ່ອງໄດ້ອະນຸຍາດໃຫ້ອາເຣແສງຕາເວັນຂອງແຕ່ລະສະຖານທີ່ແບ່ງອອກເປັນສາຍທີ່ຮັດກຸມທາງຕາເວັນອອກ ແລະທິດຕາເວັນຕົກເລັກນ້ອຍ, ຂະຫຍາຍເວລາການສູບນໍ້າທີ່ມີປະສິດທິພາບເກີນກວ່າການກຳນົດຄ່າທາງທິດໃຕ້ທີ່ບໍລິສຸດ. ທາງເລືອກການປ້ອນຂໍ້ມູນ AC ແບບປະສົມໄດ້ຖືກລະບຸໄວ້ສໍາລັບສອງສະຖານທີ່ໃຫຍ່ທີ່ສຸດ, ອະນຸຍາດໃຫ້ເຄື່ອງກໍາເນີດສຳຮອງຂະຫນາດນ້ອຍສາມາດເສີມໃນໄລຍະທີ່ມີເມຄຫຼາຍ ຫຼືສໍາລັບການຊົນລະປະທານໃນເວລາກາງຄືນເປັນບາງໂອກາດ.

ທີ່ສໍາຄັນ, ການປ້ອງກັນການແລ່ນແຫ້ງສະເພາະຂອງປັ໊ມໄດ້ໃຫ້ຄວາມເຊື່ອຫມັ້ນກັບເຈົ້າຫນ້າທີ່ວ່າປັ໊ມເຈາະຮູທີ່ມີຢູ່ຂອງພວກເຂົາ - ຄ່າໃຊ້ຈ່າຍທີ່ຈົມລົງຢ່າງຫຼວງຫຼາຍ - ຈະໄດ້ຮັບການປົກປ້ອງ. ເຫດຜົນຂອງການນອນ ແລະ ການຕື່ນອັດຕະໂນມັດ ໝາຍຄວາມວ່າບໍ່ມີການເຂົ້າຮ່ວມຂອງຜູ້ປະຕິບັດງານປະຈໍາວັນ; ລະບົບໄດ້ເລີ່ມຕົ້ນອັດຕະໂນມັດໃນຕອນເຊົ້າແລະຢຸດໃນເວລາທີ່ຖັງເກັບຮັກສາສັນຍານເຕັມ.

ການນຳໃຊ້

20 ຕູ້ Inverter Pumping Solar ຕັ້ງແຕ່ 18.5kW ຫາ 45kW ໄດ້ຖືກນໍາໄປໃຊ້ໃນທົ່ວຊຸມຊົນກະສິກໍາຮ່ວມມື. ແຕ່ລະຕູ້ປະກອບມີຊ່ອງ MPPT ສອງ, ທາງເລືອກການປ້ອນຂໍ້ມູນ AC ປະສົມຢູ່ໃນສອງຫນ່ວຍທີ່ໃຫຍ່ທີ່ສຸດ, ແລະປະສົມປະສານ GPRS ຕິດຕາມກວດກາຫ່າງໄກສອກຫຼີກທີ່ເຊື່ອມຕໍ່ກັບເວທີ SCADA ສູນກາງຂອງເຈົ້າຫນ້າທີ່. ການ​ຕິດ​ຕັ້ງ​ແລະ​ການ​ກໍາ​ນົດ​ໄດ້​ສໍາ​ເລັດ​ໂດຍ​ຜູ້​ຮັບ​ເໝົາ​ໄຟ​ຟ້າ​ທ້ອງ​ຖິ່ນ​ໃນ​ໄລ​ຍະ​ສາມ​ເດືອນ​ປ່ອງ​ຢ້ຽມ​ລະ​ດູ​ແລ້ງ​. ປັ໊ມ borehole ທີ່ມີຢູ່ແລ້ວໄດ້ຖືກເກັບຮັກສາໄວ້ແລະເຊື່ອມຕໍ່ໂດຍກົງກັບເຄື່ອງ inverter ໃຫມ່.

ຜົນໄດ້ຮັບ

●  ຄ່ານໍ້າມັນກາຊວນຢູ່ທີ່ 20 ສະຖານທີ່ຫຼຸດລົງໃກ້ສູນ, ດ້ວຍການສໍາຮອງເຄື່ອງກໍາເນີດໄຟຟ້າມີຫນ້ອຍກວ່າ 2% ຂອງຊົ່ວໂມງປະຕິບັດການປະຈໍາປີທັງຫມົດ.

●  ປະລິມານການສົ່ງນ້ຳກົງກັນ ຫຼື ເກີນມາດຕະຖານການປ້ຳນ້ຳມັນກາຊວນ, ດ້ວຍໜ້າຕ່າງ MPPT ທີ່ຂະຫຍາຍອອກຈະເພີ່ມປະມານ 1.5 ຊົ່ວໂມງການສູບທີ່ມີປະສິດທິຜົນພິເສດຕໍ່ມື້.

●  ບໍ່ເກີດຄວາມລົ້ມເຫຼວຂອງຈັກສູບຈັກເທື່ອດຽວໃນ 18 ເດືອນທຳອິດຂອງການເຮັດວຽກ, ເຊິ່ງໄດ້ໃຫ້ຄະແນນຈາກການຄວບຄຸມການເລີ່ມຕົ້ນແບບອ່ອນໆ ແລະການປ້ອງກັນການແລ່ນແຫ້ງ.

●  ວິສະວະກອນຂອງເຈົ້າໜ້າທີ່ໄດ້ຕິດຕາມທັງໝົດ 20 ເວັບໄຊຈາກແຜງໜ້າປັດອັນດຽວ, ໄດ້ຮັບການເຕືອນ SMS ອັດຕະໂນມັດສຳລັບສະພາບຄວາມຜິດຕ່າງໆ, ຫຼຸດຄ່າໃຊ້ຈ່າຍໃນການເຂົ້າເບິ່ງເວັບໄຊໄດ້ຢ່າງຫຼວງຫຼາຍ.

●  ຜົນສຳເລັດຂອງການນຳໃຊ້ໃນເບື້ອງຕົ້ນນີ້ ໄດ້ນຳພາອຳນາດການຈັດສັນແຫຼ່ງທຶນໃຫ້ແກ່ລະບົບຕູ້ຕື່ມອີກ 35 ແຫ່ງໃນໄລຍະຕໍ່ໄປ, ຂະຫຍາຍຊົນລະປະທານພະລັງງານແສງຕາເວັນໄປສູ່ຊຸມຊົນກະສິກຳໃໝ່.
