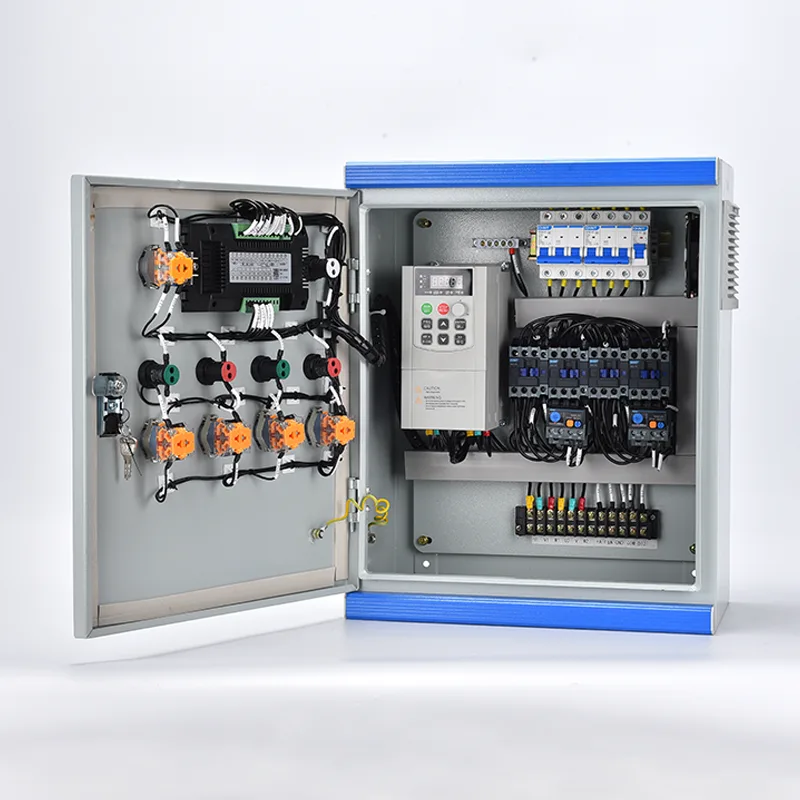

ແຜງຄວບຄຸມ HVAC

ແຜງຄວບຄຸມ HVAC ແຕ່ລະອັນແມ່ນໄດ້ຖືກອອກແບບຕາມຄວາມຕ້ອງການສະເພາະຂອງລະບົບກົນຈັກທີ່ມັນຄຸ້ມຄອງ — ບໍ່ວ່າຈະເປັນຫນ່ວຍບໍລິການຈັດການອາກາດທີ່ຫຸ້ມຫໍ່ດຽວ, ໂຮງງານຜະລິດເຄື່ອງເຢັນທີ່ມີປັ໊ມແລະຫໍເຮັດຄວາມເຢັນຫຼາຍ, ຫຼືລະບົບການຄຸ້ມຄອງເຂດ VAV ໃນທົ່ວອາຄານ. ເຮືອນກະດານຮອງຮັບໂຄງສ້າງພື້ນຖານໄຟຟ້າຢ່າງເຕັມທີ່: ການແຍກພະລັງງານຂາເຂົ້າ, ການປ້ອງກັນວົງຈອນ, ມໍເຕີ starters (ໂດຍກົງຕໍ່ເສັ້ນ, star-delta, Soft starters, ຫຼືຄວາມຖີ່ຂອງຕົວປ່ຽນແປງ), relay ຄວບຄຸມ, interlocks ຄວາມປອດໄພ, ແລະຕົວຄວບຄຸມສະເພາະ - ໂດຍທົ່ວໄປແມ່ນ PLC ຫຼື DDC - ມີຈຸດເຊັນເຊີພາກສະຫນາມສໍາລັບອຸນຫະພູມ, ຄວາມຊຸ່ມຊື່ນ, ຄຸນນະພາບອາກາດ, ການໄຫຼເຂົ້າ, ຄວາມກົດດັນ. ໜ້າຈໍສຳຜັດ ຫຼື ປຸ່ມກົດ HMI ທີ່ຕິດຢູ່ປະຕູເຮັດໃຫ້ການເບິ່ງເຫັນລະບົບໃນເວລາຈິງ ແລະ ການຄວບຄຸມພາລາມິເຕີ. ການເຊື່ອມຕໍ່ຜ່ານ BACnet, Modbus, ຫຼື Ethernet/IP ຊ່ວຍໃຫ້ການເຊື່ອມໂຍງເຂົ້າກັບລະບົບການຈັດການອາຄານ (BMS). ການໃຫ້ຄະແນນ enclosure ຈາກ IP42 ຫາ IP65 ເຫມາະສົມກັບຫ້ອງກົນຈັກພາຍໃນ, ເວທີພືດເທິງດາດຟ້າ, ແລະສະຖານທີ່ກາງແຈ້ງ. ໂຄງການປ້ອງກັນແບບຄົບວົງຈອນກວມເອົາວົງຈອນສັ້ນ, ການໂຫຼດເກີນ, ການສູນເສຍໄລຍະ, under/overvoltage, ແລະການຮົ່ວໄຫຼຂອງແຜ່ນດິນໂລກໃນທຸກໆວົງຈອນ, ມີການບັງຄັບໃຊ້ interlocks ດ້ານຄວາມປອດໄພສໍາລັບການປິດສັນຍານເຕືອນໄຟ, ການປ້ອງກັນ freeze, ແລະຫຼັກຖານສະແດງການໄຫຼຂອງອາກາດ. ການປະຕິບັດຕາມມາດຕະຖານ IEC 61439-1/2, IEC 60364, ແລະມາດຕະຖານຄວາມປອດໄພດ້ານໄຟຟ້າຂອງພາກພື້ນໄດ້ຖືກຮັກສາໄວ້ຢ່າງເຕັມທີ່.

ຄໍາຮ້ອງສະຫມັກທີ່ເຫມາະສົມ

ຈາກຕົວຈັດການທາງອາກາດດຽວໄປຫາໂຮງງານກາງທົ່ວວິທະຍາເຂດ, ແຜງຄວບຄຸມ HVAC ສະຫນອງປັນຍາໄຟຟ້າສູນກາງທີ່ເຮັດໃຫ້ລະບົບກົນຈັກເຮັດວຽກຢ່າງປອດໄພ, ມີປະສິດທິພາບ, ແລະການປະສານງານກັບເຄືອຂ່າຍອັດຕະໂນມັດອາຄານທີ່ກວ້າງຂວາງ.

ອາຄານຫ້ອງການການຄ້າ & ການພັດທະນາແບບປະສົມປະສານ

ຫໍສໍານັກງານໃຫຍ່, ສູນການຄ້າ, ແລະອາຄານແບບປະສົມໃຊ້ຫຼາຍຫນ່ວຍບໍລິການຈັດການອາກາດ, ເຄື່ອງເຢັນ, ຫໍລະບາຍຄວາມຮ້ອນ, ແລະເຂດລະບາຍອາກາດ. ແຜງຄວບຄຸມ HVAC ເປັນໃຈກາງໃນການຄວບຄຸມ ແລະ ການປົກປ້ອງແຕ່ລະຊຸດກົນຈັກ — ແຜງ AHU ຈັດການການສະໜອງ ແລະ ພັດລົມກັບຄືນ, ທໍ່ລະບາຍຄວາມເຢັນ, ເຄື່ອງດູດຄວາມເຢັນ, ແລະ ສະຖານະການກັ່ນຕອງ, ຫຼື ແຜງເຄື່ອງເຢັນທີ່ຈັດລຽງລຳດັບເຄື່ອງອັດຫຼາຍຕົວ, ປ້ຳປະຖົມ ແລະ ສຳຮອງ, ແລະ ພັດລົມຫໍລະບາຍຄວາມເຢັນ. ການປະສົມປະສານກັບ BMS ຂອງອາຄານຜ່ານ BACnet/IP ຫຼື Modbus ອະນຸຍາດໃຫ້ຜູ້ຈັດການສະຖານທີ່ສາມາດຕິດຕາມແລະປັບລະບົບທັງຫມົດຈາກສະຖານີເຮັດວຽກສູນກາງ.

ສິ່ງອຳນວຍຄວາມສະດວກດ້ານອຸດສາຫະກຳ ແລະການຜະລິດ

ໂຮງງານ, ໂຮງງານປຸງແຕ່ງ, ແລະສາງສິນຄ້າມັກຈະຕ້ອງການລະບາຍອາກາດທີ່ອຸທິດຕົນແລະຄວາມເຢັນຂະບວນການແຍກຕ່າງຫາກຈາກເຄື່ອງປັບອາກາດສະດວກສະບາຍ. ແຜງຄວບຄຸມໃນສະພາບແວດລ້ອມເຫຼົ່ານີ້ຄຸ້ມຄອງພັດລົມລະບາຍອາກາດທີ່ມີພະລັງງານສູງ, ໜ່ວຍອາກາດທີ່ສ້າງຂຶ້ນ, ລະບົບເກັບຂີ້ຝຸ່ນ, ແລະເຄື່ອງເຮັດຄວາມເຢັນໃນຂະບວນການ. ການຄວບຄຸມທີ່ອີງໃສ່ PLC ກັບໂປໂຕຄອນການສື່ສານອຸດສາຫະກໍາສະຫນັບສະຫນູນເຫດຜົນ interlock ສະລັບສັບຊ້ອນ - ເຊັ່ນ: ການປະສານງານການລະບາຍອາກາດກັບການດໍາເນີນງານຂອງສາຍການຜະລິດຫຼືການລະບາຍຄວາມຮ້ອນຂອງເຕົາອົບ. ຝາອັດປາກມົດລູກໜັກພ້ອມປ້ອງກັນຂີ້ຝຸ່ນ ແລະ ຄວາມຊຸ່ມຊື່ນທີ່ປັບປຸງແກ້ໄຂສະພາບແວດລ້ອມທີ່ທ້າທາຍ.

ສູນຂໍ້ມູນ ແລະສິ່ງອໍານວຍຄວາມສະດວກດ້ານພາລະກິດທີ່ສຳຄັນ

ການທຳຄວາມເຢັນຂອງສູນຂໍ້ມູນແມ່ນເປັນໜ້າທີ່ສຳຄັນ 24/7. ແຜງຄວບຄຸມ HVAC ຈັດການຕົວຈັດການອາກາດໃນຫ້ອງຄອມພິວເຕີ (CRAH), ເຄື່ອງປັບອາກາດໃນຫ້ອງຄອມພິວເຕີ (CRAC), ປໍ້ານໍ້າເຢັນ, ແລະພັດລົມ condenser ແມ່ນອອກແບບມາເພື່ອຄວາມຊໍ້າຊ້ອນແລະຄວາມຫນ້າເຊື່ອຖື. ການປ້ອນຂໍ້ມູນພະລັງງານຄູ່, ການເຊື່ອມໂຍງສະວິດການໂອນອັດຕະໂນມັດ, ແລະການສົ່ງສັນຍານເຕືອນທີ່ບໍ່ປອດໄພຮັບປະກັນຄວາມເຢັນສືບຕໍ່ຜ່ານສິ່ງລົບກວນຂອງຜົນປະໂຫຍດ. ການຄວບຄຸມອຸນຫະພູມແລະຄວາມຊຸ່ມຊື່ນທີ່ມີຄວາມຖືກຕ້ອງສູງ, ດ້ວຍການເຊື່ອມຕໍ່ Modbus/BACnet ກັບແພລະຕະຟອມການຈັດການໂຄງສ້າງພື້ນຖານຂອງສູນຂໍ້ມູນ (DCIM), ສະຫນອງການຕິດຕາມສິ່ງແວດລ້ອມໃນເວລາທີ່ແທ້ຈິງ.

ໂຮງໝໍ ແລະສິ່ງອໍານວຍຄວາມສະດວກດ້ານສຸຂະພາບ

ໂຮງລະຄອນປະຕິບັດການ, ຫ້ອງໂດດດ່ຽວ, ຫ້ອງສະອາດ, ແລະອຸປະຖໍາທົ່ວໄປແຕ່ລະຄົນຕ້ອງການຄຸນນະພາບອາກາດ, ອຸນຫະພູມ, ຄວາມຊຸ່ມຊື່ນ, ແລະຄວາມກົດດັນສະເພາະ. ແຜງຄວບຄຸມ HVAC ໃນການຕັ້ງຄ່າການດູແລສຸຂະພາບຈັດການສະພາບແວດລ້ອມທີ່ຊັດເຈນເຫຼົ່ານີ້. ຟັງຊັນສັນຍານເຕືອນທີ່ສໍາຄັນ — ອຸນຫະພູມສູງ/ຕໍ່າ, ການເດີນທາງຄວາມຊຸ່ມຊື່ນ, ການສູນເສຍກະແສລົມ ແລະສະຖານະການກັ່ນຕອງ — ແມ່ນສາຍຕໍ່ສາຍພະຍາບານຂອງອາຄານ ຫຼືລະບົບການຕິດຕາມສູນກາງ. ແຜງໄດ້ຖືກອອກແບບເພື່ອຄວາມງ່າຍຂອງການບໍາລຸງຮັກສາແລະລວມເອົາສະຖານທີ່ໂດດດ່ຽວທີ່ອະນຸຍາດໃຫ້ການບໍລິການໂດຍບໍ່ມີການປິດລະບົບ.

ໂຮງແຮມ, ຣີສອດ ແລະ ການຕ້ອນຮັບ

ຄວາມສະດວກສະບາຍຂອງແຂກແມ່ນສໍາຄັນທີ່ສຸດ. ແຜງຄວບຄຸມ HVAC ຄຸ້ມຄອງໂຮງງານຜະລິດເຄື່ອງເຢັນກາງ, ລະບົບຫມໍ້ຫຸງຕົ້ມ, ເຄື່ອງຈັບອາກາດຮັບໃຊ້ພື້ນທີ່ສາທາລະນະ, ແລະຕົວຄວບຄຸມພື້ນທີ່ຂອງຫນ່ວຍພັດລົມ coil ໃນທົ່ວຊັ້ນແຂກ. ຕາຕະລາງການເຂົ້າພັກຕາມໂຄງການທີ່ກຳນົດໄວ້ລ່ວງໜ້າຈະຫຼຸດການໃຊ້ພະລັງງານໃນຊ່ວງເວລາມີຄົນໜ້ອຍ ໃນຂະນະທີ່ຮັບປະກັນໃຫ້ຫ້ອງພັກເຂົ້າເຖິງຈຸດທີ່ສະດວກສະບາຍໃນເວລາເຊັກອິນ.

ວິທະຍາເຂດການສຶກສາ & ອາຄານສະຖາບັນ

ອາຄານມະຫາວິທະຍາໄລ, ໂຮງຮຽນ, ແລະສິ່ງອໍານວຍຄວາມສະດວກຂອງລັດຖະບານທີ່ແຜ່ຂະຫຍາຍໄປທົ່ວໂຄງສ້າງຕ່າງໆໄດ້ຮັບຜົນປະໂຫຍດຈາກແພລະຕະຟອມແຜງຄວບຄຸມ HVAC ທີ່ໄດ້ມາດຕະຖານ. ແຕ່ລະຫ້ອງກົນຈັກຂອງອາຄານແມ່ນໃຫ້ບໍລິການໂດຍຄະນະສະເພາະສໍາລັບ AHUs, ຈັກສູບນ້ໍາ, ແລະ terminal units, ເຄືອຂ່າຍທັງຫມົດກັບຄືນໄປບ່ອນ BMS ໃນທົ່ວວິທະຍາເຂດ. ວິທີການດັ່ງກ່າວເຮັດໃຫ້ການຝຶກອົບຮົມການບໍາລຸງຮັກງ່າຍຂຶ້ນ ແລະການຄຸ້ມຄອງອາໄຫຼ່.

ເຈາະເລິກດ້ານວິຊາການ

HVAC Control Panels are engineered as comprehensive power distribution, motor control, and automation assemblies — each custom-designed to match the mechanical equipment schedule and sequences of operation.

ການແຜ່ກະຈາຍພະລັງງານແລະການປ້ອງກັນວົງຈອນ

ພາກສ່ວນຂາເຂົ້າຮັບພະລັງງານສາມເຟດ (ໂດຍປົກກະຕິ 400V/480V, 50/60Hz) ຜ່ານປຸ່ມຕັດການເຊື່ອມຕໍ່ຫຼັກທີ່ສາມາດລັອກໄດ້ ຫຼືຕົວຕັດວົງຈອນ, ດ້ວຍວົງຈອນການທົນຕໍ່ວົງຈອນສັ້ນທີ່ຄິດໄລ່ສໍາລັບປະຈຸບັນຄວາມຜິດຂອງເວັບໄຊ. ການແຈກຢາຍທາງລຸ່ມແມ່ນຈັດລຽງຕາມການທໍາງານຂອງອຸປະກອນ: ສາຂາແຍກຕ່າງຫາກສໍາລັບພັດລົມ, ປັ໊ມ, ເຄື່ອງອັດ, ແລະວົງຈອນຄວບຄຸມ. ການປົກປ້ອງວົງຈອນມໍເຕີແມ່ນໃຫ້ໂດຍເຄື່ອງຕັດວົງຈອນແມ່ເຫຼັກຄວາມຮ້ອນຫຼືເຄື່ອງຕັດການເຊື່ອມຕໍ່ທີ່ຈັບຄູ່ກັບກະແສໄຟຟ້າເຕັມຂອງມໍເຕີ, ດ້ວຍລີເລ overload (ເອເລັກໂຕຣນິກຫຼືຄວາມຮ້ອນ) ສະຫນອງເສັ້ນໂຄ້ງການເດີນທາງ IEC Class 10/20/30. ພະ​ລັງ​ງານ​ຄວບ​ຄຸມ — ໂດຍ​ປົກ​ກະ​ຕິ 24VAC, 24VDC, ຫຼື 230VAC — ແມ່ນ​ໄດ້​ມາ​ຈາກ​ການ​ຫັນ​ປ່ຽນ​ການ​ຄວບ​ຄຸມ​ອຸ​ທິດ​ຕົນ​ທີ່​ມີ​ການ​ເຊື່ອມ​ຕໍ່​ເປັນ​ອິດ​ສະ​ຫຼະ​ວົງ​ຈອນ​ຮອງ​, ການ​ແຍກ​ເອ​ເລັກ​ໂຕຣ​ນິກ​ການ​ຄວບ​ຄຸມ​ຈາກ transients ຂ້າງ​ພະ​ລັງ​ງານ​.

ການຄວບຄຸມມໍເຕີແລະວິທີການເລີ່ມຕົ້ນ

Depending on motor size, starting torque requirements, and the mechanical system's tolerance for inrush current, the panel incorporates the appropriate starting method:

●  Direct-on-line (DOL) : ສໍາລັບພັດລົມຂະຫນາດນ້ອຍກວ່າ ແລະປໍ້າສູງເຖິງປະມານ 7.5kW

●  Star-delta : ສໍາລັບມໍເຕີກຳລັງປານກາງທີ່ຕ້ອງໃຊ້ກະແສໄຟຟ້າຫຼຸດລົງ

●   Soft starter : ສຳລັບປ້ຳ ແລະ ພັດລົມທີ່ທາງຍ່າງລຽບຈະຊ່ວຍກຳຈັດຄ້ອນນ້ຳ ຫຼື ສາຍແອວ.

●  Variable frequency drive (VFD) : for applications requiring speed modulation based on demand — such as AHU supply fans controlled by duct static pressure, or secondary chilled water pumps responding to differential pressure across the loop

VFDs ຖືກລະບຸດ້ວຍການຫຼຸດຜ່ອນຄວາມກົມກຽວກັນໃນຕົວ (DC link chokes) ແລະ output dV/dt filters ບ່ອນທີ່ຄວາມຍາວສາຍເກີນຂອບເຂດຈໍາກັດຂອງຜູ້ຜະລິດ. ໄດຣຟ໌ທັງໝົດຖືກກຳນົດຄ່າສຳລັບການຕິດຕໍ່ສື່ສານແບບ serial ກັບຕົວຄວບຄຸມຂອງແຜງສຳລັບການອ້າງອີງຄວາມໄວ ແລະຄຳຄິດເຫັນສະຖານະ.

ເວທີຄວບຄຸມ: PLC ທຽບກັບ DDC

ສະຖາປັດຕະຍະກໍາການຄວບຄຸມຖືກເລືອກໂດຍອີງໃສ່ຄວາມສັບສົນຂອງຄໍາຮ້ອງສະຫມັກແລະຄວາມຕ້ອງການການເຊື່ອມໂຍງ:

●  ຕົວຄວບຄຸມ DDC ແມ່ນປົກກະຕິສໍາລັບແອັບພລິເຄຊັນ HVAC ການຄ້າທີ່ປະສົມປະສານເຂົ້າໃນ BMS ຜ່ານ BACnet MS/TP ຫຼື BACnet/IP ເດີມ. ຫ້ອງສະຫມຸດຄໍາຮ້ອງສະຫມັກທີ່ກໍານົດໄວ້ກ່ອນໂຄງການກວມເອົາ AHU ມາດຕະຖານ, chiller, ແລະລໍາດັບ boiler.

●  ການຄວບຄຸມທີ່ອີງໃສ່ PLC ແມ່ນລະບຸໄວ້ສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາ, ການຈັດລໍາດັບຫຼາຍຕົວບີບອັດທີ່ຊັບຊ້ອນ, ຫຼືບ່ອນທີ່ລະບົບຈະຕ້ອງຕິດຕໍ່ພົວພັນກັບອຸປະກອນທີ່ບໍ່ແມ່ນ HVAC ເຊັ່ນ: ເຄື່ອງຈັກຂະບວນການ. ແພລດຟອມ PLC ຮອງຮັບ ladder logic, function block ຫຼືໂຄງສ້າງຂໍ້ຄວາມທີ່ມີໂຄງສ້າງ, ດ້ວຍ Profinet, Ethernet/IP, ຫຼື Modbus TCP communication.

●  Both platforms execute the defined sequence of operation: time schedules,temperature/pressure PID loops, start/stop sequencing, alarm generation, and runtime logging.

ການໂຕ້ຕອບຂອງເຊັນເຊີແລະສາຍໄຟພາກສະຫນາມ

ຕັນ terminal ທີ່ອຸທິດຕົນຮອງຮັບສາຍໄຟພາກສະຫນາມຈາກເຊັນເຊີອຸນຫະພູມ (NTC thermistors, RTD, 4-20mA), ຕົວປ່ຽນຄວາມກົດດັນແລະສະຫວິດ, ເຊັນເຊີຄວາມຊຸ່ມຊື່ນ, ສະຫຼັບການພິສູດການໄຫຼວຽນຂອງອາກາດທີ່ຕິດຢູ່ທໍ່, ສະຫຼັບຄວາມກົດດັນທີ່ແຕກຕ່າງກັນສໍາລັບສະຖານະການກັ່ນຕອງ, ແລະສັນຍານຕອບໂຕ້ຂອງວາວ / ຕົວກະຕຸ້ນ. ວັດສະດຸປ້ອນອະນາລ໋ອກທັງໝົດຖືກກັ່ນຕອງ ແລະ ປົກປ້ອງຕໍ່ກັບການກະຕຸ້ນຊົ່ວຄາວ. ວັດສະດຸປ້ອນດິຈິຕອລຖືກແຍກເປັນສ່ວນບຸກຄົນຜ່ານ optocouplers ຫຼື interposing relays. ກວດພົບຄວາມລົ້ມເຫຼວຂອງເຊັນເຊີຖືກກວດພົບ ແລະເປັນຕາຕົກໃຈ, ດ້ວຍກົນລະຍຸດການກັບຄືນທີ່ສາມາດກຳນົດຄ່າໄດ້ — ຕົວຢ່າງ, ການເລີ່ມຕົ້ນການເຮັດວຽກຂອງພັດລົມຄວາມໄວຄົງທີ່ຕໍ່ກັບການສູນເສຍເຊັນເຊີຄວາມດັນທໍ່.

HMI ແລະການໂຕ້ຕອບຜູ້ປະຕິບັດງານ

ໜ້າຈໍສຳຜັດ HMI ສີທີ່ຕິດຢູ່ປະຕູ (ໂດຍທົ່ວໄປແລ້ວ 7 ນິ້ວ ຫຼື ໃຫຍ່ກວ່າ) ຫຼື ຕົວຊີ້ວັດ LED ທີ່ແຍກກັນ ແລະປຸ່ມກົດຈະສະໜອງສ່ວນຕິດຕໍ່ຜູ້ໃຊ້ໃນທ້ອງຖິ່ນ. HMI ສະແດງກາຟິກສະຖານະລະບົບແບບສົດໆ — ອຸນຫະພູມ, ຄວາມຊຸ່ມຊື່ນ, ຄວາມກົດດັນ, ເວລາແລ່ນອຸປະກອນ, ທ່າອ່ຽງການບໍລິໂພກພະລັງງານ — ກັບ dashboards ທີ່ຜູ້ໃຊ້ສາມາດຕັ້ງຄ່າໄດ້. ການປັບຕົວພາລາມິເຕີແມ່ນປ້ອງກັນລະຫັດຜ່ານທີ່ມີລະດັບການເຂົ້າເຖິງຫຼາຍ (ຜູ້ປະຕິບັດການ, ຜູ້ຄຸມງານ, ວິສະວະກອນ). ການປະກາດໂມງປຸກປະກອບມີການບັນທຶກເຫດການເວລາທີ່ມີການຕິດຕາມການຮັບຮູ້. ສໍາລັບແຜງປະສົມປະສານ BMS, HMI ອາດຈະເຮັດຫນ້າທີ່ເປັນເຄື່ອງມື override ແລະ commissioning ໃນທ້ອງຖິ່ນແທນທີ່ຈະເປັນການໂຕ້ຕອບປະຈໍາວັນຕົ້ນຕໍ.

ຄວາມ​ປອດ​ໄພ Interlocks ແລະ​ເຫດ​ຜົນ​ການ​ປົກ​ປັກ​ຮັກ​ສາ​

Critical safety functions are implemented in hardwired logic independent of the controller, ensuring fail-safe operation even in the event of processor failure:

●  ສ່ວນຕິດຕໍ່ສັນຍານເຕືອນໄຟ: ການປ້ອນຂໍ້ມູນຕິດຕໍ່ແບບບໍ່ມີ volt ຈາກແຜງດັບເພີງບັງຄັບໃຫ້ປິດ AHU ແລະປິດ damper

●  ການປ້ອງກັນການແຊ່ແຂງ: ເຄື່ອງຄວບຄຸມອຸນຫະພູມຕໍ່າຢູ່ໃນປ່ຽງປ່ຽງນ້ຳຈະເຄື່ອນທີ່ໜ່ວຍ ແລະເປີດປ່ຽງເພື່ອປ້ອງກັນການແຕກຂອງປ່ຽງ.

●  ການພິສູດການໄຫຼວຽນຂອງອາກາດ: ສະວິດຄວາມດັນຕ່າງໃນກະແສລົມປ້ອງກັນການໄຫຼວຽນຂອງເຄື່ອງເຮັດຄວາມຮ້ອນໄຟຟ້າ ຫຼືອາຍແກັສ ໂດຍບໍ່ມີການກວດສອບກະແສລົມ

●  ສະວິດເຄື່ອງເຮັດຄວາມເຢັນຄວາມດັນສູງ ແລະແຮງດັນຕໍ່າ ປົກປ້ອງເຄື່ອງອັດລົມ

●  ສະວິດສັ່ນສະເທືອນ ແລະສັ່ນສະເທືອນຕາມທີ່ລະຫັດທ້ອງຖິ່ນຕ້ອງການ

interlocks ຄວາມປອດໄພທັງຫມົດແມ່ນສາຍໃນວົງຈອນການເດີນທາງຂອງ relay ການຄວບຄຸມຕົ້ນຕໍຫຼື PLC ຄວາມປອດໄພ, ຮັບປະກັນການປິດທັນທີທັນໃດແລະບໍ່ມີເງື່ອນໄຂ.

ການ​ກໍ່ສ້າງ​ສິ່ງ​ແວດ​ລ້ອມ​ແລະ​ສິ່ງ​ແວດ​ລ້ອມ

The panel enclosure is fabricated from 1.5mm to 2.0mm electro-galvanised or stainless steel sheet with a powder-coated finish. Common ratings include:

●  IP42/IP43 ສໍາລັບຫ້ອງກົນຈັກພາຍໃນທີ່ສະອາດ, ຄວບຄຸມອຸນຫະພູມ

●  IP54/IP55 ສໍາລັບຫ້ອງອຸປະກອນ, ຝາປິດໂຮງງານເທິງດາດຟ້າ, ຫຼືສະຖານທີ່ທີ່ມີແສງແດດ

●  IP65 ສໍາລັບການຕິດຕັ້ງກາງແຈ້ງທີ່ປະເຊີນກັບຝົນ, ຂີ້ຝຸ່ນ, ແລະແສງແດດໂດຍກົງ

ການຈັດການຄວາມຮ້ອນຢ່າງຫ້າວຫັນ — ການລະບາຍອາກາດທີ່ຖືກກອງດ້ວຍການຄວບຄຸມພັດລົມ thermostatic — ແມ່ນລວມຢູ່ກັບແຜງທີ່ມີຄວາມຫນາແຫນ້ນຂອງ VFD ຫຼືສະພາບແວດລ້ອມການຕິດຕັ້ງສະພາບແວດລ້ອມສູງ. ສໍາລັບຕູ້ກາງແຈ້ງ, ຜ້າມ່ານປ້ອງກັນແດດ, ເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານການຂົ້ນ, ແລະຮາດແວສະແຕນເລດທີ່ທົນທານຕໍ່ການກັດກ່ອນ.

ການສື່ສານແລະການເຊື່ອມໂຍງ BMS

ປະຕູການສື່ສານແປໂປໂຕຄອນຂອງຕົວຄວບຄຸມໄປຫາກະດູກສັນຫຼັງ BMS ຂອງສະຖານທີ່. BACnet ເດີມ (MS/TP ຫຼື IP), Modbus RTU/TCP, ແລະຕົວປ່ຽນທາງເລືອກ LonWorks ຫຼື Ethernet/IP. ຈຸດທີ່ຕິດຕາມທັງໝົດ — ອຸນຫະພູມ, ຄວາມກົດດັນ, ອັດຕາການໄຫຼ, ສະຖານະອຸປະກອນ, ຊົ່ວໂມງແລ່ນ, ຂໍ້ມູນພະລັງງານ, ແລະສະຖານະປຸກ — ແມ່ນເຮັດໃຫ້ BMS ເຫັນໄດ້. ການປັບຕັ້ງຈຸດຫ່າງໄກສອກຫຼີກແລະການຈັດການຕາຕະລາງເຮັດໃຫ້ການເພີ່ມປະສິດທິພາບພະລັງງານສູນກາງໃນທົ່ວກຸ່ມອາຄານທັງຫມົດ.

ຄຸນນະສົມບັດປະສິດທິພາບພະລັງງານ

ທາງເລືອກການວັດແທກພະລັງງານປະສົມປະສານວັດແທກລະດັບແຜງຫຼືການບໍລິໂພກການໂຫຼດສ່ວນບຸກຄົນ. ຕົວຄວບຄຸມສາມາດປະຕິບັດລໍາດັບການເພີ່ມປະສິດທິພາບພະລັງງານເຊັ່ນ: ການລະບາຍຄວາມຮ້ອນແບບບໍ່ເສຍຄ່າ, ການລະບາຍອາກາດທີ່ຄວບຄຸມຕາມຄວາມຕ້ອງການ (CO₂), ການເລີ່ມຕົ້ນ / ຢຸດທີ່ເຫມາະສົມ, ແລະການປັບອຸນຫະພູມນ້ໍາເຢັນໂດຍອີງໃສ່ສະພາບພາຍນອກ - ການຫຼຸດຜ່ອນການໃຊ້ພະລັງງານ HVAC ປະຈໍາປີ 15% ຫາ 25% ເມື່ອທຽບກັບການຄວບຄຸມພາລາມິເຕີຄົງທີ່.

4.ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ຄໍາຖາມທີ 1: ແຜງຄວບຄຸມ HVAC ເປັນຜະລິດຕະພັນມາດຕະຖານ ຫຼືຖືກອອກແບບເອງສໍາລັບແຕ່ລະໂຄງການບໍ?

ແຕ່ລະຄະນະກໍາມະແມ່ນ custom-engineered ເພື່ອໃຫ້ກົງກັບຕາຕະລາງອຸປະກອນກົນຈັກຂອງໂຄງການ, ລໍາດັບຂອງການດໍາເນີນງານ, ແລະບັນຊີລາຍຊື່ການໂຫຼດໄຟຟ້າ. ວິສະວະກອນແອັບພລິເຄຊັນຂອງພວກເຮົາເຮັດວຽກຈາກ P&ID ຂອງທ່ານ, ເອກະສານຂໍ້ມູນອຸປະກອນ, ແລະການຄວບຄຸມສະເພາະ. ສະຖາປັດຕະຍະກໍາພາຍໃນມາດຕະຖານແລະຫ້ອງສະຫມຸດອົງປະກອບຮັບປະກັນຄຸນນະພາບທີ່ສອດຄ່ອງໃນຂະນະທີ່ສອດຄ່ອງກັບຄວາມຕ້ອງການສະເພາະຂອງສະຖານທີ່.

Q2: ທ່ານໃຊ້ແພລະຕະຟອມຄວບຄຸມອັນໃດ - PLC ຫຼື DDC?

ພວກເຮົາສະເຫນີທັງສອງແລະຈະແນະນໍາເວທີທີ່ເຫມາະສົມໂດຍອີງໃສ່ໂຄງການຂອງທ່ານ. ຕົວຄວບຄຸມ DDC (BACnet-native) ເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກອາຄານການຄ້າທີ່ມີການເຊື່ອມໂຍງ BMS. PLCs ຖືກກໍານົດໄວ້ສໍາລັບສະຖານທີ່ອຸດສາຫະກໍາ, ລໍາດັບສະລັບສັບຊ້ອນ, ຫຼືບ່ອນທີ່ການເຊື່ອມໂຍງກັບອຸປະກອນທີ່ບໍ່ແມ່ນ HVAC ແມ່ນຕ້ອງການ. ການຊ່ວຍເຫຼືອຈາກຜູ້ຂາຍຫຼາຍອັນແມ່ນມີຢູ່ - ພວກເຮົາເຮັດວຽກກັບຍີ່ຫໍ້ຊັ້ນນໍາ ແລະຍັງສາມາດສະໜອງທາງເລືອກໃນເວທີເປີດໄດ້.

Q3: ອຸປະກອນ HVAC ແມ່ນຫຍັງທີ່ສາມາດຄວບຄຸມກະດານ?

ແຜງຂອງພວກເຮົາຖືກຕັ້ງຄ່າສໍາລັບອຸປະກອນ HVAC ທົ່ວໄປທັງຫມົດ: ຫນ່ວຍຈັດການອາກາດ (ປະລິມານຄົງທີ່ແລະ VAV), ຫນ່ວຍງານມຸງທີ່ຫຸ້ມຫໍ່, ໂຮງງານ chiller (ລະບາຍອາກາດແລະລະບາຍນ້ໍາ), ລະບົບ boiler, towers ຄວາມເຢັນ, ລະບົບປັ໊ມ (ປະຖົມ, ມັດທະຍົມ, ແລະຊັ້ນສູງ), ຫນ່ວຍງານພັດລົມ, ລະບາຍຄວາມຮ້ອນ, ແລະລະບົບສະກັດເອົາຄວັນຢາສູບ. ແຜງອຸປະກອນຫຼາຍອັນທີ່ຈັດການຫ້ອງກົນຈັກທັງໝົດແມ່ນເປັນການສະເຫນີມາດຕະຖານ.

Q4: ກະດານສາມາດປະສົມປະສານກັບລະບົບການຄຸ້ມຄອງອາຄານຂອງພວກເຮົາທີ່ມີຢູ່ບໍ?

ແມ່ນແລ້ວ. ມີໂປໂຕຄອນການສື່ສານລວມທັງ BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP, ແລະ LonWorks. ພວກເຮົາຈະຢືນຢັນໂປໂຕຄອນສະເພາະ, ອັດຕາ baud, ແລະລາຍການຈຸດໃນລະຫວ່າງໄລຍະວິສະວະກໍາເພື່ອຮັບປະກັນການເຊື່ອມໂຍງ plug-and-play ກັບ BMS ຂອງທ່ານ.

Q5: ມາດຕະຖານຄວາມປອດໄພແລະໃບຢັ້ງຢືນໃດທີ່ກະດານຕອບສະຫນອງ?

ແຜງໄດ້ຖືກອອກແບບແລະທົດສອບກັບ IEC 61439-1/2 ສໍາລັບການປະກອບ switchgear ແຮງດັນຕ່ໍາແລະການຄວບຄຸມ. ອົງປະກອບທັງໝົດມີເຄື່ອງໝາຍ CE. ການຢັ້ງຢືນພາກພື້ນເພີ່ມເຕີມ (UL, UKCA, ແລະອື່ນໆ) ແມ່ນມີຢູ່. ເອກະສານການທົດສອບການຍອມຮັບຂອງໂຮງງານ (FAT) ເຕັມຮູບແບບແມ່ນສະຫນອງໃຫ້ກັບທຸກໆກະດານ, ລວມທັງການກວດສອບວົງຈອນ, ການທົດສອບຄວາມຕ້ານທານຂອງ insulation, ການທົດສອບລໍາດັບການເຮັດວຽກ, ແລະການກວດສອບຄວາມປອດໄພ interlock.

Q6: ແຜງຖືກທົດສອບແນວໃດກ່ອນການຂົນສົ່ງ?

ທຸກໆກະດານຜ່ານການທົດສອບການຍອມຮັບຂອງໂຮງງານທີ່ສົມບູນແບບລວມທັງ: ການກວດສອບສາຍໄຟຈຸດຕໍ່ຈຸດ, ການທົດສອບຄວາມຕ້ານທານຂອງ insulation (ພະລັງງານແລະວົງຈອນຄວບຄຸມ), ການທົດສອບການເຮັດວຽກຢ່າງເຕັມທີ່ຂອງ motor starters ແລະ drives ທັງຫມົດ, ການຄວບຄຸມ I / O loop ການຄວບຄຸມ, ການທົດສອບການຈໍາລອງລໍາດັບການປະຕິບັດຕໍ່ກັບການບັນຍາຍການຄວບຄຸມທີ່ໄດ້ຮັບການອະນຸມັດ, HMI ແລະການທົດສອບການໂຕ້ຕອບການສື່ສານ, ແລະຄວາມປອດໄພຂອງຫນ້າທີ່ interlock. ບົດລາຍງານ FAT ລາຍລະອຽດແມ່ນສະຫນອງໃຫ້ກັບຄະນະກໍາມະ.

Q7: ການບໍາລຸງຮັກສາແມ່ນຫຍັງຫຼັງຈາກການຕິດຕັ້ງ?

ການບໍາລຸງຮັກສາປະຈໍາປີທີ່ແນະນໍາປະກອບມີ: ການຖ່າຍຮູບຄວາມຮ້ອນຂອງການເຊື່ອມຕໍ່ໄຟຟ້າເພື່ອກໍານົດການຢຸດວ່າງ, ການກວດສອບການເຮັດວຽກຂອງຄວາມປອດໄພ interlocks ແລະການຢຸດສຸກເສີນ, ການກວດສອບການປັບຕົວເຊັນເຊີ, ການກວດສອບພັດລົມເຢັນແລະການກັ່ນຕອງສະພາບ, ແລະການທໍາຄວາມສະອາດທົ່ວໄປຂອງ enclosure. ອົງປະກອບທັງຫມົດແມ່ນສາມາດເຂົ້າເຖິງໄດ້ໂດຍຜ່ານປະຕູທາງຫນ້າ; ອາໄຫຼ່ທີ່ສໍາຄັນເຊັ່ນ: fuses ແລະ coils contactor ໄດ້ຖືກລະບຸໄວ້ໃນຄູ່ມືການບໍາລຸງຮັກສາທີ່ສະຫນອງໃຫ້.

Q8: ທ່ານສາມາດສະຫນັບສະຫນູນຄະນະກໍາມະການພາກສະຫນາມ?

Remote commissioning support via video call is included with every panel. On-site commissioning and BMS integration services can be arranged depending on project location and scope.

ສະໜາມບິນສາກົນໃໝ່ — ການຕິດຕັ້ງແຜງຄວບຄຸມ HVAC

ຄວາມເປັນມາ

ສະໜາມ​ບິນ​ສາກົນ​ໃຫຍ່​ແຫ່ງ​ໜຶ່ງ​ໃນ​ຕາ​ເວັນ​ອອກ​ກາງ​ໄດ້​ກໍ່ສ້າງ​ສະຖານີ​ໂດຍສານ​ແຫ່ງ​ໃໝ່​ເພື່ອ​ຕອບ​ສະໜອງ​ຄວາມ​ຕ້ອງການ​ຄວາມ​ສາມາດ​ທີ່​ເພີ່ມ​ຂຶ້ນ. ສະຖານີດັ່ງກ່າວ, ກວ້າງກວ່າ 700,000 ຕາແມັດ, ຕ້ອງການໂຄງສ້າງພື້ນຖານ HVAC ທີ່ສົມບູນແບບເພື່ອຮັກສາຄວາມສະດວກສະບາຍຂອງຜູ້ໂດຍສານໃນທົ່ວຫ້ອງອອກເດີນທາງ, ດ່ານຂາເຂົ້າ, ເຂດຂາຍຍ່ອຍ, ຫ້ອງຮັບແຂກ, ແລະພື້ນທີ່ຈັດກະເປົາໃນອຸນຫະພູມກາງແຈ້ງສູງສຸດເຖິງ 50 ອົງສາ.

ສິ່ງທ້າທາຍ

ການອອກແບບກົນຈັກໄດ້ລະບຸໂຮງງານຜະລິດເຄື່ອງເຢັນກາງທີ່ມີເຄື່ອງເຢັນ centrifugal 12 ເຄື່ອງ, 48 ຫນ່ວຍຈັດການອາກາດຕັ້ງແຕ່ 15kW ຫາ 160kW, ຊຸດປັ໊ມນ້ໍາເຢັນຈໍານວນຫລາຍ (ປະຖົມແລະມັດທະຍົມ), ພັດລົມ tower cooling, ventilators ພະລັງງານ, ແລະການລະບາຍອາກາດທີ່ອຸທິດຕົນສໍາລັບການຈັດການກະເປົ໋າຫຸ້ມຫໍ່ແລະພື້ນທີ່ພືດ. ອຸປະກອນທັງໝົດໄດ້ຖືກແຈກຢາຍໄປທົ່ວຊັ້ນກົນຈັກຫຼາຍຊັ້ນ ແລະຊັ້ນວາງຂອງໂຮງງານເທິງຫຼັງຄາ.

ຜູ້ຮັບເຫມົາໄຟຟ້າຂອງໂຄງການປະເຊີນກັບຕາຕະລາງການກໍ່ສ້າງທີ່ຫຍຸ້ງຍາກ. ການສ້າງແຜງຄວບຄຸມແຕ່ລະອັນສໍາລັບແຕ່ລະຊິ້ນສ່ວນຂອງອຸປະກອນຈະຕ້ອງມີຊ່າງໄຟຟ້າຈໍານວນຫຼວງຫຼາຍຢູ່ໃນສະຖານທີ່ສໍາລັບໄລຍະເວລາຂະຫຍາຍ, ແນະນໍາການປ່ຽນແປງດ້ານຄຸນນະພາບ, ແລະຄວາມຜິດພາດການປະສານງານຄວາມສ່ຽງລະຫວ່າງຜູ້ຮັບເຫມົາໄຟຟ້າແລະຄວບຄຸມ. ຜູ້ປະກອບການສະຫນາມບິນຍັງບັງຄັບໃຫ້ການເຊື່ອມໂຍງ BACnet ຢ່າງເຕັມທີ່ກັບ BMS ວິສາຫະກິດຂອງສະຖານທີ່ສໍາລັບການຄຸ້ມຄອງພະລັງງານລວມສູນແລະການບໍາລຸງຮັກສາການຄາດຄະເນ.

ເປັນຫຍັງແຜງຄວບຄຸມ HVAC ທີ່ມີວິສະວະກຳຈາກໂຮງງານ?

The project team elected to procure all HVAC control panels as factory-engineered, pre-tested assemblies. The advantages were decisive:

●  Every panel was designed from the mechanical equipment schedule and the controls consultant's sequence of operation, ensuring a one-to-one match between each panel and its assigned equipment.

●  ການກະຈາຍພະລັງງານພາຍໃນທັງໝົດ, ການປ້ອງກັນມໍເຕີ, VFDs, ສາຍໄຟຄວບຄຸມ, PLC/DDC logic, ແລະການຕັ້ງຄ່າ HMI ໄດ້ຖືກປະກອບຢ່າງຄົບຖ້ວນ ແລະທົດສອບຢູ່ໃນໂຮງງານກ່ອນການຈັດສົ່ງ — ບີບອັດເວລາຢູ່ໃນບ່ອນເພື່ອຕິດຕັ້ງແຜງ, ເຊື່ອມຕໍ່ໄຟຟ້າຂາເຂົ້າ, ແລະການປິດສາຍເຊັນເຊີພາກສະໜາມ.

●  The BACnet communication gateway was pre-configured, and a full points list was supplied to the BMS integrator before panels arrived, eliminating lengthy field protocol debugging.

●  Safety interlocks — fire alarm shutdown, freeze protection for chilled water coils, airflow-proving interlock for electric heaters — were hardwired in the factory with documented verification, satisfying the strict airport authority safety requirements.

●  Consistent panel design across all 48 AHUs simplified operator training and spare parts stocking for the airport maintenance team.

ການນຳໃຊ້

ແປດສິບຫົກແຜງຄວບຄຸມ HVAC ໄດ້ຖືກຜະລິດແລະສົ່ງ - ກວມເອົາເຄື່ອງເຢັນ, ປັ໊ມ, AHU, ແລະລະບົບການຟື້ນຟູພະລັງງານ. ຂະໜາດຂອງແຜງມີຕັ້ງແຕ່ຝາອັດຝາອັດແໜ້ນໜາສຳລັບໜ່ວຍລະບາຍອາກາດຂະໜາດນ້ອຍຈົນເຖິງຕູ້ຕັ້ງພື້ນຫຼາຍພາກສ່ວນສຳລັບ 160kW AHUs ທີ່ມີ VFDs ປະສົມປະສານ. ແຜງທັງໝົດລວມເອົາປະຕູການສື່ສານ BACnet/IP ແລະໜ້າຈໍສຳຜັດ HMI ທີ່ຕິດຢູ່ກັບປະຕູເພື່ອເຂົ້າເຖິງຜູ້ປະກອບການໃນທ້ອງຖິ່ນ. ແຜງໄດ້ຖືກຈັດສົ່ງໂດຍໂຄງການກ່ອນໂຄງການແລະການທົດສອບ FAT, ດ້ວຍຊຸດເອກະສານຂອງແຕ່ລະກະດານລວມທັງແຜນວາດສາຍໄຟທີ່ສ້າງຂຶ້ນ, ການພິມຕາມເຫດຜົນຂອງຕົວຄວບຄຸມ, ແລະໃບຢັ້ງຢືນ FAT.

ຜົນໄດ້ຮັບ

●  On-site commissioning time was reduced by approximately 50% compared to budget estimates based on traditional site-fabricated panels, helping the terminal meet its opening deadline.

●  The factory FAT programme identified and rectified 12 sequence logic conflicts during pre-testing — problems that would otherwise have emerged during expensive on-site troubleshooting.

●  Full BACnet integration with the airport BMS was achieved within three weeks of panel energisation, with all 86 panels reporting operational data and accepting supervisory commands.

●  ໃນປີທຳອິດຂອງການດໍາເນີນງານ, ຂໍ້ມູນ BMS ທີ່ບັນທຶກໄວ້ໄດ້ຊ່ວຍໃຫ້ທີມງານສິ່ງອໍານວຍຄວາມສະດວກສາມາດປັບຕາຕະລາງການຣີເຊັດອຸນຫະພູມຂອງນໍ້າເຢັນໄດ້, ບັນລຸການຫຼຸດຜ່ອນການໃຊ້ພະລັງງານຂອງໂຮງງານ chiller 12% ເມື່ອປຽບທຽບກັບການອອກແບບພື້ນຖານຂອງຕົ້ນສະບັບ.

●  The airport's maintenance contractor reported minimal corrective work, crediting the standardised panel design and comprehensive documentation for efficient team familiarisation.
