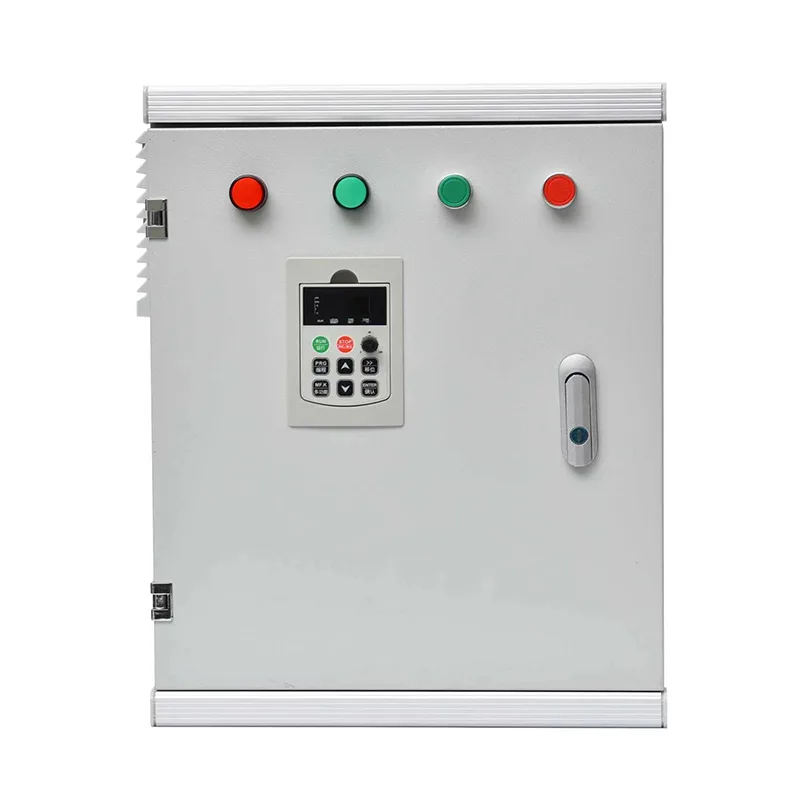

Soft Starter Cabinet

Soft Starter Cabinet ທີ່ສະເໜີໃຫ້ໂດຍ Csivei ຜູ້ຜະລິດຊັ້ນນໍາຂອງຈີນ ປະກອບມີ ໜ່ວຍ starter Soft 3 ເຟດ (ໃຫ້ຄະແນນຈາກ 7.5 ຫາ 800 kW, 380–690 V), ເຄື່ອງຕັດວົງຈອນຂາເຂົ້າ ຫຼື fused disconnect, contactor bypass ໃນຕົວ, motor overload relay, ແລະ transformer. ລັກສະນະການເລີ່ມຕົ້ນ — ຂີດຈຳກັດປັດຈຸບັນທີ່ສາມາດຂຽນໄດ້ຕາມໂປຣແກຣມ, ເວລາຂອງແຮງດັນ, ແລະແຮງບິດເບື້ອງຕົ້ນ — ຖືກຕັ້ງຜ່ານປຸ່ມກົດດິຈິຕອນ ຫຼື HMI. ຫນ້າທີ່ທາງເລືອກປະກອບມີທາງຍ່າງອ່ອນໆສໍາລັບລະບົບປັ໊ມເພື່ອປ້ອງກັນຄ້ອນນ້ໍາ. ການປົກປ້ອງກວມເອົາວົງຈອນສັ້ນ, overload, ການສູນເສຍໄລຍະ, under/overvoltage, ແລະ thyristor overtemperature. ການສື່ສານມາດຕະຖານຜ່ານ Modbus RTU ອະນຸຍາດໃຫ້ເຊື່ອມຕໍ່ກັບພືດ DCS ຫຼື SCADA; ທາງເລືອກ Profibus, Profinet, ຫຼື Ethernet/IP ແມ່ນມີຢູ່. ຝາປິດພື້ນເຮືອນແມ່ນ fabricated ຈາກເຫຼັກ galvanized ສໍາເລັດຮູບທີ່ເຄືອບຝຸ່ນ, ຈັດອັນດັບ IP42 ເຖິງ IP55, ເຫມາະສົມສໍາລັບຫ້ອງໄຟຟ້າໃນລົ່ມແລະສະພາບແວດລ້ອມອຸດສາຫະກໍາຂີ້ຝຸ່ນ.

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ

ສໍາລັບມໍເຕີທີ່ເຮັດວຽກຢູ່ໃນຄວາມໄວຄົງທີ່ແຕ່ຕ້ອງການການເລີ່ມຕົ້ນທີ່ອ່ອນໂຍນເພື່ອປົກປ້ອງອຸປະກອນທີ່ຂັບເຄື່ອນແລະເຄືອຂ່າຍໄຟຟ້າ, Soft Starter Cabinet ສະຫນອງທາງເລືອກທີ່ຫນາແຫນ້ນ, ບໍາລຸງຮັກສາຕ່ໍາກັບເຄື່ອງເລີ່ມຕົ້ນໂດຍກົງຫຼືດາວ - delta.

ສະຖານີສູບນ້ຳ ແລະນ້ຳເສຍ

ການດູດເອົານ້ໍາດິບ, boosters, ແລະການໂອນ pumps ໄດ້ຮັບຜົນປະໂຫຍດຈາກການເລີ່ມຕົ້ນອ່ອນ, ເຊິ່ງກໍາຈັດຄ້ອນນ້ໍາໃນທໍ່ແລະຫຼຸດຜ່ອນການສວມໃສ່ຂອງກົນຈັກກ່ຽວກັບ impeller ປັ໊ມແລະຂໍ້ຕໍ່. ຟັງຊັນການຢຸດແບບອ່ອນໆທີ່ສ້າງມາເຮັດໃຫ້ການດຸ່ນດ່ຽງການກວດສອບວາວ slam ແລະຄວາມກົດດັນເພີ່ມຂຶ້ນ. ການປະຕິບັດທາງຜ່ານໃນລະຫວ່າງການແລ່ນສະຫມໍ່າສະເຫມີຮັບປະກັນການຜະລິດຄວາມຮ້ອນຕູ້ຫນ້ອຍ, ເຖິງແມ່ນວ່າຢູ່ໃນສະຖານີປັ໊ມທີ່ມີການລະບາຍອາກາດຈໍາກັດ.

ລະບົບພັດລົມ HVAC & Compressor

ຕູ້ເຢັນ, ພັດລົມ tower cooling, ແລະ motor ຫນ່ວຍຈັດການອາກາດຂະຫນາດໃຫຍ່ໃນອາຄານການຄ້າສາມາດດຶງກະແສໄຟເລີ່ມຕົ້ນສູງທີ່ເຮັດໃຫ້ໄຟ flicker ແລະ strain ການຄວບຄຸມເຄື່ອງກໍາເນີດໄຟຟ້າ. ຕູ້ເລີ່ມຕົ້ນອ່ອນໆຈຳກັດກະແສກະແສໄຟຟ້າໃຫ້ເຕັມ 3-4 ເທົ່າ, ປ້ອງກັນແຮງດັນໄຟຟ້າຫຼຸດລົງ. Bypass contactors ກໍາຈັດການສູນເສຍ thyristor ຢ່າງຕໍ່ເນື່ອງ, ຮັກສາປະສິດທິພາບພະລັງງານຂອງລະບົບໃນລະຫວ່າງຊົ່ວໂມງເຮັດວຽກຍາວຂອງອາຄານ.

ການຂຸດຄົ້ນບໍ່ແຮ່ & ເຄື່ອງລໍາລຽງ ແລະເຄື່ອງປັ່ນປ່ວນ

ເຄື່ອງລຳລຽງສາຍແອວ ແລະເຄື່ອງປັ້ນຫີນ ຕ້ອງການການໃຊ້ແຮງບິດທີ່ອ່ອນໂຍນໃນລະຫວ່າງການເລີ່ມຕົ້ນເພື່ອປົກປ້ອງກ່ອງເກຍ, ສາຍແອວ, ແລະຂໍ້ຕໍ່ຈາກການເກີດການຊ໊ອກ. ຄຸນສົມບັດການເລີ່ມຕົ້ນທີ່ປັບໄດ້ຂອງຕົວເລີ່ມຕົ້ນອ່ອນໆໃຫ້ກຳມະຈອນທີ່ມີແຮງບິດສູງໄລຍະສັ້ນໆ ກ່ອນທີ່ຈະເລັ່ງ, ເອົາຊະນະການແຕກຫັກຂອງສາຍແອວທີ່ບັນຈຸເຕັມທີ່. ເມື່ອມໍເຕີແລ່ນ, contactor bypass ຮັບປະກັນການເຮັດວຽກທີ່ເຢັນ, ປະຫຍັດພະລັງງານໃນສະພາບແວດລ້ອມທີ່ມີຝຸ່ນ, ອຸນຫະພູມສູງ.

ເຄື່ອງອັດອຸດສາຫະກຳ ແລະເຄື່ອງປັ່ນປ່ວນ

Screw ແລະ reciprocating compressors ໃນໂຮງງານຜະລິດ, ຄຽງຄູ່ກັບ mixers ແລະ agitators ໃນການປຸງແຕ່ງສານເຄມີ, ເລີ່ມຕົ້ນພາຍໃຕ້ການໂຫຼດແລະຕ້ອງການການເລັ່ງກ້ຽງ. ເຄື່ອງເລີ່ມຕົ້ນອ່ອນໆ ກຳ ຈັດແຮງບິດທີ່ເລັ່ງດ່ວນທີ່ເລັ່ງການເກີດລູກແລະການສວມໃສ່ຂອງ vane, ໃນຂະນະທີ່ການດໍາເນີນງານ bypass ຮັບປະກັນບໍ່ມີການສູນເສຍ thyristor ໃນລະຫວ່າງການແລ່ນຢ່າງຕໍ່ເນື່ອງຍາວ.

ຊົນລະປະທານກະສິກຳ & ເຄື່ອງປ້ຳນ້ຳເລິກ

ປັ໊ມ submersible ດີເລິກແລະລະບົບ sprinkler ຂະຫນາດໃຫຍ່ໃນເຂດຫ່າງໄກສອກຫຼີກແມ່ນອີງໃສ່ການ starters ອ່ອນເພື່ອປ້ອງກັນ shafts pump ແລະທໍ່ນ້ໍາດີຈາກການເລີ່ມຕົ້ນຂອງແຮງບິດ. ຕູ້ແມ່ນເຂົ້າກັນໄດ້ກັບອຸປະກອນເຄື່ອງກໍາເນີດ, ເນື່ອງຈາກວ່າກະແສ inrush ຫຼຸດລົງເຮັດໃຫ້ເຄື່ອງກໍາເນີດຂະຫນາດນ້ອຍສາມາດເລີ່ມຕົ້ນການສູບນ້ໍາຂະຫນາດໃຫຍ່. ການປະຕິບັດທາງຜ່ານຊ່ວຍຫຼຸດຜ່ອນການບໍລິໂພກນໍ້າມັນໃນລະດູການຊົນລະປະທານ.

ເຈາະເລິກດ້ານວິຊາການ

The Soft Starter Cabinet ປະສົມປະສານເຄື່ອງເລີ່ມຕົ້ນອ່ອນທີ່ອີງໃສ່ thyristor ກັບມໍເຕີເຕັມແລະການປ້ອງກັນວົງຈອນໃນ enclosure ທາງສ່ວນຫນ້າຂອງສາຍດຽວ, ເຫມາະສໍາລັບການຄວບຄຸມມໍເຕີຄວາມໄວຄົງທີ່ອຸດສາຫະກໍາ.

ການເລັ່ງແຮງດັນທີ່ອີງໃສ່ Thyristor

ຕົວເລີ່ມຕົ້ນອ່ອນຈະຄວບຄຸມເຄື່ອງ rectifiers ທີ່ຄວບຄຸມດ້ວຍຊິລິຄອນຂະໜານ 6 ອັນ (SCR), ໜຶ່ງຄູ່ຕໍ່ໄລຍະ, ເພື່ອເພີ່ມແຮງດັນຂອງມໍເຕີຢ່າງຄ່ອງແຄ້ວຈາກລະດັບແຮງບິດເບື້ອງຕົ້ນທີ່ສາມາດປັບໄດ້ (ໂດຍປົກກະຕິແລ້ວ 30–60% ຂອງຕົວເລກ) ເປັນແຮງດັນເຕັມໃນໄລຍະເວລາທີ່ຜູ້ໃຊ້ຕັ້ງ (0.5–60 ວິນາທີ). ໃນ​ລະ​ຫວ່າງ​ການ​ຂຶ້ນ, ປະ​ຈຸ​ບັນ​ແມ່ນ​ຈໍາ​ກັດ​ຈໍາ​ກັດ​ຫຼາຍ​ກໍາ​ນົດ​ຂອງ​ປະ​ຈຸ​ບັນ​ເຕັມ​, ໂດຍ​ປົກ​ກະ​ຕິ 3–5x​, ການ​ປ້ອງ​ກັນ​ການ​ຫັນ​ປ່ຽນ​ຫຼື​ເຄື່ອງ​ຜະ​ລິດ​ເກີນ​. ເມື່ອມໍເຕີເຂົ້າໃກ້ຄວາມໄວ synchronous, algorithm ພາຍໃນຈະກວດພົບການຫຼຸດລົງຂອງປະຈຸບັນແລະສົ່ງສັນຍານໃຫ້ contactor bypass ປິດ, ເຊື່ອມຕໍ່ມໍເຕີໂດຍກົງກັບ mains. ນີ້ shunts ປະຈຸບັນອອກຈາກ SCRs, ກໍາຈັດການສູນເສຍ conduction ແລະການຜະລິດຄວາມຮ້ອນຂອງເຂົາເຈົ້າ.

Bypass ການດໍາເນີນງານແລະການແລ່ນຢ່າງຕໍ່ເນື່ອງ

ຫຼັງຈາກການເລີ່ມຕົ້ນ, ປະຈຸບັນ motor ທັງຫມົດໄຫຼຜ່ານ contactor bypass ກົນຈັກ, ເຊິ່ງຖືກຈັດອັນດັບສໍາລັບຫນ້າທີ່ຢ່າງຕໍ່ເນື່ອງ. SCRs ຍັງຄົງປິດຢູ່, ດັ່ງນັ້ນເຄື່ອງເລີ່ມຕົ້ນອ່ອນໆປະກອບສ່ວນບໍ່ມີຫຍັງທີ່ຈະເພີ່ມຄວາມຮ້ອນ. ນີ້ແມ່ນປະໂຫຍດທີ່ສໍາຄັນກວ່າ VFDs ໃນຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມໄວຄົງທີ່ - ຕູ້ເຢັນແລະຕ້ອງການລະບາຍອາກາດຫນ້ອຍທີ່ສຸດ. ຖ້າເລືອກຈຸດຢຸດທີ່ອ່ອນໆ, ທາງຜ່ານຈະເປີດໃນເວລາປິດ, ແລະ SCRs ເຊື່ອມຕໍ່ໃຫມ່ເພື່ອເຮັດໃຫ້ແຮງດັນໄຟຟ້າຫຼຸດລົງເທື່ອລະກ້າວ, ປ້ອງກັນນ້ໍາຄ້ອນຕີ.

ມໍເຕີແລະການປ້ອງກັນວົງຈອນ

ຕູ້ໃຫ້ການປົກປ້ອງມໍເຕີເຕັມຮູບແບບໂດຍຜ່ານເຄື່ອງຕັດວົງຈອນແມ່ເຫຼັກຄວາມຮ້ອນແລະເຄື່ອງສົ່ງຕໍ່ເອເລັກໂຕຣນິກ overload ກັບໄລຍະການສູນເສຍແລະການກວດພົບຄວາມບໍ່ສົມດຸນໃນປະຈຸບັນ. ການປ້ອງກັນວົງຈອນສັ້ນແມ່ນປະສານງານກັນເພື່ອຮັກສາຄວາມສົມບູນຂອງ SCR. ການປົກປ້ອງເພີ່ມເຕີມລວມມີ:

● ການປ້ອງກັນ under/overvoltage, ປິດລົງກ່ອນຄວາມເສຍຫາຍ motor ຈາກຄວາມຜິດປົກກະຕິຂອງແຮງດັນ

● ການຮັບຮູ້ອຸນຫະພູມເກີນຂອງ Thyristor, ດ້ວຍສັນຍານເຕືອນ ແລະຂັ້ນຕອນການເດີນທາງ

●  ການກວດສອບການປີ້ນກັບໄລຍະ ແລະການສູນເສຍໄລຍະ

●  ການປ້ອງກັນຕົວຕັ້ງ ແລະ ລັອກ-rotor ຜ່ານຣີເລ

ການ​ຕິດ​ກັນ​ດ້ານ​ຄວາມ​ປອດ​ໄພ​ພາຍ​ນອກ (ເຊັ່ນ, ການ​ຢຸດ​ສຸກ​ເສີນ, ສະ​ຫຼັບ​ການ​ສັ່ນ​ສະ​ເທືອນ) ແມ່ນ​ສາຍ​ເຂົ້າ​ໄປ​ໃນ​ວົງ​ຈອນ​ຄວບ​ຄຸມ​ໂດຍ​ຜ່ານ​ຈຸດ​ພິ​ເສດ.

ການຄວບຄຸມການໂຕ້ຕອບແລະການສື່ສານ

ປຸ່ມກົດດິຈິຕອນທີ່ມີຈໍສະແດງຜົນ LCD ຢູ່ໃນຫນ່ວຍເລີ່ມຕົ້ນສະຫນອງການຕັ້ງຄ່າພາລາມິເຕີໃນທ້ອງຖິ່ນ, ການຄວບຄຸມການເລີ່ມຕົ້ນ / ຢຸດ, ແລະການຊີ້ບອກສະຖານະການ - ລວມທັງເຄື່ອງປະຈຸບັນ, ແຮງດັນ, ແລະລະຫັດຄວາມຜິດ. HMI ທີ່ຕິດປະຕູສາມາດປະສົມປະສານສໍາລັບຕູ້ຂະຫນາດໃຫຍ່. ມາດ​ຕະ​ຖານ RS485 Modbus RTU ອະ​ນຸ​ຍາດ​ໃຫ້​ການ​ເລີ່ມ​ຕົ້ນ / ການ​ຢຸດ​ຫ່າງ​ໄກ​ສອກ​ຫຼີກ​, ການ​ດາວ​ໂຫຼດ​ພາ​ລາ​ມິ​ເຕີ​, ແລະ​ການ​ລາຍ​ງານ​ການ​ປຸກ​ກັບ DCS ຫຼື SCADA​. ສໍາລັບເຄືອຂ່າຍພືດທີ່ຕ້ອງການ, Profibus DP, Profinet, ຫຼື Ethernet/IP gateways ແມ່ນມີຢູ່.

ການຫຸ້ມຫໍ່ແລະການຄຸ້ມຄອງຄວາມຮ້ອນ

ຕູ້ທີ່ຕັ້ງຢູ່ເທິງພື້ນແມ່ນກໍ່ສ້າງຈາກແຜ່ນເຫຼັກກ້າ galvanized ໜັກ ທີ່ມີການເຄືອບຝຸ່ນທີ່ທົນທານຕໍ່ສະພາບອາກາດ. ເນື່ອງຈາກຄວາມຮ້ອນຂອງ thyristor ຖືກສ້າງຂຶ້ນພຽງແຕ່ໃນລະຫວ່າງການເລີ່ມຕົ້ນແລະຢຸດ ramps ຍາວວິນາທີ, ຄວາມເຢັນ convection ທໍາມະຊາດມັກຈະພຽງພໍສໍາລັບຕູ້ພາຍໃນ. ສໍາລັບຫນ່ວຍງານທີ່ມີພະລັງງານສູງຫຼືສະພາບແວດລ້ອມສູງ, ພັດລົມບັງຄັບອາກາດທີ່ມີການກັ່ນຕອງທີ່ມີການຄວບຄຸມອຸນຫະພູມແມ່ນສະຫນອງໃຫ້. ລະດັບການປ້ອງກັນມາດຕະຖານແມ່ນ IP42 ຫາ IP54; ການຈັດອັນດັບທີ່ສູງຂຶ້ນແມ່ນມີຢູ່ສໍາລັບສະຖານທີ່ຂີ້ຝຸ່ນຫຼືກາງແຈ້ງ.

ການປະຕິບັດຕາມແລະການທົດສອບ

ແຕ່ລະຕູ້ຜ່ານການທົດສອບການຍອມຮັບຂອງໂຮງງານລວມທັງ: ການວັດແທກຄວາມຕ້ານທານຂອງວົງຈອນໄຟຟ້າ, ການກວດສອບວົງຈອນໄຟ SCR, ການດໍາເນີນງານ bypass contactor, ແລະການທົດສອບການເຮັດວຽກຂອງໂປໄຟເລີ່ມຕົ້ນ / ຢຸດທັງຫມົດທີ່ມີໂຄງການແລະຫນ້າທີ່ປ້ອງກັນ. ການປະກອບໄດ້ຖືກອອກແບບແລະທົດສອບກັບ IEC 61439-1/2, ແລະວົງຈອນຄວບຄຸມທັງຫມົດໄດ້ຖືກທົດສອບຕາມມາດຕະຖານການຕ້ານການລົບກວນ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: ເມື່ອໃດທີ່ຂ້ອຍຄວນເລືອກຕູ້ເລີ່ມຕົ້ນທີ່ອ່ອນກວ່າເຄື່ອງເລີ່ມຕົ້ນ VFD ຫຼື DOL?

ເລືອກ starter ອ່ອນໃນເວລາທີ່ທ່ານຕ້ອງການການເລັ່ງ motor ກ້ຽງແລະຫຼຸດລົງກະແສ inrush ແຕ່ບໍ່ຈໍາເປັນຕ້ອງມີການປ່ຽນແປງຄວາມໄວຢ່າງຕໍ່ເນື່ອງ. Soft starters ແມ່ນງ່າຍດາຍ, ສ້າງຄວາມຮ້ອນຫນ້ອຍ, ຄ່າໃຊ້ຈ່າຍຫນ້ອຍ, ແລະມີຄວາມຫນາແຫນ້ນຫຼາຍກ່ວາ VFDs. ເມື່ອປຽບທຽບກັບ DOL, ພວກມັນກໍາຈັດການກະຕຸກຂອງກະແສໄຟຟ້າແລະການຊ໊ອກກົນຈັກ. ເມື່ອປຽບທຽບກັບ star-delta, ພວກເຂົາສະຫນອງຕົວກໍານົດການເລີ່ມຕົ້ນທີ່ສາມາດປັບໄດ້ຢ່າງເຕັມສ່ວນແລະສາມາດລະບົບປັ໊ມຢຸດອ່ອນໆ.

Q2: ຕູ້ເອກະສານສາມາດຮອງຮັບຂະຫນາດໃດ?

ຕູ້ມາດຕະຖານຖືກຕັ້ງຄ່າສໍາລັບມໍເຕີຈາກ 7.5 kW ຫາ 800 kW ຢູ່ທີ່ 400 V (ສາມເຟດ), ມີການຈັດອັນດັບ 690 V ສໍາລັບມໍເຕີຂະຫນາດໃຫຍ່. ພວກເຮົາຈະຈັບຄູ່ starter ອ່ອນ, bypass contactor, ແລະ breaker ວົງຈອນກັບ motor nameplate ປະຈຸບັນຂອງທ່ານ. ການຕັ້ງຄ່າທີ່ກໍາຫນົດເອງສໍາລັບພະລັງງານທີ່ສູງຂຶ້ນແມ່ນເປັນໄປໄດ້.

Q3: ຕູ້ starter ອ່ອນສະຫນັບສະຫນູນການເລີ່ມຕົ້ນຫຼາຍມໍເຕີບໍ?

ແມ່ນແລ້ວ, ໃນການຈັດລຽງຕາມລໍາດັບ: ເຄື່ອງເລີ່ມຕົ້ນອ່ອນໆດຽວສາມາດເລີ່ມຕົ້ນ motors ຫຼາຍຄັ້ງຕໍ່ກັນ, ແຕ່ລະຄົນມີ contactor ຜົນຜະລິດຂອງຕົນເອງ. ຫຼັງຈາກມໍເຕີທໍາອິດບັນລຸຄວາມໄວຢ່າງເຕັມທີ່ແລະ bypasses, starter ອ່ອນຕັດການເຊື່ອມຕໍ່ຈາກມັນແລະເຊື່ອມຕໍ່ກັບມໍເຕີທີສອງ, ແລະອື່ນໆ. ອັນນີ້ຊ່ວຍຫຼຸດຄ່າໃຊ້ຈ່າຍເມື່ອມີຈັກສູບ ຫຼືພັດລົມຫຼາຍອັນທີ່ມີຂະໜາດຄ້າຍຄືກັນແບ່ງປັນສະຖານີ. ຢ່າງໃດກໍຕາມ, ມໍເຕີທັງຫມົດຕ້ອງມີຕົວກໍານົດການເລີ່ມຕົ້ນດຽວກັນຫຼືຄ້າຍຄືກັນ.

Q4: ຈະເກີດຫຍັງຂຶ້ນຖ້າເຄື່ອງເລີ່ມອ່ອນໆລົ້ມເຫລວໃນຂະນະທີ່ມໍເຕີກໍາລັງແລ່ນ?

ເມື່ອມໍເຕີຢູ່ທີ່ຄວາມໄວເຕັມແລະ contactor bypass ປິດ, motor ແລ່ນໂດຍກົງຈາກການສະຫນອງຕົ້ນຕໍ. ຖ້າກະດານຄວບຄຸມຂອງ starter ອ່ອນລົ້ມເຫລວຫຼື SCRs ເສຍຫາຍ, ມໍເຕີຍັງສືບຕໍ່ແລ່ນບໍ່ໄດ້ຮັບຜົນກະທົບ. ຄວາມຜິດຈະສົ່ງຜົນກະທົບຕໍ່ຄວາມພະຍາຍາມເລີ່ມຕົ້ນຕໍ່ໄປເທົ່ານັ້ນ. ຄວາມປອດໄພທີ່ເກີດມາຈາກການລົ້ມເຫລວນີ້ແມ່ນປະໂຫຍດທີ່ສໍາຄັນໃນການດໍາເນີນງານ.

Q5: ຄວາມຍາວຂອງ ramp ເລີ່ມອ່ອນ, ແລະສາມາດປັບໄດ້?

ເວລາຂອງແຮງດັນໄຟຟ້າສາມາດປັບໄດ້ຢ່າງເຕັມສ່ວນ, ໂດຍປົກກະຕິຈາກ 0.5 ຫາ 60 ວິນາທີ, ແລະສາມາດຂະຫຍາຍໄດ້ຕື່ມອີກຖ້າຈໍາເປັນ. ແຮງດັນໄຟຟ້າເລີ່ມຕົ້ນ (ເລີ່ມຕົ້ນເຕະ) ຍັງສາມາດປັບໄດ້. ທາງຍ່າງທີ່ດີທີ່ສຸດແມ່ນຖືກກໍານົດໂດຍມໍເຕີແລະການໂຫຼດ - ຍາວພຽງພໍທີ່ຈະກໍາຈັດອາການຊ໊ອກກົນຈັກ, ສັ້ນພຽງພໍທີ່ຈະຈໍາກັດການໃຫ້ຄວາມຮ້ອນຂອງ thyristor ໃນລະຫວ່າງການເລີ່ມຕົ້ນ.

Q6: ເຄື່ອງເລີ່ມຕົ້ນອ່ອນສາມາດຈັດການກັບການເລີ່ມຕົ້ນເລື້ອຍໆບໍ?

ເຄື່ອງເລີ່ມອ່ອນແມ່ນໃຫ້ຄະແນນເປັນຕົວເລກສະເພາະຂອງການເລີ່ມຕົ້ນຕໍ່ຊົ່ວໂມງ (ໂດຍປົກກະຕິແມ່ນສູງເຖິງ 10 ການເລີ່ມຕົ້ນທີ່ເຮັດວຽກໜັກ). ການຈັດອັນດັບນີ້ແມ່ນຂຶ້ນກັບການຕັ້ງຄ່າປັດຈຸບັນເລີ່ມຕົ້ນ, ເວລາທາງຍ່າງ ແລະຂະໜາດຂອງມໍເຕີ. ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ກ່ຽວຂ້ອງກັບການເລີ່ມຕົ້ນເລື້ອຍໆຫຼາຍ (ເຊັ່ນ: ເຄື່ອງລໍາລຽງດັດສະນີ), VFD ອາດຈະເຫມາະສົມກວ່າ. ປຶກສາພວກເຮົາກັບວົງຈອນຫນ້າທີ່ຂອງທ່ານສໍາລັບການຂະຫນາດທີ່ເຫມາະສົມ.

Q7: ການບໍາລຸງຮັກສາຕູ້ຕ້ອງການຫຍັງ?

ການບໍາລຸງຮັກສາເປັນປົກກະຕິແມ່ນຫນ້ອຍ: ການກວດສອບສາຍຕາປະຈໍາປີຂອງການປິດໄຟຟ້າ, ການເຮັດຄວາມສະອາດຂອງການກັ່ນຕອງລະບາຍອາກາດ (ຖ້າເຫມາະ), ແລະການກວດສອບການເຮັດວຽກຂອງ contactor bypass. SCRs ບໍ່ມີສ່ວນເຄື່ອນທີ່ແລະບໍ່ໃສ່. contactor bypass ເປັນອົງປະກອບຕົ້ນຕໍໃຫ້ບໍລິການ, ມີຊີວິດກົນຈັກໂດຍປົກກະຕິຫຼາຍກ່ວາຫນຶ່ງລ້ານການດໍາເນີນງານ, ເຊິ່ງແປເປັນປີຂອງການບໍລິການ.

Q8: ຕົວເລີ່ມຕົ້ນອ່ອນສ້າງປະສົມກົມກຽວກັບການສະຫນອງຕົ້ນຕໍບໍ?

ຕົວເລີ່ມອ່ອນຂອງ Thyristor ສ້າງກະແສປະສົມກົມກຽວພຽງແຕ່ໃນໄລຍະການເລີ່ມຕົ້ນສັ້ນໆ ແລະທາງລາດທີ່ອ່ອນໆ. ໃນລະຫວ່າງການປະຕິບັດການ bypass ສະຫມໍ່າສະເຫມີ, ມໍເຕີດຶງກະແສ sinusoidal, ດັ່ງນັ້ນບໍ່ມີການປະສົມກົມກຽວແມ່ນຜະລິດ. ນີ້ເຮັດໃຫ້ພວກມັນເປັນມິດກັບຕາຂ່າຍໄຟຟ້າຫຼາຍກ່ວາໄດ AC, ເຊິ່ງສາມາດສ້າງຄວາມກົມກຽວຢ່າງຕໍ່ເນື່ອງເວັ້ນເສຍແຕ່ການກັ່ນຕອງ.

ເຄືອຂ່າຍການສະໜອງນ້ຳຂອງເມືອງ — Soft Starter Retrofit ສໍາລັບ 20 ສະຖານີປໍ້າ

ຄວາມເປັນມາ

ອົງການນໍ້າປະປາໃນພາກພື້ນໃນເອີຣົບຕາເວັນອອກໄດ້ຄຸ້ມຄອງເຄືອຂ່າຍຂອງ 20 ສະຖານີສູບ booster ຫ່າງໄກສອກຫຼີກ, ແຕ່ລະມີ 2-4 ໂດຍກົງອອນໄລນ໌ (DOL) ເລີ່ມສູບນ້ໍາຕັ້ງແຕ່ 37 ຫາ 132 kW. ສະຖານີຕ່າງໆແມ່ນມີຄວາມສຳຄັນຕໍ່ການແຈກຢາຍນ້ຳໃຫ້ຫຼາຍເມືອງ, ແຕ່ບັນຫາທີ່ເກີດຂຶ້ນຊ້ຳພັດເຮັດໃຫ້ຕົ້ນທຶນການດຳເນີນງານທີ່ບໍ່ສາມາດຍອມຮັບໄດ້ ແລະ ການບໍລິການລົບກວນ.

ສິ່ງທ້າທາຍ

ບັນຫາຕົ້ນຕໍແມ່ນໄຟຟ້າ. ກະແສໄຟຟ້າທີ່ເລີ່ມ DOL ຢ່າງກະທັນຫັນ — ສູງເຖິງ 7 ເທົ່າຂອງການໂຫຼດເຕັມ — ເຮັດໃຫ້ແຮງດັນໄຟຟ້າຫຼຸດລົງຢ່າງຮ້າຍແຮງຕໍ່ສາຍການກະຈາຍໃນເຂດຊົນນະບົດທີ່ອ່ອນແອ. ຣີເລປ້ອງກັນທີ່ຕິດຄ້າງນີ້ຢູ່ໃນສະຖານີຍ່ອຍທີ່ຢູ່ໃກ້ຄຽງ, ເປັນບາງໂອກາດລົບກວນພະລັງງານໄປຫາສະຖານີສູບເອງ. ອໍານາດການປົກຍັງປະເຊີນກັບຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກສາກົນຈັກສູງ: hammer ນ້ໍາໃນລະຫວ່າງການເລີ່ມຕົ້ນ pump ແລະຢຸດເຊົາການປວດຂໍ້ກະດູກຂອງທໍ່ເລື້ອຍໆແລະປ່ຽງກວດກາທີ່ເສຍຫາຍ, ໃນຂະນະທີ່ຄໍາຮ້ອງສະຫມັກຂອງແຮງບິດທີ່ກະທັນຫັນເຮັດໃຫ້ລູກສູບສັ້ນແລະອາຍຸການເຊື່ອມ. ສະຖານີແມ່ນບໍ່ມີຄົນຂັບແລະຕັ້ງຢູ່ໃນເຂດຫ່າງໄກສອກຫຼີກ, ດັ່ງນັ້ນອຸປະກອນໃດກໍ່ຕາມຕ້ອງມີຄວາມເຂັ້ມແຂງ, ງ່າຍດາຍ, ແລະສາມາດລາຍງານຄວາມຜິດທາງໄກໄດ້.

ເປັນຫຍັງ Soft Starter Cabinets?

ເຈົ້າຫນ້າທີ່ໄດ້ປະເມີນທັງສອງ VFDs ແລະ soft starters. VFDs ສະເຫນີການຄວບຄຸມຄວາມໄວແຕ່ຖືກຖືວ່າຫຼາຍເກີນໄປ - ປັ໊ມຖືກອອກແບບເພື່ອແລ່ນດ້ວຍຄວາມໄວຄົງທີ່ຕໍ່ກັບເສັ້ນໂຄ້ງຂອງລະບົບຄົງທີ່, ບ່ອນທີ່ປ່ຽງ throttling ສະຫນອງການຕັດການໄຫຼ. ຕູ້ starter ອ່ອນໄດ້ສະເຫນີໃຫ້ກົງກັນທີ່ເຫມາະສົມ: ພວກເຂົາເຈົ້າຈະກໍາຈັດການເລີ່ມຕົ້ນ surges ໃນປັດຈຸບັນແລະ hammer ນ້ໍາໂດຍບໍ່ມີການແນະນໍາການສູນເສຍການຂັບຢ່າງຕໍ່ເນື່ອງຫຼືຄວາມເຢັນສະລັບສັບຊ້ອນ.

ປັດ​ໄຈ​ການ​ຄັດ​ເລືອກ​ທີ່​ສໍາ​ຄັນ​:

●  ຕົວຕິດຕໍ່ທາງຜ່ານພາຍໃນຂອງຕົວເລີ່ມອ່ອນໝາຍຄວາມວ່າເມື່ອແລ່ນແລ້ວ, ມໍເຕີຈະດຶງພະລັງງານໂດຍບໍ່ມີການສູນເສຍ thyristor, ຮັກສາການຜະລິດຄວາມຮ້ອນຂອງຕູ້ໃຫ້ໜ້ອຍທີ່ສຸດຢູ່ໃນຫ້ອງປໍ້າທີ່ບໍ່ມີລະບາຍອາກາດ.

●  ຄຸນສົມບັດການຢຸດແບບອ່ອນໆຈະຄ່ອຍໆລົງປ້ຳໃນລະຫວ່າງການປິດເຄື່ອງ, ເອົາແຮງດັນທີ່ເກີດຈາກຄ້ອນຕີນ້ຳອອກ.

●  ອິນເຕີເຟດດິຈິຕອລແບບງ່າຍດາຍຂອງຕູ້ ແລະການເຊື່ອມຕໍ່ RS485 Modbus ປະສົມປະສານໂດຍກົງເຂົ້າໃນເຄືອຂ່າຍ SCADA ທີ່ກຳລັງເກີດໃໝ່ຂອງອຳນາດ, ອະນຸຍາດໃຫ້ມີການລາຍງານຄວາມຜິດໂດຍບໍ່ມີການເຂົ້າເວັບໄຊ.

●  ກະແສກະແສໄຟຟ້າທີ່ຫຼຸດລົງໝາຍຄວາມວ່າຊຸດເຄື່ອງກຳເນີດທີ່ມີຢູ່ (ໃຊ້ໃນລະຫວ່າງການເກີດລະບົບຕາຂ່າຍໄຟຟ້າ) ສາມາດເລີ່ມປ້ຳດຽວກັນໂດຍບໍ່ມີແຮງດັນທີ່ມີບັນຫາ, ຂະຫຍາຍຄວາມສາມາດໃນການສຳຮອງທີ່ມີປະສິດທິພາບ.

ການນຳໃຊ້

20 ຕູ້ເລີ່ມຕົ້ນອ່ອນທີ່ໄດ້ມາດຕະຖານ (45 ຫາ 160 A) ໄດ້ຖືກ fabricated, ການທົດສອບໂຮງງານຜະລິດ, ແລະຕິດຕັ້ງຢູ່ໃນຫ້ອງ pump ທີ່ມີຢູ່ແລ້ວໃນໄລຍະຫົກເດືອນ. ແຕ່ລະຕູ້ປະກອບມີເຄື່ອງຕັດວົງຈອນຕົ້ນຕໍ, ເຄື່ອງເລີ່ມຕົ້ນອ່ອນທີ່ມີ contactor bypass, relay ເອເລັກໂຕຣນິກ overload, ການສື່ສານ Modbus, ແລະ enclosure ກັນຝົນ IP54. ການມອບຫມາຍກ່ຽວຂ້ອງກັບການປ້ອນພາລາມິເຕີທີ່ງ່າຍດາຍສໍາລັບເວລາ ramp ແລະຂອບເຂດຈໍາກັດໃນປະຈຸບັນ, ແລະການເຊື່ອມຕໍ່ຂອງສາຍ Modbus ດຽວກັບຫນ່ວຍບໍລິການສະຖານີຫ່າງໄກສອກຫຼີກຂອງສະຖານີ.

ຜົນໄດ້ຮັບ

●  ການລົບກວນແຮງດັນຂອງຕາຂ່າຍໄຟຟ້າຈາກການເລີ່ມຕົ້ນປໍ້າໄດ້ຖືກລົບລ້າງ. ບໍ່ມີການເດີນທາງສະຖານີຍ່ອຍເພີ່ມເຕີມໄດ້ຖືກບັນທຶກໄວ້ນັບຕັ້ງແຕ່ retrofit.

●  ການສ້ອມແປງທໍ່ຫຼຸດລົງຫຼາຍກວ່າ 80% ໃນປີທຳອິດ, ເນື່ອງຈາກຄ້ອນຕີນ້ຳໃນລະຫວ່າງການເລີ່ມ ແລະ ຢຸດຖືກກຳຈັດອອກໂດຍຜ່ານການສ້າງໂປຣໄຟລທີ່ອ່ອນ ແລະ ຢຸດ.

●  ການປ່ຽນລູກສູບ ແລະປະທັບຕາໄດ້ສະແດງໃຫ້ເຫັນການຫຼຸດລົງທີ່ສາມາດວັດແທກໄດ້, ເນື່ອງຈາກການເລີ່ມຕົ້ນທີ່ລຽບ, ມີແຮງບິດຕໍ່າ.

●  ການອອກແບບທາງຜ່ານໄດ້ຮັບປະກັນວ່າຫ້ອງໄຟຟ້າຈະເຢັນຢູ່, ເຖິງແມ່ນວ່າໃນລະຫວ່າງການແລ່ນປໍ້າທີ່ມີຄວາມຕ້ອງການສູງ; ບໍ່ມີຄວາມລົ້ມເຫລວໃນການເຮັດຄວາມເຢັນຕູ້.

●  ດຽວນີ້ສິດອຳນາດໄດ້ຮັບສະຖານະການເລີ່ມ/ຢຸດ, ເລີ່ມປະຈຸບັນ, ແລະບັນທຶກຄວາມຜິດຈາກແຕ່ລະສະຖານີຢູ່ໃນ SCADA ຂອງຕົນ, ເປີດໃຊ້ການຕອບໂຕ້ແບບຄາດເດົາແທນການໂທຫາສຸກເສີນ.

●  ຫຼັງຈາກຫນຶ່ງປີ, ອໍານາດການປົກໄດ້ຂະຫຍາຍໂຄງການເປັນສິບສະຖານີເພີ່ມເຕີມ, ນໍາໃຊ້ຕູ້ starter ອ່ອນເປັນມາດຕະຖານຂອງຕົນສໍາລັບໂຄງການ retrofit ທັງຫມົດ DOL ກັບອ່ອນ.
