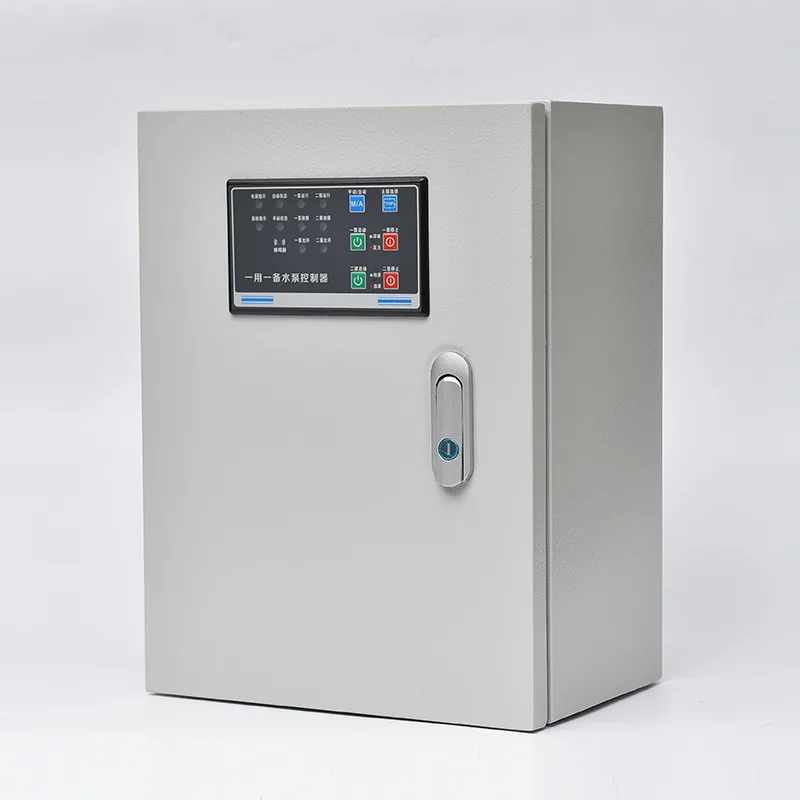

ແຜງຄວບຄຸມປໍ້າບໍາບັດນໍ້າ

ຊື້ແຜງຄວບຄຸມປ້ຳນ້ຳບຳບັດຄຸນນະພາບຈາກຜູ້ຜະລິດຊັ້ນນຳຂອງຈີນ CSIVEI. ມັນຮວມເອົາຕົວຕັດວົງຈອນຂາເຂົ້າ, ຕົວຕິດຕໍ່ປັ໊ມ ຫຼືຕົວເລີ່ມຕົ້ນອ່ອນ, ຣີເລ້ເກີນ, ໂຕຄວບຄຸມໂລຈິກທີ່ຕັ້ງໂປຣແກຣມໄດ້ ຫຼືຕົວຄວບຄຸມປໍ້າສະເພາະ, ແລະສ່ວນຕິດຕໍ່ເຊັນເຊີລະດັບຢູ່ໃນຊັ້ນດຽວ ຫຼືຝາຕິດຝາ. ການປະເມີນພະລັງງານແມ່ນ 0.75 kW ຫາ 250 kW ທີ່ 380-480 V ສາມເຟດ. ການກວດຫາລະດັບຂອງແຫຼວຈະຮັບເອົາການປ້ອນຂໍ້ມູນຈາກສະວິດລອຍ, ເຄື່ອງສົ່ງຄວາມກົດດັນ hydrostatic, ຫຼືເຊັນເຊີ ultrasonic — ຕົວຄວບຄຸມຈະເລີ່ມປໍ້າອັດຕະໂນມັດເມື່ອປໍ້າເຕີມເຕັມ, ເອົາປັ໊ມຊ່ວຍຖ້າການໄຫຼເຂົ້າເກີນຄວາມອາດສາມາດຂອງປັ໊ມດຽວ, ແລະເປີດໃຊ້ສຽງເຕືອນລະດັບສູງຖ້າລະດັບເພີ່ມຂຶ້ນຢ່າງຕໍ່ເນື່ອງ. ຟັງຊັນສະຫຼັບອັດຕະໂນມັດ rotates ພາລະບົດບາດປໍ້ານໍາໂດຍອີງໃສ່ຊົ່ວໂມງແລ່ນຫຼືແຕ່ລະຮອບການເລີ່ມຕົ້ນ, ດຸ່ນດ່ຽງການສວມໃສ່ກົນຈັກ. ທຸກໆວົງຈອນປັ໊ມຖືກປ້ອງກັນເປັນສ່ວນບຸກຄົນຈາກການໂຫຼດເກີນ, ວົງຈອນສັ້ນ, ການສູນເສຍໄລຍະ, ແລະການປີ້ນກັບໄລຍະ. ການປົກປ້ອງເພີ່ມເຕີມສະເພາະຕໍ່ກັບໜ້າທີ່ຂອງນໍ້າເສຍ - ເຊັ່ນ: ການກວດສອບການຮົ່ວໄຫຼຂອງປະທັບຕາ, ການຕິດຕາມອຸນຫະພູມຂອງລູກປືນ, ແລະການກວດສອບການອຸດຕັນຂອງປັ໊ມຜ່ານລະບົບ undercurrent ຫຼື overload - ແມ່ນປະສົມປະສານເພື່ອແກ້ໄຂບັນຫາກ່ອນທີ່ຈະເກີດຄວາມເສຍຫາຍຂອງມໍເຕີ. HMI ທີ່ຕິດປະຕູຈະສະແດງລະດັບການດູດຊືມ, ສະຖານະປັ໊ມ, ຊົ່ວໂມງແລ່ນ, ແລະປະຫວັດຄວາມຜິດ. ການສື່ສານຜ່ານ Modbus RTU/TCP ຫຼື gateway 4G ທາງເລືອກຊ່ວຍໃຫ້ການກວດສອບຫ່າງໄກສອກຫຼີກແລະການເຊື່ອມໂຍງ SCADA. enclosure ໃຊ້ເຫຼັກ galvanized ທີ່ມີການເຄືອບຝຸ່ນຕ້ານ corrosion, ຈັດອັນດັບມາດຕະຖານ IP55 ຫຼື IP65 ສໍາລັບການຕິດຕັ້ງນອກ.

ຄໍາຮ້ອງສະຫມັກທີ່ເຫມາະສົມ

ຈາກສະຖານີຍົກສິ່ງເສດເຫຼືອຂອງເທດສະບານໄປສູ່ການຈັດການຂີ້ເຫຍື້ອໃນອຸດສາຫະກໍາ, ແຜງຄວບຄຸມປັ໊ມບໍາບັດນ້ໍາສະຫນອງການຈັດການປັ໊ມແບບອັດຕະໂນມັດ, ໂດຍບໍ່ມີການດູແລສໍາລັບສະພາບແວດລ້ອມນ້ໍາເສຍທີ່ຕ້ອງການຫຼາຍທີ່ສຸດ.

ສະຖານີຍົກນໍ້າເສຍເທດສະບານ

ເຄືອຂ່າຍທໍ່ລະບາຍນ້ຳໃນຕົວເມືອງແມ່ນອີງໃສ່ສະຖານີຍົກເພື່ອຍົກນ້ຳເສຍຈາກຈຸດເກັບກຳຕ່ຳລົງສູ່ກະແສໄຟຟ້າ ຫຼື ໂຮງງານບຳບັດ. ແຜງຄວບຄຸມຈັດການຫນຶ່ງຫາສີ່ປັ໊ມ submersible ໃນການຕັ້ງຄ່າທີ່ດີທີ່ປຽກ, ປັບການເຮັດວຽກຂອງປັ໊ມອັດຕະໂນມັດຍ້ອນວ່າການໄຫຼເຂົ້າແຕກຕ່າງກັນກັບຮູບແບບການນໍາໃຊ້ປະຈໍາວັນ. ສັນຍານເຕືອນໄພລະດັບສູງເຊື່ອມຕໍ່ກັບລະບົບ telemetry ສໍາລັບການແຈ້ງເຕືອນ SCADA ສູນກາງ, ໃນຂະນະທີ່ການທໍາງານຂອງສະຫຼັບຮັບປະກັນການສວມໃສ່ pump ດຸ່ນດ່ຽງໃນທົ່ວເຮືອທີ່ຕິດຕັ້ງ.

ໂຮງງານບຳບັດນ້ຳເສຍ

ພາຍໃນໂຮງງານບໍາບັດ, ສະຖານີປໍ້າຈັດການນໍ້າເສຍດິບ, ການໂອນຂີ້ຕົມຂັ້ນຕົ້ນ, ສົ່ງຂີ້ຕົມທີ່ເປີດໃຊ້ຄືນມາ, ແລະການລະບາຍນໍ້າເສຍທີ່ໄດ້ຮັບການປິ່ນປົວ. ແຜງຄວບຄຸມແຕ່ລະຊຸດປັ໊ມຢ່າງເປັນເອກະລາດ, ດ້ວຍການຕິດຕາມແບບປະສົມປະສານສໍາລັບການຮົ່ວໄຫຼຂອງປະທັບຕາແລະອຸນຫະພູມລູກປືນທີ່ສໍາຄັນເພື່ອປ້ອງກັນຄວາມລົ້ມເຫຼວຂອງມໍເຕີ submersible ໃນຄໍາຮ້ອງສະຫມັກຢ່າງຕໍ່ເນື່ອງ. ການສື່ສານກັບໂຮງງານ SCADA ສະຫນອງຂໍ້ມູນການໄຫຼເຂົ້າ, ພະລັງງານ, ແລະຄວາມຜິດໃນເວລາທີ່ແທ້ຈິງ.

ນ້ຳເສຍຈາກອຸດສາຫະກຳ ແລະຂະບວນການຜະລິດນ້ຳເສຍ

ການປຸງແຕ່ງອາຫານ, ສານເຄມີ, ແຜ່ນແພ, ແລະການຂຸດຄົ້ນບໍ່ແຮ່ສ້າງນ້ໍາທີ່ມີຄຸນລັກສະນະທີ່ທ້າທາຍການຄວບຄຸມມາດຕະຖານປັ໊ມ - ທາດແຫຼວທີ່ກັດກ່ອນ, ເນື້ອໃນຂອງແຂງສູງ, ອຸນຫະພູມສູງ, ຫຼືວັດສະດຸເສັ້ນໃຍ. ໂປໄຟປ້ອງກັນມໍເຕີຂອງແຜງສາມາດຖືກປັບເພື່ອກວດພົບການອຸດຕັນຂອງປັ໊ມກ່ອນໄວ, ເລີ່ມວົງຈອນປີ້ນກັບແລະພະຍາຍາມໃຫມ່ອັດຕະໂນມັດເພື່ອອະນາໄມສິ່ງກີດຂວາງຂອງ impeller ກ່ອນທີ່ຈະໂທຫາການແຊກແຊງຂອງຜູ້ປະຕິບັດງານ.

ສະຖານີປໍ້າຊັບຊ້ອນການຄ້າ ແລະທີ່ຢູ່ອາໄສ

ສວນສາທາລະນະຂະຫນາດໃຫຍ່, ສູນການຄ້າ, ແລະການພັດທະນາທີ່ຢູ່ອາໄສຫຼາຍ tower ດໍາເນີນການຕ່ໍາກວ່າລະດັບຂອງ sewer ເທດສະບານຮຽກຮ້ອງໃຫ້ມີການຄວບຄຸມ pump sump ຊັ້ນໃຕ້ດິນທີ່ເຊື່ອຖືໄດ້. ກະດານສະຫນອງການເຮັດວຽກອັດຕະໂນມັດຢ່າງເຕັມສ່ວນກັບສັນຍານເຕືອນໄພລະດັບສູງທີ່ເຊື່ອມຕໍ່ກັບລະບົບການຄຸ້ມຄອງອາຄານ, ຮັບປະກັນບໍ່ມີຄວາມສ່ຽງຕໍ່ການຂີ້ເຫຍື້ອຂີ້ເຫຍື້ອເຂົ້າໄປໃນສະຖານທີ່ທີ່ຖືກຄອບຄອງ. ການຕັ້ງຄ່າຕິດຝາທີ່ຫນາແຫນ້ນຂອງມັນເຫມາະສົມກັບພື້ນທີ່ຫ້ອງພືດທີ່ຈໍາກັດຕາມປົກກະຕິຂອງຊັ້ນໃຕ້ດິນທາງການຄ້າ.

ການສູບນ້ຳຄວບຄຸມລົມພະຍຸ ແລະນໍ້າຖ້ວມ

ສະຖານີນ້ຳພະຍຸທີ່ຄຸ້ມຄອງນ້ຳໄຫຼເຂົ້າໃນລະຫວ່າງເຫດການຝົນຕົກໜັກ ປະເຊີນກັບໄລຍະທີ່ບໍ່ມີວຽກເຮັດງານທຳເປັນເວລາດົນ ຕິດຕາມມາດ້ວຍການໄຫຼເຂົ້າຢ່າງກະທັນຫັນ. ກະດານສະເໜີໃຫ້ລະບົບການເປີດໃຊ້ໂໝດຝົນ: ເມື່ອໄດ້ຮັບແຮງກະຕຸ້ນຈາກພະຍຸຝົນ ຫຼືລະດັບທີ່ສູງຂຶ້ນ, ຈັກສູບນ້ຳທັງໝົດຈະເຂົ້າສູ່ລຳດັບບູລິມະສິດເລີ່ມຕົ້ນ. ການຈັບສະຫຼັບໜ້າທີ່ຢ່າງໄວໃນລະຫວ່າງການສູບລົມພາຍຸທີ່ຂະຫຍາຍອອກຈະປ້ອງກັນບໍ່ໃຫ້ຈັກສູບນ້ຳໜ່ວຍດຽວຮັບນໍ້າໜັກເຕັມທີ່.

ໄລຍະໄກ & ການຕິດຕັ້ງທີ່ບໍ່ໄດ້ເອົາໃຈໃສ່

ສະຖານີສູບນ້ໍາເສຍຢູ່ໃນຊົນນະບົດຫຼືສະຖານທີ່ກະແຈກກະຈາຍໄດ້ຮັບຜົນປະໂຫຍດຈາກລະບົບອັດຕະໂນມັດຢ່າງເຕັມທີ່ແລະຄວາມສາມາດໃນການຕິດຕາມຫ່າງໄກສອກຫຼີກຂອງຄະນະ. ປະຕູທາງ 4G ຫຼືການໂຕ້ຕອບທາງວິທະຍຸທີ່ສ້າງຂຶ້ນໃນຕົວສົ່ງສະຖານະປັ໊ມ, ລະດັບການດູດຊືມ, ແລະຂໍ້ມູນປຸກໄປຫາສູນປະຕິບັດການສູນກາງ. ຜູ້ປະກອບການສາມາດຮັບຮູ້ສັນຍານເຕືອນແລະກໍານົດການເດີນທາງຄືນໃຫມ່ຈາກໄລຍະໄກ, ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຄ່າໃຊ້ຈ່າຍແລະການຊັກຊ້າຂອງການໄປຢ້ຽມຢາມສະຖານີທີ່ອາດຈະຢູ່ໄກຫຼາຍຮ້ອຍກິໂລແມັດ.

ເຈາະເລິກດ້ານວິຊາການ

ແຜງຄວບຄຸມປໍ້າບໍາບັດນ້ໍາປະສົມປະສານການຈັດລໍາດັບປັ໊ມຕາມລະດັບ, ການປ້ອງກັນມໍເຕີສະເພາະຂອງນໍ້າເປື້ອນ, ແລະການແຂງກະດ້າງຂອງສິ່ງແວດລ້ອມເຂົ້າໄປໃນການປະກອບທີ່ຜ່ານການທົດສອບຈາກໂຮງງານດຽວ.

ການກວດຫາລະດັບແລະການຈັດລໍາດັບປັ໊ມ

ຕົວຄວບຄຸມຍອມຮັບສັນຍານລະດັບຫນຶ່ງຫຼືຫຼາຍລະດັບຈາກສະຫຼັບເລື່ອນ (ແຍກ, ໂດຍທົ່ວໄປແລ້ວສີ່ລະດັບ: ຢຸດ, ການເລີ່ມຕົ້ນຂອງປັ໊ມນໍາ, ການເລີ່ມຕົ້ນຂອງປັ໊ມ lag, ສັນຍານເຕືອນສູງ) ຫຼືການປ້ອນຂໍ້ມູນແບບອະນາລັກ 4-20 mA ຢ່າງຕໍ່ເນື່ອງຈາກເຄື່ອງສົ່ງຄວາມກົດດັນ hydrostatic ຫຼືເຊັນເຊີ ultrasonic. ເມື່ອລະດັບການດູດຊືມເພີ່ມຂຶ້ນເຖິງຈຸດເລີ່ມຕົ້ນຂອງຜູ້ນໍາ, ປັ໊ມຫນ້າທີ່ເລີ່ມຕົ້ນ. ຖ້າການໄຫຼເຂົ້າເກີນອັດຕາການໄຫຼຂອງປໍ້າດຽວ ແລະ ລະດັບສືບຕໍ່ເພີ່ມຂຶ້ນເຖິງຈຸດເລີ່ມຕົ້ນ lag, ຕົວຄວບຄຸມຈະເລີ່ມປໍ້າຊ່ວຍເຫຼືອ. ເມື່ອລະດັບຫຼຸດລົງເຖິງຈຸດຢຸດ, ປັ໊ມທັງຫມົດຢຸດ. ສັນຍານເຕືອນລະດັບສູງຈະກະຕຸ້ນໃຫ້ເກີດຖ້າເຄື່ອງດູດນ້ຳຮອດເກນສຳຄັນ — ບົ່ງບອກເຖິງການໄຫຼເຂົ້າເກີນຄວາມສາມາດຂອງປ້ຳ ຫຼື ປັ໊ມຂັດຂ້ອງ — ແລະສັນຍານນີ້ຈະຖືກສົ່ງໄປຍັງລະບົບ telemetry ເປັນສັນຍານເຕືອນໄພບຸລິມະສິດ. ເຄື່ອງຈັບເວລາແລ່ນທີ່ສາມາດຕັ້ງຄ່າໄດ້ຈະເຮັດໃຫ້ປັ໊ມເຮັດວຽກໄລຍະສັ້ນໆຫຼັງຈາກເຖິງຈຸດຢຸດເພື່ອລ້າງສາຍໄຫຼອອກ, ປ້ອງກັນການຕົກລົງຂອງແຂງ.

ທາງເລືອກອັດຕະໂນມັດແລະການຄຸ້ມຄອງຫນ້າທີ່

ຕົວຄວບຄຸມສະຫຼັບການກຳນົດການປ້ຳນຳໃນແຕ່ລະຮອບວຽນປ້ຳ ຫຼື ບົນພື້ນຖານຊົ່ວໂມງແລ່ນທີ່ສາມາດກຳນົດໄດ້. ການຈັບສະຫຼັບເກີດຂຶ້ນຢູ່ຈຸດຢຸດ - ຫຼັງຈາກວົງຈອນປະຈຸບັນສໍາເລັດ, ປັ໊ມຕໍ່ໄປຕາມລໍາດັບກາຍເປັນຜູ້ນໍາ. ຖ້າປັ໊ມນໍາພາບໍ່ສາມາດເລີ່ມຕົ້ນຫຼືເດີນທາງໃນລະຫວ່າງການປະຕິບັດງານ, ຕົວຄວບຄຸມຈະກໍານົດປັ໊ມທີ່ມີຕໍ່ໄປໂດຍອັດຕະໂນມັດເປັນເຄື່ອງນໍາພາແລະເລີ່ມຕົ້ນທັນທີໃນຂະນະທີ່ລັອກປັ໊ມທີ່ຜິດພາດແລະສ້າງສັນຍານເຕືອນ. ການປ່ຽນແປງອັດຕະໂນມັດນີ້ຮັບປະກັນການດໍາເນີນການສະຖານີຢ່າງຕໍ່ເນື່ອງໂດຍບໍ່ມີການແຊກແຊງຂອງຜູ້ປະຕິບັດງານ.

ການປ້ອງກັນມໍເຕີສະເພາະຂອງນໍ້າເສຍ

ນອກເຫນືອຈາກການ overload ມາດຕະຖານແລະການປ້ອງກັນວົງຈອນສັ້ນ, ກະດານລວມເອົາການປົກປ້ອງທີ່ເຫມາະສົມກັບຮູບແບບຄວາມລົ້ມເຫຼວຂອງເຄື່ອງສູບນ້ໍາເສຍ submersible. ການກວດຫາການຮົ່ວໄຫຼຂອງປະທັບຕາຈະໃຊ້ເຊັນເຊີ conductivity ຢູ່ໃນຫ້ອງນ້ໍາຂອງປັ໊ມຫຼືຝາປະທັບຕາ. ຖ້າກວດພົບນໍ້າເຂົ້າ, ແຜງຈະປຸກ - ອະນຸຍາດໃຫ້ກໍານົດເວລາການບໍາລຸງຮັກກ່ອນທີ່ motor winding ຈະຖືກທໍາລາຍ - ແລະສາມາດຕັ້ງຄ່າໃຫ້ປັ໊ມອອກໄດ້ຖ້າການຮົ່ວໄຫຼເຖິງເກນທີ່ສໍາຄັນ. ການ​ຕິດ​ຕາມ​ອຸນ​ຫະ​ພູມ​ລູກ​ປືນ​ຮັບ​ເອົາ thermistor PTC ຫຼື PT100 inputs ທີ່​ຝັງ​ຢູ່​ໃນ​ມໍ​ເຕີ​ສູບ​. ອຸນຫະພູມເກີນຈະກະຕຸ້ນເຕືອນ ຫຼື ການເດີນທາງຂຶ້ນກັບຄວາມຮຸນແຮງ. ການປ້ອງກັນການອຸດຕັນຂອງປັ໊ມໃຊ້ໂປຣໄຟລປັດຈຸບັນຂອງມໍເຕີ: ຖ້າຕົວຄວບຄຸມເຫັນການຫຼຸດລົງຢ່າງກະທັນຫັນຂອງປະຈຸບັນພາຍໃຕ້ແຖບປະຕິບັດການປົກກະຕິ, ຊີ້ໃຫ້ເຫັນເຖິງໄຟແລ່ນ impeller ທີ່ຖືກບລັອກຫຼືຖືກລົບກວນ, ມັນຈະເລີ່ມຕົ້ນຮອບວຽນປີ້ນກັບແລະລອງໃຫມ່ທີ່ສາມາດກໍານົດໄດ້ (ຫນຶ່ງຫຼືຫຼາຍກວ່ານັ້ນແລ່ນ reverse-direction ສັ້ນເພື່ອອະນາໄມສິ່ງກີດຂວາງ) ກ່ອນທີ່ຈະເປັນສັນຍານເຕືອນ.

ວິທີການເລີ່ມຕົ້ນ

ກະດານກົງກັບວິທີການເລີ່ມຕົ້ນກັບຂະຫນາດມໍເຕີປັ໊ມແລະຂໍ້ຈໍາກັດການສະຫນອງສະຖານທີ່. ການເລີ່ມຕົ້ນໂດຍກົງຕໍ່ສາຍເຫມາະສົມກັບປັ໊ມຂະຫນາດນ້ອຍກວ່າປະມານ 7.5 kW. ການເລີ່ມຕົ້ນ Star-delta ຫຼຸດຜ່ອນ inrush ສໍາລັບປັ໊ມພະລັງງານຂະຫນາດກາງ. ເຄື່ອງເລີ່ມອ່ອນແມ່ນໄດ້ລະບຸໄວ້ສໍາລັບປໍ້າທີ່ໃຫຍ່ກວ່າບ່ອນທີ່ການຫົດຕົວຂອງແຮງດັນຕ້ອງຖືກຄວບຄຸມ ແລະກວດເບິ່ງວາວ slam ຈາກການເລີ່ມຕົ້ນທັນທີທັນໃດຈໍາເປັນຕ້ອງຫຼີກເວັ້ນ. VFDs ຖືກໃຊ້ໃນບ່ອນທີ່ຕ້ອງການຄວາມໄວຕົວປ່ຽນແປງ - ຕົວຢ່າງເຊັ່ນ, ການຈັບຄູ່ຄວາມໄວຂອງປັ໊ມກັບການໄຫຼເຂົ້າເພື່ອຮັກສາລະດັບຄວາມຊຸ່ມຊື່ນທີ່ສອດຄ່ອງແທນທີ່ຈະເປັນຮອບວຽນລະຫວ່າງຈຸດເປີດປິດຄົງທີ່.

ຄວບຄຸມພະລັງງານ ແລະຄວາມປອດໄພ

ໝໍ້ແປງຄວບຄຸມທີ່ອຸທິດຕົນສະໜອງ 24 VAC ຫຼື 24 VDC ສໍາລັບຕົວຄວບຄຸມ, HMI, ເຊັນເຊີ, ແລະວົງຈອນປຸກ — ແຍກອອກຈາກເສັ້ນທາງພະລັງງານຂອງມໍເຕີຢ່າງສົມບູນ. ປຸ່ມກົດຢຸດສຸກເສີນຢູ່ປະຕູກະດານແບບກົນຈັກແຍກພະລັງງານປ້ຳ. ວົງປິດກັ້ນດ້ານຄວາມປອດໄພຮັບການປ້ອນຂໍ້ມູນຈາກລະບົບກວດຫາອາຍແກັສທີ່ປຽກຊຸ່ມ, ປະຕູປິດກັ້ນຢູ່ທາງເຂົ້າຂອງປ້ຳປ້ຳ, ແລະ ການປ້ອງກັນຄວາມຮ້ອນຈາກອຸປະກອນຕົ້ນນ້ຳ.

HMI ແລະການໂຕ້ຕອບຜູ້ປະຕິບັດງານ

ຈໍສະແດງຜົນຂໍ້ຄວາມທີ່ຕິດຢູ່ກັບປະຕູ ຫຼືໜ້າຈໍສຳຜັດສີໃຫ້ລະດັບການດູດນ້ຳໃນເວລາຈິງ, ສະຖານະປ້ຳ, ຊົ່ວໂມງແລ່ນ, ການນັບການເລີ່ມຕົ້ນ, ກະແສໄຟຟ້າ, ແລະສັນຍານເຕືອນທີ່ມີການເຄື່ອນໄຫວທີ່ມີປະຫວັດຄວາມຜິດຂອງເວລາ. ການໂຕ້ຕອບສະຫນັບສະຫນູນການຄວບຄຸມປັ໊ມຄູ່ມືສໍາລັບການບໍາລຸງຮັກສາ, ມີການຟື້ນຟູອັດຕະໂນມັດຫຼັງຈາກການຫມົດເວລາທີ່ກໍານົດໄວ້ເພື່ອປ້ອງກັນການລັອກດ້ວຍມືໂດຍບັງເອີນ. ການ​ປັບ​ພາ​ຣາ​ມິ​ເຕີ — ຈຸດ​ກໍາ​ນົດ​ລະ​ດັບ​, ການ​ຈັບ​ເວ​ລາ​ແລ່ນ​, ຮູບ​ແບບ​ການ​ສະ​ຫຼັບ — ແມ່ນ​ລະ​ຫັດ​ຜ່ານ​ປ້ອງ​ກັນ​.

ການຕິດຕາມໄລຍະໄກ

ມາດຕະຖານ RS485 Modbus RTU ເຊື່ອມຕໍ່ກັບຫົວຫນ່ວຍ telemetry ສະຖານີສູບ. ທາງເລືອກທີ່ເປັນທາງເລືອກ 4G ຫຼື Ethernet cloud gateway ໃຫ້ການເຂົ້າເຖິງເວັບແລະໂທລະສັບສະຫຼາດໂດຍກົງເພື່ອສະຖານະການປັ໊ມ, ຂໍ້ມູນລະດັບ, ການບໍລິໂພກພະລັງງານ, ແລະການແຈ້ງເຕືອນເຕືອນ. ຜົນຜະລິດສັນຍານເຕືອນການຕິດຕໍ່ແຫ້ງສໍາລັບແຕ່ລະຄວາມຜິດກະຕິຂອງປັ໊ມແລະສະພາບລະດັບສູງທົ່ວໄປໂດຍທົ່ວໄປແມ່ນ hardwired ກັບລະບົບ telemetry ເປັນບູລິມະສິດໃນໄລຍະປຸກເຄືອຂ່າຍໃດນຶ່ງ.

ການປິດລ້ອມແລະການປ້ອງກັນການກັດກ່ອນ

ສະຖານີສູບນ້ໍາເສຍນໍາສະເຫນີບັນຍາກາດທີ່ກັດກ່ອນ - hydrogen sulphide, ຄວາມຊຸ່ມຊື່ນ, ແລະໃນບາງກໍລະນີ vapors ສານເຄມີ. ຝາປິດແມ່ນ fabricated ຈາກເຫຼັກ galvanized ສໍາເລັດຮູບຝຸ່ນຝຸ່ນທີ່ທົນທານຕໍ່ສານເຄມີ. IP55 ແມ່ນມາດຕະຖານ; IP65 ທີ່ມີການປິດສາຍເຂົ້າຜ່ານຕ່ອມບີບອັດແມ່ນໄດ້ລະບຸໄວ້ສໍາລັບການຕິດຕັ້ງນອກ ຫຼື ທີ່ຖືກເປີດເຜີຍ. ຕົວກອງລະບາຍອາກາດໃຊ້ສື່ກາກບອນທີ່ເປີດໃຊ້ງານ ເຊິ່ງການຮັບແສງ H₂S ມີຄວາມສຳຄັນ. ໂລຫະພາຍໃນທັງຫມົດແມ່ນ plated ຫຼືສະແຕນເລດ, ແລະ PCBs ແມ່ນ conformally coated ຕ້ານຄວາມຊຸ່ມແລະທາດອາຍຜິດ corrosive.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

Q1: ເຊັນເຊີລະດັບໃດທີ່ແຜງສາມາດຍອມຮັບໄດ້, ແລະມັນຄວບຄຸມໄດ້ຫຼາຍປານໃດ?

ແຜງຮັບການສະຫຼັບລອຍ (ປົກກະຕິສີ່ລະດັບແຍກ), ເຄື່ອງສົ່ງຄວາມກົດດັນ hydrostatic (4-20 mA), ຫຼືເຊັນເຊີ ultrasonic. ດ້ວຍການເລື່ອນແບບແຍກກັນ, ລະດັບການຄວບຄຸມຈະຢຸດ, ການເລີ່ມຕົ້ນປໍ້ານໍາ, ການເລີ່ມຕົ້ນຂອງປໍ້າຊ້າ, ແລະສັນຍານເຕືອນສູງ. ດ້ວຍເຊັນເຊີອະນາລ໋ອກ, ຈຸດກຳນົດເຫຼົ່ານີ້ຖືກຕັ້ງໂຄງການໂດຍກົງຢູ່ໃນຕົວຄວບຄຸມ, ສະໜອງຄວາມຍືດຫຍຸ່ນທີ່ດີຂຶ້ນ ແລະສາມາດປັບຕົວໄດ້ຈາກໄລຍະໄກ.

Q2: ກະດານຈັດການກັບການອຸດຕັນຂອງປັ໊ມຈາກ rags ແລະຂອງແຂງແນວໃດ?

ຕົວຄວບຄຸມຕິດຕາມກະແສມໍເຕີຢ່າງຕໍ່ເນື່ອງ. ຖ້າປະຈຸບັນຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຕ່ໍາກວ່າແຖບປັ໊ມປົກກະຕິ, ຕົວຄວບຄຸມຈະກໍານົດການອຸດຕັນທີ່ອາດຈະເກີດຂຶ້ນແລະເລີ່ມຕົ້ນລໍາດັບການປີ້ນແລະພະຍາຍາມໃຫມ່ອັດຕະໂນມັດ. ປັ໊ມແມ່ນດໍາເນີນການໄລຍະສັ້ນໆໃນດ້ານກົງກັນຂ້າມເພື່ອ dislodge ສິ່ງກີດຂວາງ, ຫຼັງຈາກນັ້ນ restarted ໄປຂ້າງຫນ້າ. ຖ້າຄວາມພະຍາຍາມປະສົບຜົນສໍາເລັດແລະປະຈຸບັນເປັນປົກກະຕິ, ການດໍາເນີນງານຍັງສືບຕໍ່. ຖ້າການອຸດຕັນຍັງຄົງຢູ່ຫຼັງຈາກຈໍານວນຄວາມພະຍາຍາມທີ່ກໍານົດໄວ້, ປັ໊ມຖືກລັອກແລະປຸກຈະຖືກສ້າງຂຶ້ນ.

Q3: ຈະເກີດຫຍັງຂຶ້ນຖ້າເຄື່ອງສູບນ້ໍາລົ້ມເຫລວໃນລະຫວ່າງການປະຕິບັດງານ?

ຕົວຄວບຄຸມກໍານົດປັ໊ມທີ່ລົ້ມເຫລວທັນທີວ່າບໍ່ສາມາດໃຊ້ໄດ້, ເລືອກປັ໊ມທີ່ມີຕໍ່ໄປໃນລໍາດັບການຫມຸນ, ເລີ່ມຕົ້ນມັນ, ແລະປຸກຄວາມຜິດ. ການປ່ຽນແປງອັດຕະໂນມັດນີ້ຮັບປະກັນການສູບນ້ໍາສືບຕໍ່ໂດຍບໍ່ມີການຊັກຊ້າ. ປັ໊ມທີ່ມີຄວາມບົກພ່ອງຍັງຄົງຖືກລັອກໄວ້ຈົນກ່ວາການແຈ້ງເຕືອນຈະຖືກຮັບຮູ້ແລະຄວາມຜິດຖືກລຶບລ້າງ.

Q4: ການສະຫຼັບເຮັດວຽກແນວໃດ, ແລະຂ້ອຍສາມາດຕັ້ງມັນເປັນການຫມຸນຕາມຊົ່ວໂມງ?

ການປ່ຽນແປງສະຫຼັບທີ່ປັ໊ມເຮັດຫນ້າທີ່ເປັນຕົວນໍາຫຼັງຈາກແຕ່ລະຮອບປັ໊ມທີ່ສົມບູນ, ຫຼືຢູ່ໃນຂອບເຂດກໍານົດຊົ່ວໂມງແລ່ນ. ການຫມູນວຽນຕາມຊົ່ວໂມງແລ່ນເທົ່າກັບການສວມໃສ່ກົນຈັກແລະຊີວິດປະທັບຕາໃນທົ່ວປັ໊ມທັງຫມົດ. ການຈັບສະຫຼັບເກີດຂື້ນໃນຈຸດຢຸດໃນເວລາທີ່ການດູດຊືມແມ່ນຫວ່າງເປົ່າ, ດັ່ງນັ້ນບໍ່ມີຄວາມສ່ຽງຕໍ່ເຫດການລະດັບສູງໃນລະຫວ່າງການປ່ຽນ.

Q5: ທາງເລືອກການສື່ສານແລະສັນຍານເຕືອນຫ່າງໄກສອກຫຼີກແມ່ນລວມເອົາ?

ກະດານສະຫນອງ: ການຕິດຕໍ່ relay ຟຣີ volt ສໍາລັບສັນຍານເຕືອນທົ່ວໄປ, ປຸກລະດັບສູງ, ແລະຄວາມຜິດຂອງ pump ບຸກຄົນ (ສໍາລັບການເຊື່ອມຕໍ່ telemetry hardwired); RS485 Modbus RTU ເປັນມາດຕະຖານສໍາລັບການລວມ SCADA ຫຼື RTU ທ້ອງຖິ່ນ; ແລະປະຕູທາງຄລາວ 4G ທາງເລືອກສໍາລັບການເຂົ້າເຖິງທາງໄກໂດຍກົງຜ່ານເວັບບຣາວເຊີຫຼືແອັບຯໂທລະສັບສະຫຼາດ, ດ້ວຍການເຕືອນການແຈ້ງເຕືອນ.

Q6: ແຜງສາມາດດໍາເນີນການກັບເຄື່ອງກໍາເນີດໄຟຟ້າສຳຮອງໄດ້ບໍ?

ແມ່ນແລ້ວ. ການຈັດລຳດັບເຄື່ອງສູບນ້ຳຂອງກະດານ ແລະຕົວເລີ່ມຕົ້ນອ່ອນ ຫຼືຕົວເລີ່ມຕົ້ນ star-delta ຈຳກັດກະແສກະແສໄຟຟ້າແຮງດັນ, ເຮັດໃຫ້ເຄື່ອງປັ່ນໄຟສາມາດເລີ່ມປ້ຳພາຍໃນຄວາມສາມາດຂອງມັນ. ສັນຍານການປ້ອນຂໍ້ມູນຂອງເຄື່ອງກຳເນີດທາງເລືອກສາມາດຫຼຸດຈຳນວນປ້ຳທີ່ອະນຸຍາດໃຫ້ແລ່ນພ້ອມກັນໄດ້ເມື່ອໃຊ້ພະລັງງານສຳຮອງ, ປ້ອງກັນການໂຫຼດເຄື່ອງກຳເນີດຫຼາຍເກີນໄປ.

Q7: ການບໍາລຸງຮັກສາກະດານຕ້ອງການຫຍັງ?

ການກວດກາສາຍຕາປະຈໍາເດືອນຂອງປະທັບຕາປະຕູ, ການກັ່ນຕອງລະບາຍອາກາດ, ແລະສະພາບພາຍໃນ. ກວດ​ສອບ​ປະ​ຈໍາ​ໄຕ​ມາດ​ຂອງ​ການ​ຢຸດ​ພະ​ລັງ​ງານ​ແລະ​ສະ​ພາບ​ການ contactor​. ການ​ທົດ​ສອບ​ປະ​ຈໍາ​ປີ​ປະ​ຕິ​ບັດ​ຂອງ​ການ​ປ້ອນ​ຂໍ້​ມູນ​ລະ​ດັບ​, ການ​ປຸກ​ລະ​ດັບ​ສູງ​, ຕາມ​ເຫດ​ຜົນ​ສະ​ຫຼັບ​, ແລະ​ອຸ​ປະ​ກອນ​ຄວາມ​ປອດ​ໄພ​. ມາດຕະການປ້ອງກັນການກັດກ່ອນຂອງກະດານຄວນໄດ້ຮັບການກວດກາປະຈໍາປີໃນສະພາບແວດລ້ອມທີ່ຮຸກຮານ. Contactors ແມ່ນລາຍການບໍລິການຕົ້ນຕໍ, ມີໄລຍະການທົດແທນແມ່ນຂຶ້ນກັບຄວາມຖີ່ຂອງວົງຈອນປັ໊ມ.

ເຄືອຂ່າຍນໍ້າເສຍໃນພາກພື້ນ — ການຍົກລະດັບການຄວບຄຸມສະຖານີຍົກ

ຄວາມເປັນມາ

ອົງການນ້ຳປະປາໃນພາກພື້ນໃນສະຫະລາຊະອານາຈັກ ໄດ້ດຳເນີນການສະຖານີຍົກນ້ຳເສຍຫຼາຍກວ່າ 40 ແຫ່ງໃນທົ່ວເຂດຊົນນະບົດ ແລະ ຊານເມືອງ, ເກັບກຳນ້ຳເສຍຈາກຊຸມຊົນຂະໜາດນ້ອຍ ແລະ ສູບນ້ຳໄປໃຫ້ສູນບຳບັດ. ສະຖານີຫຼາຍແຫ່ງມີອາຍຸແຕ່ 15 ຫາ 25 ປີທີ່ມີແຜງຄວບຄຸມຜູ້ສູງອາຍຸໂດຍໃຊ້ເຫດຜົນພື້ນຖານຂອງການເລື່ອນລອຍ-ສະວິດສະວິດ. ເຈົ້າຫນ້າທີ່ໄດ້ປະເຊີນກັບຄ່າໃຊ້ຈ່າຍທີ່ເພີ່ມຂຶ້ນສໍາລັບການອຸດຕັນຂອງປັ໊ມແລະຄວາມລົ້ມເຫລວ, ການຂາດການເບິ່ງເຫັນໃນສະຖານະສະຖານີລະຫວ່າງການກວດກາທີ່ກໍານົດ, ແລະການເພີ່ມຄວາມຫຍຸ້ງຍາກໃນການຈັດຫາພາກສ່ວນທົດແທນ.

ສິ່ງທ້າທາຍ

ແຜງທີ່ອີງໃສ່ relay ທີ່ມີຢູ່ແລ້ວໄດ້ສະເຫນີໃຫ້ບໍ່ມີການຕິດຕາມຫ່າງໄກສອກຫຼີກ, ບໍ່ມີການກວດສອບການອຸດຕັນຂອງປັ໊ມ, ແລະບໍ່ມີການສະຫຼັບອັດຕະໂນມັດ - ແຕ່ລະສະຖານີໄດ້ແລ່ນປັ໊ມດຽວທີ່ມີການສະແຕນບາຍຫນ້າທີ່ຄູ່ມືຮຽກຮ້ອງໃຫ້ມີການໄປຢ້ຽມຢາມທາງດ້ານຮ່າງກາຍເພື່ອການປ່ຽນແປງ. ເຫດການອຸດຕັນໃນປ້ຳໜ້າທີ່ແມ່ນບໍ່ສາມາດກວດພົບໄດ້ ຈົນກວ່າປ້ຳສະແຕນບາຍຈະແຈ້ງເຕືອນ, ສົ່ງຜົນໃຫ້ມີການໂທອອກສຸກເສີນ ແລະ ມີນ້ຳເປື້ອນຮົ່ວໄຫຼເປັນບາງໂອກາດ. ສະຖານີດັ່ງກ່າວໄດ້ແຜ່ຂະຫຍາຍໄປທົ່ວ 1,500 ຕາລາງກິໂລແມັດ, ເຮັດໃຫ້ການສ້ອມແປງປະຕິກິລິຍາທັງຊ້າ ແລະຄ່າໃຊ້ຈ່າຍຫຼາຍ.

ໃນເວລາທີ່ອໍານາດການປົກວາງແຜນການຍົກລະດັບລະບົບການຄວບຄຸມ, ຫມູ່ຄະນະໃຫມ່ຕ້ອງເຫມາະພາຍໃນ kiosks ຂ້າງເທິງພື້ນດິນທີ່ມີຢູ່ແລ້ວໂດຍບໍ່ມີການດັດແປງພົນລະເຮືອນ, ການໂຕ້ຕອບກັບທັງສອງສະຫຼັບເລື່ອນທີ່ມີຢູ່ແລ້ວແລະເຊັນເຊີລະດັບ ultrasonic ໃຫມ່, ແລະຕິດຕໍ່ສື່ສານຜ່ານເຄືອຂ່າຍ telemetry ທີ່ມີຢູ່ແລ້ວຂອງອໍານາດການປົກ - ປະສົມຂອງວິທະຍຸ UHF ແລະ GPRS ທີ່ຕ້ອງການຜົນຜະລິດປຸກຕິດຕໍ່ແຫ້ງງ່າຍດາຍຄຽງຄູ່ກັບຂໍ້ມູນ Modbus. ຂໍ້ກໍານົດດັ່ງກ່າວຍັງຮຽກຮ້ອງໃຫ້ມີການຈັບສະຫຼັບອັດຕະໂນມັດ, ການກວດສອບການອຸດຕັນ, ແລະການກວດສອບການຮົ່ວໄຫຼຂອງປະທັບຕາ.

ເປັນຫຍັງແຜງຄວບຄຸມປໍ້າບໍາບັດນໍ້າບໍາບັດ?

ໂຊລູຊັ່ນກະດານວິສະວະກອນຂອງໂຮງງານໄດ້ແກ້ໄຂທຸກຄວາມຕ້ອງການໃນຊຸດດຽວ. ແຜງໄດ້ຖືກສ້າງຂື້ນກັບຂະຫນາດທີ່ແນ່ນອນຂອງ backplanes kiosk, ຫຼີກເວັ້ນການເຮັດວຽກໂຄງສ້າງໃດໆ. ຕົວຄວບຄຸມໄດ້ຍອມຮັບທັງວັດສະດຸປ້ອນສະວິດລອຍທີ່ມີຢູ່ແລ້ວແລະສັນຍານ ultrasonic 4-20 mA ໃຫມ່, ໃຫ້ສະຖານີໄດ້ຮັບການຍົກລະດັບຄ່ອຍໆ.

ການກວດຫາການອຸດຕັນຂອງປັ໊ມພິສູດໄດ້ຜົນ. ການທົດລອງໃນຕອນຕົ້ນຢູ່ສາມສະຖານີໄດ້ລະບຸວ່າມີການປິດການໂທອອກຫຼາຍຄັ້ງ ຕົວຈິງແລ້ວແມ່ນ snags ຫຍໍ້ໆທີ່ກວາດລ້າງດ້ວຍຕົນເອງ — ລໍາດັບການປີ້ນຄືນແລະລອງໃຫມ່ອັດຕະໂນມັດຂອງຄະນະກໍາມະແກ້ໄຂບັນຫາເຫຼົ່ານີ້ໂດຍບໍ່ມີການແຊກແຊງຂອງຜູ້ປະຕິບັດງານ. ພຽງແຕ່ການຂັດຂວາງຢ່າງຕໍ່ເນື່ອງເຮັດໃຫ້ເກີດສັນຍານເຕືອນ. ການຕິດຕາມການຮົ່ວໄຫຼຂອງປະທັບຕາໄດ້ກວດພົບຄວາມຊຸ່ມຊື້ນຢູ່ໃນປັ໊ມສອງຕົວໃນລະຫວ່າງການປະຕິບັດການ, ອະນຸຍາດໃຫ້ມີການທົດແທນລູກປືນລ່ວງຫນ້າກ່ອນທີ່ປັ໊ມຈະຖືກນໍາໄປໃຫ້ບໍລິການປົກກະຕິ.

ຜົນໄດ້ຮັບຂອງສັນຍານເຕືອນໄດ້ຖືກຕັ້ງຄ່າເພື່ອໂຕ້ຕອບໂດຍກົງກັບສະຖານີໂທລະເລກ UHF ທີ່ມີຢູ່ແລ້ວຂອງເຈົ້າຫນ້າທີ່. ສົມທົບກັບຂໍ້ມູນ Modbus ທີ່ມີຢູ່ໃນທີມງານ SCADA, ເຈົ້າຫນ້າທີ່ໄດ້ຮັບທັງການແຈ້ງເຕືອນຄວາມຜິດງ່າຍດາຍແລະການວິເຄາະສະຖານີລາຍລະອຽດ.

ການນຳໃຊ້

40 ແຜງ prefabricated, ຕັ້ງຄ່າສໍາລັບສະຖານີສູບສອງ (1.5 kW ຫາ 15 kW), ໄດ້ຖືກຜະລິດແລະທົດສອບໃນໄລຍະສີ່ເດືອນແລະຕິດຕັ້ງໂດຍທີມງານໄຟຟ້າຂອງເຈົ້າຫນ້າທີ່ປະຕິບັດຕາມຂັ້ນຕອນການກໍານົດມາດຕະຖານ. Panels ລວມເອົາ starters ອ່ອນສຸດ pumps 7.5 kW ແລະຂ້າງເທິງ, ການຮົ່ວໄຫລຂອງປະທັບຕາແລະອຸປະກອນການຕິດຕາມກວດກາອຸນຫະພູມ bearing, ເຫດຜົນການສະກັດສະກັດ, ແລະທັງສອງ float ແລະລະດັບຄວາມເຂົ້າກັນໄດ້ ultrasonic. ການ​ເປີດ​ຕົວ​ເປັນ​ໄລ​ຍະ​ໄດ້​ຮັບ​ການ​ຍົກ​ລະ​ດັບ 6 ສະ​ຖາ​ນີ​ຕໍ່​ເດືອນ, ດ້ວຍ​ເຄືອ​ຂ່າຍ​ທັງ​ໝົດ​ໄດ້​ສຳ​ເລັດ​ພາຍ​ໃຕ້​ເວ​ລາ 8 ເດືອນ.

ຜົນໄດ້ຮັບ

●  ການໂທຫາປ້ຳສຸກເສີນຫຼຸດລົງປະມານ 60% ພາຍໃນປີທຳອິດ, ຂັບເຄື່ອນດ້ວຍລະບົບການຖອຍຫຼັງ ແລະ ລອງໃໝ່ອັດຕະໂນມັດ ລ້າງສິ່ງອຸດຕັນເລັກນ້ອຍ ແລະ ການເຕືອນລ່ວງໜ້າຈາກການຕິດຕາມການຮົ່ວໄຫຼຂອງປະທັບຕາເຮັດໃຫ້ການສ້ອມແປງຕາມແຜນການ.

●  Pump alternation balanced run hours across duty and standby pumps for the first time at most stations, extending mechanical seal and bearing service intervals.

●  ທີມງານ SCADA ໄດ້ຮັບການເບິ່ງເຫັນແບບສົດໆຂອງລະດັບທໍ່ນ້ຳ, ສະຖານະປ້ຳ, ແລະຊົ່ວໂມງແລ່ນໃນທົ່ວສະຖານີທັງໝົດ 40 ສະຖານີ, ແທນທີ່ການອ້າງອີງກ່ອນໜ້ານີ້ໃນການກວດກາຮ່າງກາຍປະຈຳອາທິດ.

●  ຜູ້ປະຕິບັດການລາຍງານວ່າໂຄງຮ່າງແຜງມາດຕະຖານໃນທົ່ວທຸກສະຖານີເຮັດໃຫ້ການຊອກຫາຄວາມຜິດງ່າຍຂຶ້ນ, ຍ້ອນວ່ານັກວິຊາການທຸກຄົນຮູ້ຢ່າງແນ່ນອນວ່າແຕ່ລະອົງປະກອບ ແລະຈຸດເຊື່ອມຕໍ່ຢູ່ໃສ.

●  ຕັ້ງແຕ່ນັ້ນມາ ອຳນາດການປົກຄອງໄດ້ນຳໃຊ້ສະເພາະແຜງດຽວກັນສຳລັບອີກ 15 ສະຖານີໃນໂຄງການຂະຫຍາຍເຄືອຂ່າຍ.
